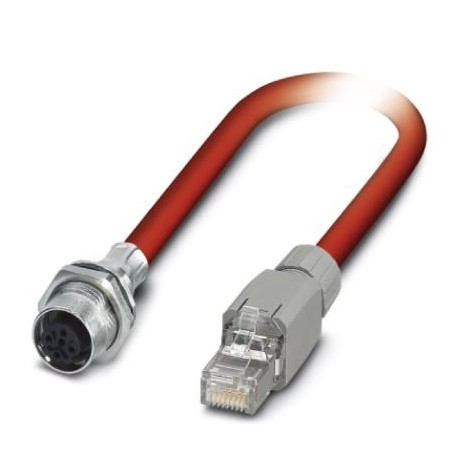

VS-FSDBPS-IP20-93K-LI/2,0 1419167 PHOENIX CONTACT Cable Sercos III confeccionado, apantallado, de cuadretes ..
VS-FSDBPS-IP20-93K-LI/2,0
1419167
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.

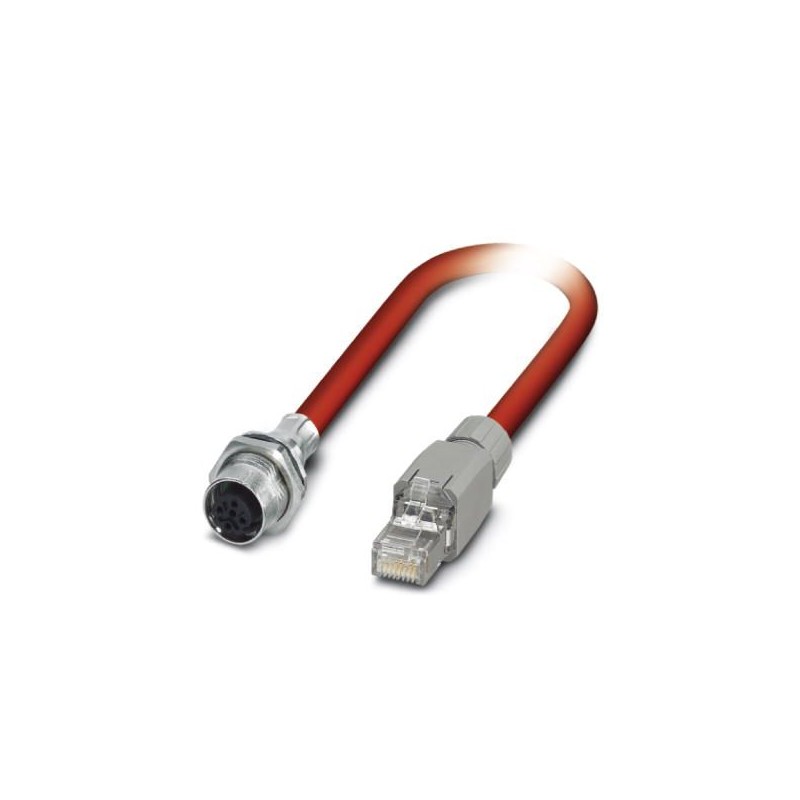

Cable Sercos III confeccionado, apantallado, de cuadretes en estrella, AWG 22 flexible (7 hilos), RAL 3020 (rojo), conector hembra de montaje incorporado M12, montaje en paredes posteriores, SPEEDCON de 4 polos a conector libre RJ45/IP20, longitud: 2 m
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1419167 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCED - |
| Página del catálogo | Página 317 (PC_2011) |
| EAN | 4046356541121 |
| Peso por unidad (sin incluir el embalaje) | 174,500 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -10 °C ... 60 °C (cable, disposición fija) |
| -5 °C ... 50 °C (cable, disposición móvil) |
Datos generales
| Número de polos | 4 |
|---|---|
| Tipo de señal/categoría | Sercos |
| Descripción alternativa breve del artículo | Cable Sercos III |
Valores nominales cabeza 1
| Construcción cabecera | Hembra de montaje incorporado recta M12 SPEEDCON |
|---|---|
| Número de polos (cara de enchufe) | 4 |
Valores nominales cabeza 2
| Construcción cabecera | Conector recta RJ45 / IP20 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
Cable
| Tipo de cable | Sercos III |
|---|---|
| Tipo de cable (abreviatura) | 93K |
| UL AWM Style | 21694 (60 °C/600 V) |
| Tipo de señal/categoría | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | aprox. 1,55 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Malla de hilos de cobre estañados |
| Envoltura exterior, color | rojo tráfico RAL 3020 |
| Grosor de pared envoltura exterior | aprox. 0,9 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Peso del cable | 68 kg/km |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 0,5 GΩ*km |
| Resistencia del conductor | ≤ 120 Ω/km |
| Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 Hz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Grado de protección (IP) (EF005474) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1419167-VS-FSDBPS-IP20-93K-LI/2,0 | 164 Kbytes |
|
