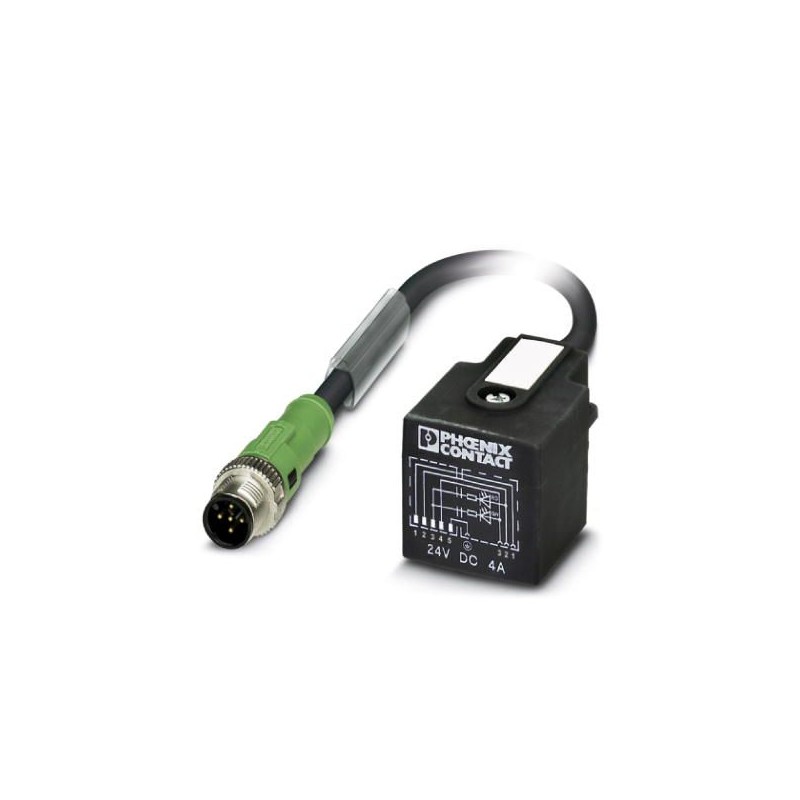

SAC-5P-MS/ 1,5-PUR/AD-2L SCO 1435056 PHOENIX CONTACT Cable para sensores/actuadores
SAC-5P-MS/ 1,5-PUR/AD-2L SCO
1435056
PHOENIX_CONTACT
Cable para sensores/actuadores, 5-polos, PUR sin halógenos, negro RAL 9005, Conector macho recto M12 SPEEDCON, codificado A, a Conector de válvula AD (presostato), con 2 LED, longitud de cable: 1,5 m
Cable para sensores/actuadores, 5-polos sin halógenos, Conector recta M12, codificación: A SPEEDCON, con 2 LEDs, a Conectores de válvula AD (Druckschalter), con 2 LEDs, longitud de cable: 1,5 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1435056 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1DKA - |
| Página del catálogo | Página 246 (C_2_2017) |
| EAN | 4046356413428 |
| Peso por unidad (sin incluir el embalaje) | 99,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| -20 °C ... 85 °C (conector de válvula) | |
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 24 V AC |
| 24 V DC | |
| Número de polos | 5 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Conector de válvula EN 175301-803 | |
| Indicación de estado | 2 LEDs |
| Circuito de protección/componente de protección | sin conectar |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Ciclos de enchufe | ≥ 100 (Conector M12) |
| Par de apriete | 0,4 Nm (Conector M12) |
| 0,6 Nm (Conector de válvula) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU |
| Material contacto conector de válvula | CuSn |
| Material superficie de contacto del conector de válvula | Sn |
| Material inserto de contactos conector de válvula | PA 6 |
| Material carcasa conector de válvula | TPU |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | TPU (Junta extruida) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Denominación de norma | Conector de válvula |
| Normas/especificaciones | EN 175301-803 |
| Clase de combustibilidad según UL 94 | V0 |
Cable
| Tipo de cable | PUR sin halógenos negro |
|---|---|
| Tipo de cable (abreviatura) | PUR |
| Abreviatura de cable | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Sección de conductor | 5x 0,5 mm² |
| Línea de señales AWG | 20 |
| Construcción del conductor cable de señales | 28x 0,15 mm |
| Diámetro de los conductores, aislamiento incluido | 1,5 mm ±0,05 mm (conductor de señales) |
| Colores de conductor | Negro 1, negro 2, negro 3, negro 4, amarillo/verde |
| Cableado total | 5 conductores longitudinalmente trenzados |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Diámetro exterior del cable D | 5,3 mm ±0,02 mm |
| Menor radio de flexión, montaje fijo | 26,5 mm |
| Menor radio de flexión, montaje móvil | 53 mm |
| Número de ciclos de flexión | 15000000 |
| Radio de flexión | 50 mm |
| Trayecto de avance | 0,9 m |
| Velocidad de avance | 5 m/s |
| Aceleración | 30 m/s² |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PP |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | mín. 20 MΩ*km |
| Resistencia del conductor | 39 Ω/km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba Cable | ≥ 1200 V |
| Características especiales | apto para cadenas portacables |
| sin silicona | |
| sin sustancias que disturban la humectación de pinturas | |
| Resistencia a las llamas | según UL-Style 20549 |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| resistente a la hidrólisis y a los microbios | |
| en gran medida resistente al aceite | |
| condicional resistente a los rayos UV según DIN EN ISO 4892-2-A | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1435056-SAC-5P-MS/ 1,5-PUR/AD-2L SCO | 151 Kbytes |
|
