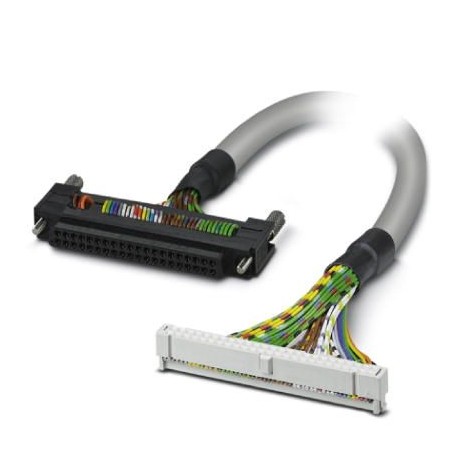

CABLE-FCN40/1X50/ 3,0M/M340 2321664 PHOENIX CONTACT Cable redondo
CABLE-FCN40/1X50/ 3,0M/M340
2321664
PHOENIX_CONTACT
Cable redondo confeccionado; Mando: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Conexión 1: Conector enchufable Fujitsu (1x 40-polos); Conexión 2: Hembra de conexión IDC/FLK (1x 50-polos); Longitud de cable: 3 m
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2321664 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2146 - |
| Página del catálogo | Página 495 (C_5_2017) |
| EAN | 4046356411363 |
| Peso por unidad (sin incluir el embalaje) | 441,700 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión nominal UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Capacidad de corriente por pista máx. | 1 A |
| Resistencia máx. del conductor | 0,16 Ω/m |
| Longitud de cable | 3 m |
| Conductor individual, sección | 0,14 mm² |
| Conductor individual, sección [AWG] | 26 |
| Construcción del conductor: Número de conductores: | 7 |
| Conductor individual, material | Cu estañado |
| Diámetro exterior | 10,5 mm |
| Apantallamiento | No |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | RAL7035 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Resistencia a las llamas | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 | |
| Resistencia al aceite | DIN VDE 0472 p.803, tipo de ensayo B |
| Resistencia a la gasolina | contra salpicaduras ocasionales |
Conector 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 50 |
| Paso | 2,54 mm |
Conector 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector enchufable Fujitsu |
| Número de conexiones | 1 |
| Número de polos | 40 |
Sistema de mando soportado
| Control | Schneider Electric Modicon M340 |
|---|---|
| - tarjeta E/S adecuada | BMX DDI 3202K |
| BMX DDI 6402K | |
| BMX DD0 3202K | |
| BMX DD0 6402K | |
| BMX DDM 3202K |
Normas y especificaciones
| Resistencia a las llamas | IEC 60332-1 |
|---|---|
| DIN VDE 0482 parte 332-1 | |
| Resistencia al aceite | DIN VDE 0472 p.803, tipo de ensayo B |
| Resistencia a la gasolina | contra salpicaduras ocasionales |
Código de colores
| Conector 1 = conector 2 (opcional) = color del hilo | Fujitsu40 (A1) = IDC/FLK50 (47) = negro |
|---|---|
| Fujitsu40 (B1) = IDC/FLK50 (37) = marrón | |
| Fujitsu40 (A2) = IDC/FLK50 (35) = rojo | |
| Fujitsu40 (B2) = IDC/FLK50 (25) = naranja | |
| Fujitsu40 (A3) = IDC/FLK50 (46) = amarillo | |
| Fujitsu40 (B3) = IDC/FLK50 (45) = verde | |
| Fujitsu40 (A4) = IDC/FLK50 (44) = azul | |
| Fujitsu40 (B4) = IDC/FLK50 (43) = violeta | |
| Fujitsu40 (A5) = IDC/FLK50 (42) = gris | |
| Fujitsu40 (B5) = IDC/FLK50 (41) = blanco | |
| Fujitsu40 (A6) = IDC/FLK50 (40) = blanco-negro | |
| Fujitsu40 (B6) = IDC/FLK50 (39) = blanco-marrón | |
| Fujitsu40 (A7) = IDC/FLK50 (34) = blanco-rojo | |
| Fujitsu40 (B7) = IDC/FLK50 (33) = blanco-naranja | |
| Fujitsu40 (A8) = IDC/FLK50 (32) = blanco-amarillo | |
| Fujitsu40 (B8) = IDC/FLK50 (31) = blanco-verde | |
| Fujitsu40 (A9) = IDC/FLK50 (30) = blanco-azul | |
| Fujitsu40 (B9) = IDC/FLK50 (29) = blanco-violeta | |
| Fujitsu40 (A10) = IDC/FLK50 (28) = blanco-gris | |
| Fujitsu40 (B10) = IDC/FLK50 (27) = marrón-negro | |
| Fujitsu40 (A11) = IDC/FLK50 (23) = marrón-rojo | |
| Fujitsu40 (B11) = IDC/FLK50 (13) = marrón-naranja | |
| Fujitsu40 (A12) = IDC/FLK50 (11) = marrón-amarillo | |
| Fujitsu40 (B12) = IDC/FLK50 (1) = marrón-verde | |
| Fujitsu40 (A13) = IDC/FLK50 (22) = marrón-azul | |
| Fujitsu40 (B13) = IDC/FLK50 (21) = marrón-violeta | |
| Fujitsu40 (A14) = IDC/FLK50 (20) = marrón-gris | |
| Fujitsu40 (B14) = IDC/FLK50 (19) = marrón-blanco | |
| Fujitsu40 (A15) = IDC/FLK50 (18) = verde-negro | |
| Fujitsu40 (B15) = IDC/FLK50 (17) = verde-marrón | |
| Fujitsu40 (A16) = IDC/FLK50 (16) = verde-rojo | |
| Fujitsu40 (B16) = IDC/FLK50 (15) = verde-naranja | |
| Fujitsu40 (A17) = IDC/FLK50 (10) = verde-azul | |
| Fujitsu40 (B17) = IDC/FLK50 (9) = verde-violeta | |
| Fujitsu40 (A18) = IDC/FLK50 (8) = verde-gris | |
| Fujitsu40 (B18) = IDC/FLK50 (7) = verde-blanco | |
| Fujitsu40 (A19) = IDC/FLK50 (6) = amarillo-negro | |
| Fujitsu40 (B19) = IDC/FLK50 (5) = amarillo-marrón | |
| Fujitsu40 (A20) = IDC/FLK50 (4) = amarillo-rojo | |
| Fujitsu40 (B20) = IDC/FLK50 (3) = amarillo-naranja |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2321664-CABLE-FCN40/1X50/ 3,0M/M340 | 97 Kbytes |
|
