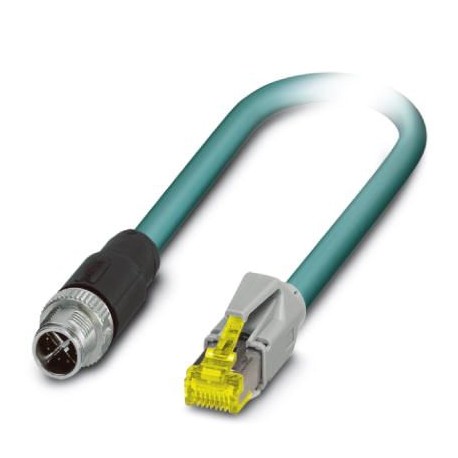

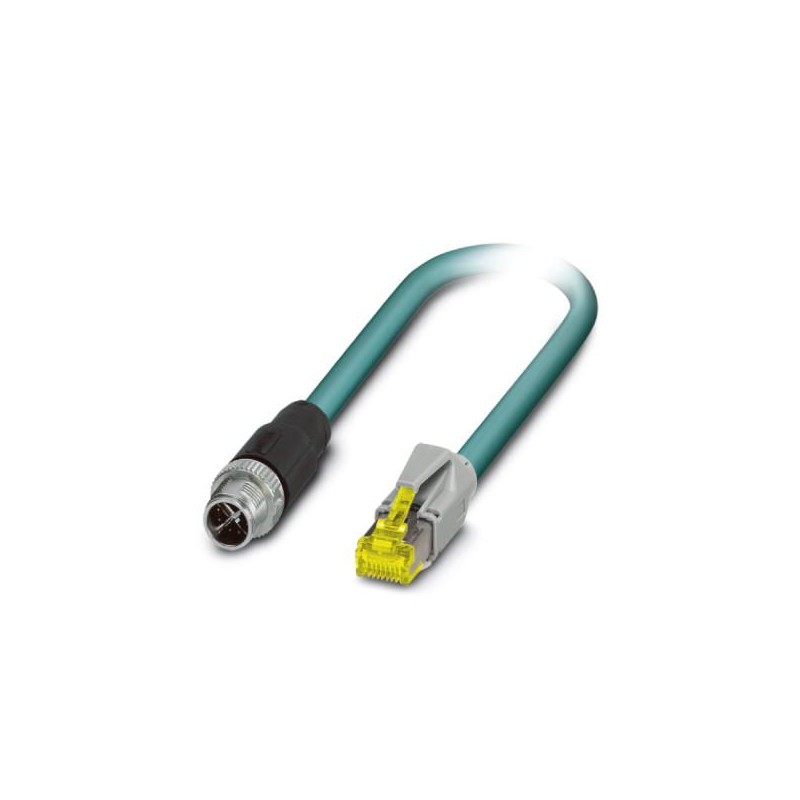

VS-M12MSS-IP20-94F/ 0,5/10G 1440591 PHOENIX CONTACT Cable de red
NBC-M12MSX/ 0,5-94F/R4AC CMC
1440591
PHOENIX_CONTACT
Cable Ethernet confeccionado, CAT6A, apantallado, 4 pares, AWG 26 flexible (7 hilos), RAL 5021 (azul agua), conector macho M12 a conector macho RJ45, SPEEDCON, longitud 0,5 m
Cable de red, Ethernet CAT6A (10 GBit/s), 8-polos, Conector recta M12, codificación: X SPEEDCON / IP65, a Conector recta RJ45 / IP20, longitud de cable: 0,5 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1440591 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CMJ - |
| Página del catálogo | Página 304 (PC_2011) |
| EAN | 4046356504515 |
| Peso por unidad (sin incluir el embalaje) | 53,800 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Índice de protección | IP65 (Conector M12) |
|---|---|
| IP67 (Conector M12) | |
| IP20 (Conector enchufable RJ45) |
Datos generales
| Corriente de dimensionamiento a 40 °C | 0,5 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 8 |
| Tipo de señal/categoría | Ethernet CAT6A, 10 GBit/s |
| Categoría de sobretensiones | I |
| Grado de polución | 1 |
| Descripción alternativa breve del artículo | Cable Ethernet |
Valores nominales cabeza 1
| Construcción cabecera | Conector recta M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (cara de enchufe) | 8 (8) |
| Codificación | X (Datos) |
| Color | negro |
| Apantallado | sí |
Valores nominales cabeza 2
| Construcción cabecera | Conector recta RJ45 / IP20 |
|---|---|
| Número de polos (cara de enchufe) | 8 (8) |
| Color | gris |
| Apantallado | sí |
Cable
| Tipo de cable | Ethernet 10 GBit |
|---|---|
| Tipo de cable (abreviatura) | 94F |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo de señal/categoría | Ethernet CAT6A, 10 GBit/s |
| Construcción de cable | 4x2xAWG26/7; S/FTP |
| Sección de conductor | 4x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1,04 mm |
| Colores de conductor | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja revestida con aluminio |
| Cableado total | 4 pares como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared envoltura exterior | 0,65 mm |
| Diámetro exterior del cable D | 6,4 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Resistencia a la tracción GRP | ≤ 100 N |
| Peso del cable | 42 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | 47 nF/km |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 75,3 dB (con 1 MHz) |
| 66,3 dB (a 4 MHz) | |
| 61,8 dB (a 8 MHz) | |
| 60,3 dB (a 10 MHz) | |
| 57,2 dB (con 16 MHz) | |
| 55,8 dB (a 20 MHz) | |
| 54,3 dB (a 25 MHz) | |
| 52,8 dB (a 31,25 MHz) | |
| 48,4 dB (a 62,5 MHz) | |
| 45,3 dB (a 100 MHz) | |
| 40,8 dB (a 200 MHz) | |
| 39,3 dB (a 250 MHz) | |
| 38,1 dB (a 300 MHz) | |
| 36,3 dB (a 400 MHz) | |
| 34,8 dB (a 500 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 72,3 dB (con 1 MHz) |
| 63,3 dB (a 4 MHz) | |
| 58,8 dB (a 8 MHz) | |
| 57,3 dB (a 10 MHz) | |
| 54,2 dB (con 16 MHz) | |
| 52,8 dB (a 20 MHz) | |
| 51,3 dB (a 25 MHz) | |
| 49,9 dB (a 31,25 MHz) | |
| 45,4 dB (a 62,5 MHz) | |
| 42,3 dB (a 100 MHz) | |
| 37,8 dB (a 200 MHz) | |
| 36,3 dB (a 250 MHz) | |
| 35,1 dB (a 300 MHz) | |
| 33,3 dB (a 400 MHz) | |
| 31,8 dB (a 500 MHz) | |
| Atenuación | 3,1 dB (con 1 MHz) |
| 5,7 dB (a 4 MHz) | |
| 8 dB (a 8 MHz) | |
| 8,9 dB (a 10 MHz) | |
| 11,2 dB (con 16 MHz) | |
| 12,6 dB (a 20 MHz) | |
| 14,1 dB (a 25 MHz) | |
| 15,8 dB (a 31,25 MHz) | |
| 22,5 dB (a 62,5 MHz) | |
| 28,7 dB (a 100 MHz) | |
| 41,4 dB (a 200 MHz) | |
| 46,6 dB (a 250 MHz) | |
| 51,4 dB (a 300 MHz) | |
| 60,1 dB (a 400 MHz) | |
| 67,9 dB (a 500 MHz) | |
| Atenuación de retorno (RL) | 20 dB (con 1 MHz) |
| 23 dB (a 4 MHz) | |
| 24,5 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 24,2 dB (a 25 MHz) | |
| 23,3 dB (a 31,25 MHz) | |
| 20,7 dB (a 62,5 MHz) | |
| 19 dB (a 100 MHz) | |
| 16,4 dB (a 200 MHz) | |
| 15,6 dB (a 250 MHz) | |
| 15,6 dB (a 300 MHz) | |
| 15,6 dB (a 400 MHz) | |
| 15,6 dB (a 500 MHz) | |
| Tiempo de tránsito de señales | 5,13 ns/m |
| Atenuación de pantalla | ≥ 80 dB (con 30 ... 100 MHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min) |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027060308
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1440591-VS-M12MSS-IP20-94F/ 0,5/10G | 171 Kbytes |
|
