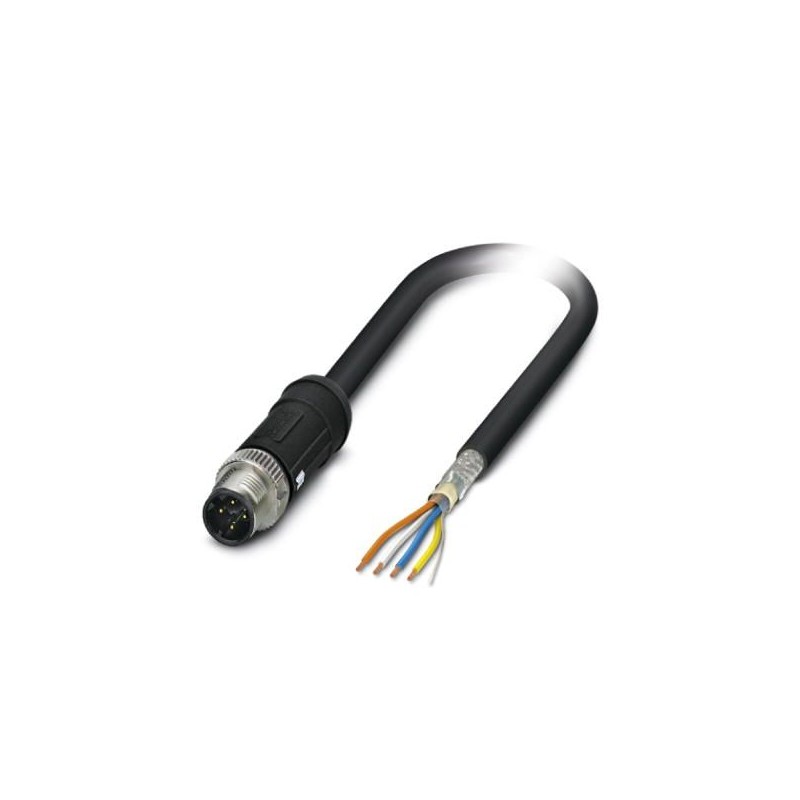

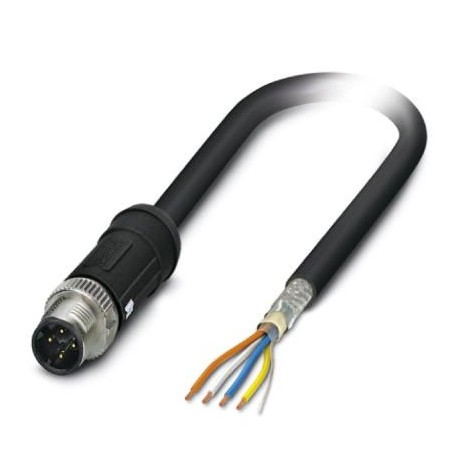

NBC-MSD/ 5,0-937 SCO RAIL 1407340 PHOENIX CONTACT Cable de red
NBC-MSD/ 5,0-937 SCO RAIL
1407340
PHOENIX_CONTACT
Cable de red, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, PE-X, negro RAL 9005, apantallado, Conector recta M12 SPEEDCON / IP65, codificación: D, a extremo de cable libre, longitud de cable: 5 m, Para aplicaciones ferroviarias
Cable de red, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, apantallado, Conector recta M12, codificación: D SPEEDCON / IP65, a extremo de cable libre, longitud de cable: 5 m, Para aplicaciones ferroviarias
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1407340 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJN - |
| Página del catálogo | Página 133 (C_4_2013) |
| EAN | 4046356774567 |
| Peso por unidad (sin incluir el embalaje) | 349,200 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
Datos generales
| Observación | Encontrará otros productos con tipo de cable variable y longitud de cable variable en el apartado Accesorios |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Ethernet CAT5 (IEC 11801), 100 MBit/s | |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Choques, vibraciones EN 50155 | |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Material contacto | CuSn |
| Material soporte de contactos | PA 6.6 |
| Material superficie del contacto | Ni/Au |
Valores nominales cabeza 1
| Construcción cabecera | Conector recta M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | D (Datos) |
| Color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| PA 6.6 (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Normas/disposiciones de materiales | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Apantallado | sí |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/especificaciones | EN 50155 |
| Clase de combustibilidad según UL 94 | V0 |
Cable
| Tipo de cable | Aplicaciones ferroviarias PROFINET |
|---|---|
| Tipo de cable (abreviatura) | 937 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | aprox. 1,5 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared envoltura exterior | aprox. 1 mm |
| Diámetro exterior del cable D | 6,6 mm ±0,4 mm |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Peso del cable | 70 kg/km |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Hilo trenzado de Cu plateado |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuación paradiafónica (NEXT) | 73 dB (con 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 57 dB (a 31,5 MHz) | |
| 52 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Atenuación telediafónica (FEXT) | 78 dB (con 1 MHz) |
| 77 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (a 31,5 MHz) | |
| 56 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Atenuación | 2 dB (con 1 MHz) |
| 4,4 dB (a 4 MHz) | |
| 7,4 dB (a 10 MHz) | |
| 14 dB (a 31,5 MHz) | |
| 20 dB (a 62,5 MHz) | |
| 26 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 25 dB (a 4 MHz) |
| 30 dB (a 10 MHz) | |
| 30 dB (a 31,5 MHz) | |
| 30 dB (a 62,5 MHz) | |
| 28 dB (a 100 MHz) | |
| Velocidad de señales | 75 c |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
| GM/RT 2130 (Categoría Ia, Ib, II) | |
| EN 45545 (Nivel de peligro HL1 - HL3) | |
| DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
| NF F16-101 (Categoría A1, A2, B) | |
| NF F16-101 (Clase C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosión de gases del incendio | EN 50267-2-2 |
| Toxicidad de gases del incendio | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
| -40 °C ... 90 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
