EV-GBM3C-3AC32A-5,0M6,0ESOG00 1408168 PHOENIX CONTACT Cables de carga AC
EV-GBM3C-3AC32A-5,0M6,0ESOG00
1408168
PHOENIX_CONTACT

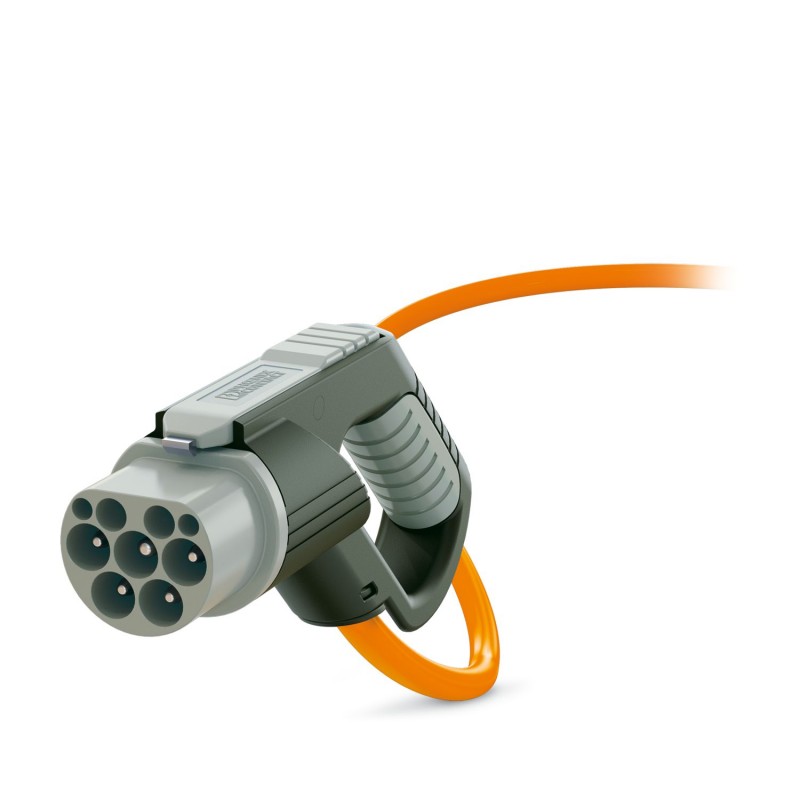

Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con capuchón, GB/T, GB/T 20234.2, 32 A / 440 V (AC), línea de diseño D-Line, cable: 5 m, naranja, recto, cara de enchufe: gris, zona de agarre: gris
CHARX connect, Cable de carga AC con conector de carga para vehículos y extremo del cable abierto, con capuchón, Color de la carcasa negro-gris, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de vehículo GB/T, para la instalación en postes de carga para la electromovilidad (EVSE), GB/T, GB/T 20234.2, 32 A / 440 V (AC), D-Line, Logotipo "PHOENIX CONTACT", cable: 5 m, naranja, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1408168 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAAF - |
| Página del catálogo | Página 752 (C_2_2017) |
| EAN | 4046356856089 |
| Peso por unidad (sin incluir el embalaje) | 2,800 kg |
| Número de tarifa arancelaria | 85444290 |
| País de origen | CN (China) |
Definición del producto
| Tipo de producto | Cable de carga AC con conector de carga para vehículos, extremo de cable libre, con capuchón |
|---|---|
| Ejecución | D-Line |
| Normas/especificaciones | GB/T 20234.2 |
| Estándar de carga | GB/T |
| Modo de carga | Modo 3, caso C |
Dimensiones
| Anchura del conector de carga para vehículos | 60,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 112,40 mm |
| Profundidad del conector de carga para vehículos | 219,10 mm |
| Longitud del cable | 5 m |
| Longitud de pelado | 45 mm ±10 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP55 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP54 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 24,39 kW |
|---|---|
| Número de fases | 3 |
| Número de contactos de potencia | 5 (L, NC1, NC2, N, PE) |
| Contactos de potencia corriente asignada | 32 A |
| Contactos de potencia tensión asignada | 440 V |
| Número de contactos de señal | 2 (CP, CC) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 220 Ω (entre PE y CC) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | D-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | gris |
| Color de la zona de agarre | gris |
| Color del elemento de accionamiento | gris |
| Color del capuchón | negro |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material de la palanca de accionamiento | Plástico |
| Material capuchón | Plástico |
| Material cara de enchufe | Plástico |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 6 mm² + 1 x 0,5 mm² (GB/T 25087-2010, ISO 14572) |
|---|---|
| Clase de cable | Clase 6 |
| Diámetro exterior del cable | 17,1 mm ±0,5 mm |
| Tipo de cable | recto |
| Envoltura exterior, material | TPE |
| Envoltura exterior, color | naranja |
| Radio de flexión mínimo | 255 mm (15 x diámetro) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1408168-EV-GBM3C-3AC32A-5,0M6,0ESOG00 | 154 Kbytes |
|
