Ver más grande

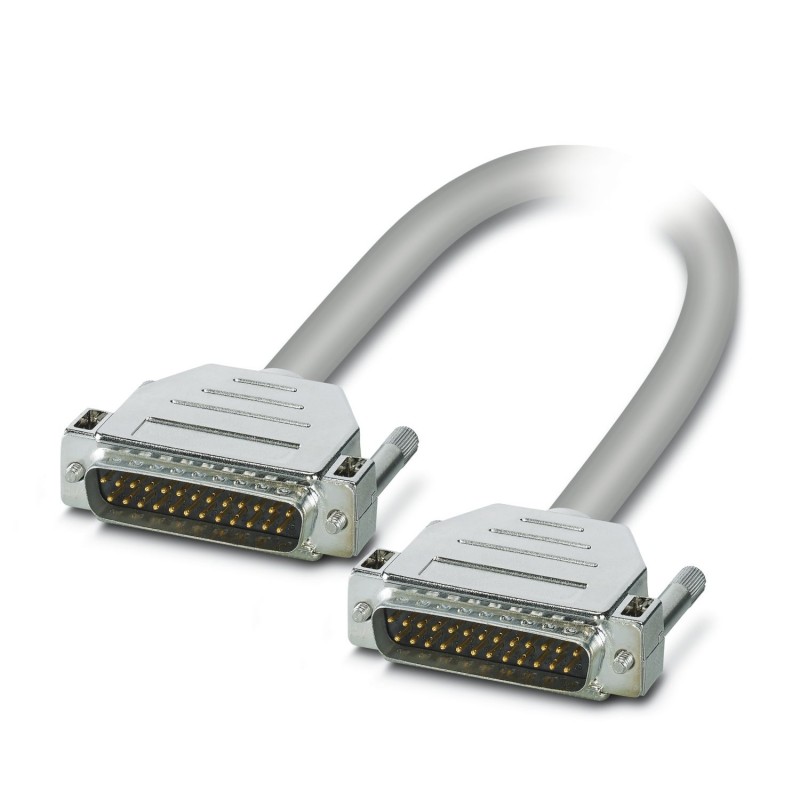

CABLE-D25SUB/S/S/HF/S/ 1,0M 1066668 PHOENIX CONTACT Cable redondo confeccionado, apantallado y sin halógenos..
CABLE-D25SUB/S/S/HF/S/ 1,0M
1066668
PHOENIX_CONTACT
Cable redondo confeccionado, apantallado y sin halógenos; conexión 1: Conector macho D-SUB (1x 25-polos); conexión 2: Conector macho D-SUB (1x 25-polos); longitud de cable: 1 m
Controladores industriales (PLC) > Cable conexión de PLC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1066668 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2136 - |
| Página del catálogo | Página 573 (C_5_2019) |
| EAN | 4055626732831 |
| Peso por unidad (sin incluir el embalaje) | 0,000 g |
| Número de tarifa arancelaria | 85444290 |
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Disposición fija) |
|---|---|
| -10 °C ... 70 °C (Disposición móvil) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Índice de protección | IP20 |
| ≥ IP54 (Lugar de montaje) |
Generalidades
| Tensión de servicio máx. admisible | 25 V AC |
|---|---|
| 60 V DC | |
| Capacidad de corriente por pista máx. | 2 A (50 °C) |
| 1 A (70 °C) | |
| Longitud de cable | 1 m |
| Diámetro exterior del cable | 9,8 mm ±0,5 mm |
| Conductor individual, sección | 0,25 mm² |
| Conductor individual, sección [AWG] | 24 |
| Conductores individuales, número de hilos trenzados | 14 |
| Conductor individual, material | Cu desnudo |
| Diámetro de conductor incl. aislamiento | 1,2 mm ±0,05 mm |
| Menor radio de flexión, montaje fijo | 82 mm |
| Menor radio de flexión, montaje móvil | 155 mm |
| Ciclos de flexión | 5000 (con radio ≥ 15x de diámetro exterior) |
| Apantallamiento | sí |
| Malla de hilos de cobre estañados | |
| Resistencia de aislamiento de la línea | ≥ 20 MΩ/km (a 20 °C) |
| Resistencia de la línea | ≤ 80 Ω/km (a 20 °C) |
| Envoltura exterior, material | revestimiento sin halógenos |
| Envoltura exterior, color | gris |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
Datos de conexión
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conector macho D-SUB |
| Rosca de tornillo | UNC 4-40 |
| Número de conexiones | 1 |
| Número de polos | 25 |
| Par de apriete | 0,2 Nm |
| Ciclos de enchufe | > 200 |
Datos de conexión 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho D-SUB |
| Rosca de tornillo | UNC 4-40 |
| Número de conexiones | 1 |
| Número de polos | 25 |
| Par de apriete | 0,2 Nm |
| Ciclos de enchufe | > 200 |
Normas y especificaciones
| Resistencia a las llamas | IEC 60332-1-2 |
|---|---|
| VDE 0842, parte 332-1-2 | |
| IEC 60332-3-22 | |
| Resistencia al aceite | contra salpicaduras ocasionales |
| Resistencia a la gasolina | contra salpicaduras ocasionales |
| Denominación | Líneas de fuga y espacios de aire |
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 125 V |
| Tensión transitoria de dimensionamiento | 1,2 kV |
| Aislamiento | Aislamiento funcional |
| Grado de polución | 2 |
| Categoría de sobretensión | II |
Código de colores
| Conector 1 = conector 2 (opcional) = color del hilo | D-SUB25 (1) = D-SUB25 (1) = blanco |
|---|---|
| D-SUB25 (2) = D-SUB25 (2) = marrón | |
| D-SUB25 (3) = D-SUB25 (3) = verde | |
| D-SUB25 (4) = D-SUB25 (4) = amarillo | |
| D-SUB25 (5) = D-SUB25 (5) = gris | |
| D-SUB25 (6) = D-SUB25 (6) = rosa | |
| D-SUB25 (7) = D-SUB25 (7) = azul | |
| D-SUB25 (8) = D-SUB25 (8) = rojo | |
| D-SUB25 (9) = D-SUB25 (9) = negro | |
| D-SUB25 (10) = D-SUB25 (10) = violeta | |
| D-SUB25 (11) = D-SUB25 (11) = gris-rosa | |
| D-SUB25 (12) = D-SUB25 (12) = rojo-azul | |
| D-SUB25 (13) = D-SUB25 (13) = blanco-verde | |
| D-SUB25 (14) = D-SUB25 (14) = marrón-verde | |
| D-SUB25 (15) = D-SUB25 (15) = blanco-amarillo | |
| D-SUB25 (16) = D-SUB25 (16) = amarillo-marrón | |
| D-SUB25 (17) = D-SUB25 (17) = blanco-gris | |
| D-SUB25 (18) = D-SUB25 (18) = gris-marrón | |
| D-SUB25 (19) = D-SUB25 (19) = blanco-rosa | |
| D-SUB25 (20) = D-SUB25 (20) = rosa-marrón | |
| D-SUB25 (21) = D-SUB25 (21) = blanco-azul | |
| D-SUB25 (22) = D-SUB25 (22) = marrón-azul | |
| D-SUB25 (23) = D-SUB25 (23) = blanco-rojo | |
| D-SUB25 (24) = D-SUB25 (24) = marrón-rojo | |
| D-SUB25 (25) = D-SUB25 (25) = blanco-negro |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 5.0 | 27242200 |
|---|---|
| eCl@ss 5.1 | 27242200 |
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
