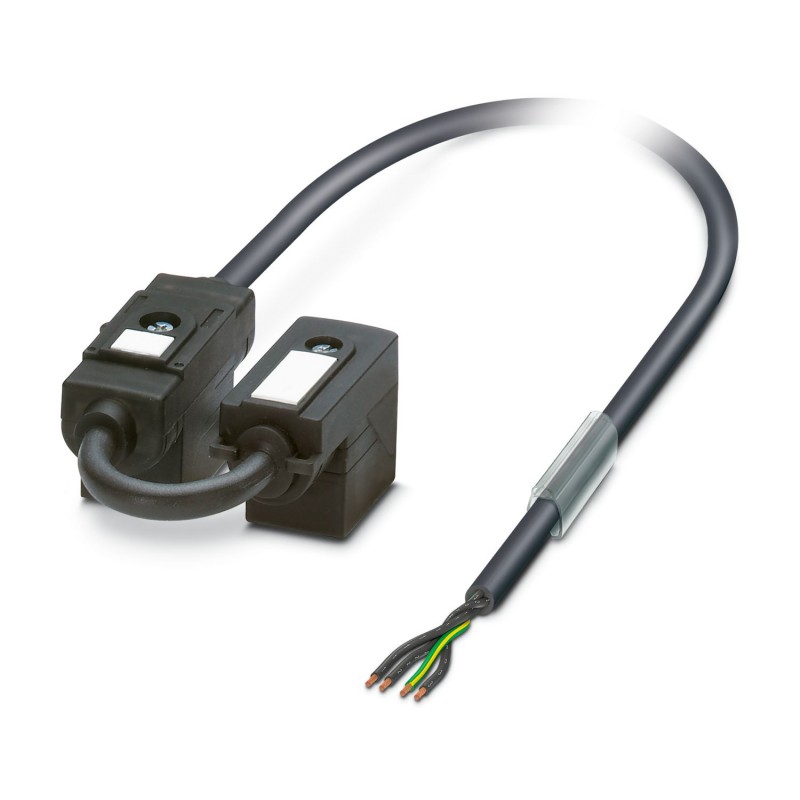

SAC-10,0/0,2-116/2XB-1L-Z 1458279 PHOENIX CONTACT Cable de conector de válvula doble, 4-polos, PUR/PVC, negr..
SAC-10,0/0,2-116/2XB-1L-Z
1458279
PHOENIX_CONTACT
Cable de conector de válvula doble, 4-polos, PUR/PVC, negro, extremo de cable libre, a Conector de válvula B (10 mm), con 1 LED, Circuito: Diodo Z y Conector de válvula B (10 mm), con 1 LED, Circuito: Diodo Z, longitud de cable: 10 m, distancia de conector de válvulas: 0,2 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Cables para sensores/actuadores con conector de válvula |
| Aplicación | Estándar |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | TPU |
| Material carcasa conector de válvula | TPU |
| Material contacto | CuSn |
| Material inserto de contactos conector de válvula | PA 6.6 |
| Material superficie del contacto | Sn |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 24 V AC |
| 24 V DC | |
| Corriente nominal IN | 4 A |
| Valores nominales de conectores de válvula | |
| Tornillos de fijación | M3 x 29 |
| Potencia pulsante | 40 W (con impulso rectangular de 100 µs) |
| Tensión de borne | 70 V (con corriente constante de 2 mA) |
| Tensión inversa | 50 V |
| Datos mecánicos | |
| Ciclos de enchufe | 50 |
| Indicación de estado | 1 LED |
| Indicación de estado disponible | Sí |
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Construcción | Conectores de válvula B (10 mm) |
| Material | CuSn (Contacto) |
| Sn (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| TPU (Carcasa) | |
| Conexión 3 | |
| Construcción | Conectores de válvula B (10 mm) |
| Material | CuSn (Contacto) |
| Sn (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| TPU (Carcasa) | |
| Longitud del cable | 10 m |
| 0,2 m | |
| PUR/PVC 0,75 mm², negro [116] | |
| Esquema de dimensiones |  |
| Peso del cable | 57 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 4 |
| Apantallado | no |
| Tipo de cable | PUR/PVC 0,75 mm², negro [116] |
| Construcción del conductor cable de señales | 24x 0,20 mm |
| Línea de señales AWG | 18 |
| Sección de línea | 4x 0,75 mm² |
| Diámetro de conductor incl. aislamiento | 1,7 mm ±0,05 mm |
| Diámetro exterior del cable | 6,30 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | negro 1, negro 2, negro 3, verde / amarillo |
| Cableado total | 4 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | 26 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 20 MΩ*km |
| Tensión nominal Cable | 300 V |
| Tensión de prueba | 1200 V |
| Menor radio de flexión, montaje fijo | 63 mm |
| Resistencia a las llamas | según DIN VDE 0482 |
| según DIN EN 50265-2-1 | |
| según UL FT-2 | |
| Temperatura ambiente (servicio) | -5 °C ... 80 °C (Cable, disposiCión móvil) |
| -40 °C ... 80 °C (cable, disposición fija) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (conector de válvula) |
| Conector de válvula | |
| Denominación de norma | Conector de válvula |
| Normas/disposiciones | EN 175301-803 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Otros |
| Longitud de cable (EF000536) | 10 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Negro |
| Con indicador LED (EF005950) | Sí |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | CuSn |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -5 °C |
| Tensión nominal (EF000228) | 24 V |
| Grado de protección (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1458279-SAC-10,0/0,2-116/2XB-1L-Z | 145 Kbytes |
|
