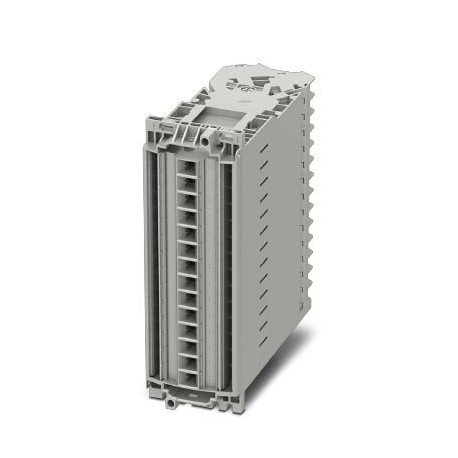

BTFE 6-3/14 1029252 PHOENIX CONTACT Regleta de clavijas de prueba, tensión nominal: 400 V, corriente nominal..
BTFE 6-3/14
1029252
PHOENIX_CONTACT
Regleta de clavijas de prueba, tensión nominal: 400 V, corriente nominal: 24 A, número de polos: 14, tipo de conexión: Terminal de cable circular, Sección de dimensionamiento: 6 mm², 1er piso, clase de montaje: Montaje mural, color: gris
Regleta de clavijas de prueba, tensión nominal: 400 V, corriente nominal: 24 A, tipo de conexión: Terminal de cable anular, color: gris, clase de montaje: Montaje en pared
Bloques de terminales > Accesorios para terminales
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1029252 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BE6113 - |
| Página del catálogo | Página 650 (C_1_2019) |
| EAN | 4055626531083 |
| Peso por unidad (sin incluir el embalaje) | 22,220 g |
Generalidades
| Sección nominal | 4 mm² |
|---|---|
| Color | gris |
| Aislamiento | PC |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 4 kV |
| Tensión transitoria de prueba | 5 kV |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Corriente de carga máxima | 24 A |
| Corriente nominal IN | 24 A |
| Corriente Ith | 24 A |
| Tensión nominal UN | 400 V |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Nota sobre la protección contra contactos accidentales | |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 2 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión de sección de conductor/peso | 2,5 mm2/0,7 kg |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Resultado prueba térmica | Prueba aprobada |
| Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura | 192 |
| Resultado ensayo de envejecimiento | Prueba aprobada |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Datos de conexión
| Conexión | 1er piso |
|---|---|
| Tipo de conexión | Terminal de cable anular |
| Par de apriete mín. | 1 Nm |
| Par de apriete máx. | 1,3 Nm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 10 |
| Conexión por terminal según la norma | DIN 46234:1980-03 |
| Sección transversal de la conexión del terminal de cable mín. | 0,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Diámetro de armella mín. | 3,7 mm |
| Ancho del terminal de cable máx. | 6,8 mm |
| Diámetro del espárrago | 3,5 mm |
| Conexión por terminal según la norma | DIN 46237:1970-07 |
| Sección transversal de la conexión del terminal de cable mín. | 0,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 6 mm² |
| Diámetro de armella mín. | 3,7 mm |
| Ancho del terminal de cable máx. | 6,8 mm |
| Diámetro del espárrago | 3,5 mm |
| Calibre macho | A5 |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27141118 |
|---|---|
| eCl@ss 4.1 | 27141118 |
| eCl@ss 5.0 | 27141118 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141126 |
| eCl@ss 8.0 | 27141126 |
| eCl@ss 9.0 | 27141126 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Característica | Valor |
|---|---|
| Tipo de accesorio/repuesto (EF000215) | Otros |
| Accesorio (EF013236) | No |
| Recambio (EF013237) | No |
