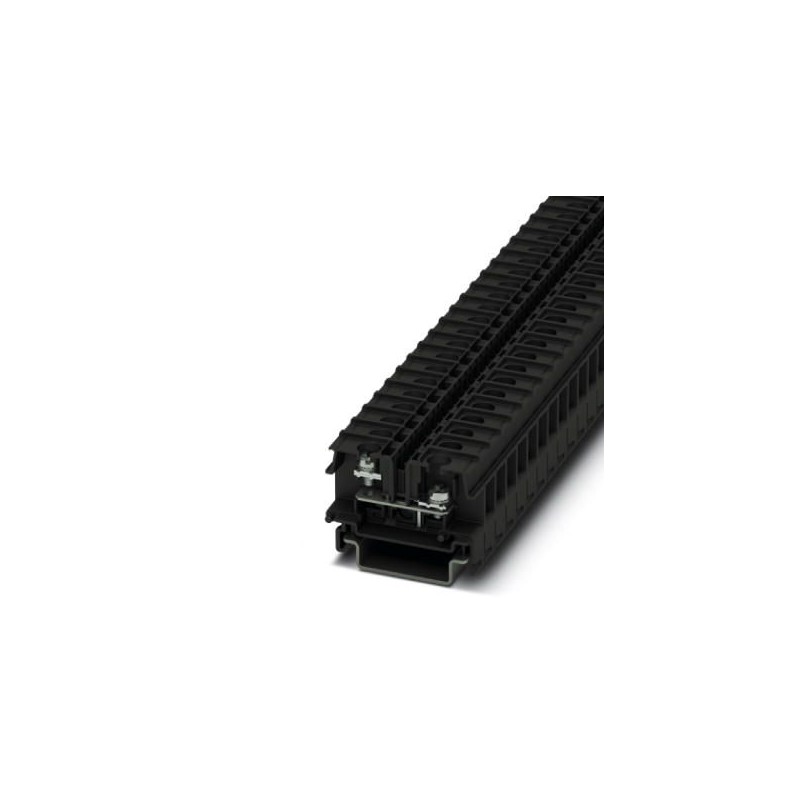

BT 2,0 3281123 PHOENIX CONTACT Borne de paso, tipo de conexión: Terminal de cable anular, número de conexion..
BT 2,0
3281123
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: Terminal de cable anular, número de conexiones: 2, anchura: 8 mm, color: negro, clase de montaje: NS 35/7,5, NS 35/15
Borne de paso, tensión nominal: 690 V, corriente nominal: 24 A, tipo de conexión: Terminal de cable anular, número de conexiones: 2, anchura: 8 mm, color: negro, clase de montaje: NS 35/7,5, NS 35/15
Bloques de terminales > Terminal de conexión de paso
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3281123 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE5511 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 389 (C_1_2017) |
| EAN | 4055626119106 |
| Peso por unidad (sin incluir el embalaje) | 7,845 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | negro |
| Aislamiento | PC |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | IIIa |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Temperatura ambiente (servicio) | -40 °C ... 110 °C |
| Corriente de carga máxima | 24 A |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 690 V |
| Pared lateral abierta | Sí |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 7,3 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,89 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 2,5 mm2/0,7 kg |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 2,5 mm² |
| Fuerza de tracción Valor nominal | 50 N |
| Prueba de tracción sección del conductor | 2 mm² |
| Fuerza de tracción Valor nominal | 50 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 35 |
| Valor nominal | 1 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
| Corriente de corta duración | 0,3 kA |
| Ensayo de corriente de corta duración sección del conductor | 2 mm² |
| Corriente de corta duración | 0,24 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s2)2/Hz |
| Aceleración | 3,12 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Datos de conexión
| Tipo de conexión | Terminal de cable anular |
|---|---|
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,2 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Conexión por terminal según la norma | DIN 46234 |
| Sección transversal de la conexión del terminal de cable mín. | 0,14 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 2,5 mm² |
| AWG mín. | 26 |
| AWG máx. | 16 |
| Diámetro de armella mín. | 3,7 mm |
| Ancho del terminal de cable máx. | 6,8 mm |
| Diámetro del espárrago | 3,5 mm |
| Rosca de tornillo | M3,5 |
| Par de apriete mín. | 1 Nm |
| Par de apriete máx. | 1,3 Nm |
| Rosca de tornillo | M3,5 |
| Par de apriete mín. | 1 Nm |
| Par de apriete máx. | 1,3 Nm |
Datos de conexión (norma JIS)
| Tipo de conexión | Terminal de cable anular |
|---|---|
| Conexión según norma | JIS 8207-7-1 |
| Conductor individual/punto de embornaje rígido con diámetro mín. | 0,5 mm |
| Conductor individual/punto de embornaje rígido con diámetro máx. | 1,6 mm |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 2 mm² |
| Conexión por terminal según la norma | JIS 8207-7-1 |
| Sección transversal de la conexión del terminal de cable mín. | 0,5 mm² |
| Sección transversal de la conexión del terminal de cable máx. | 2 mm² |
| Diámetro de armella mín. | 3,7 mm |
| Ancho del terminal de cable máx. | 6,8 mm |
| Diámetro del espárrago | 3,5 mm |
| Rosca de tornillo | M3,5 |
| Par de apriete mín. | 1 Nm |
| Par de apriete máx. | 1,3 Nm |
| Corriente nominal IN | 21 A |
| Corriente de carga máxima | 21 A |
| Tensión nominal UN | 600 V |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
