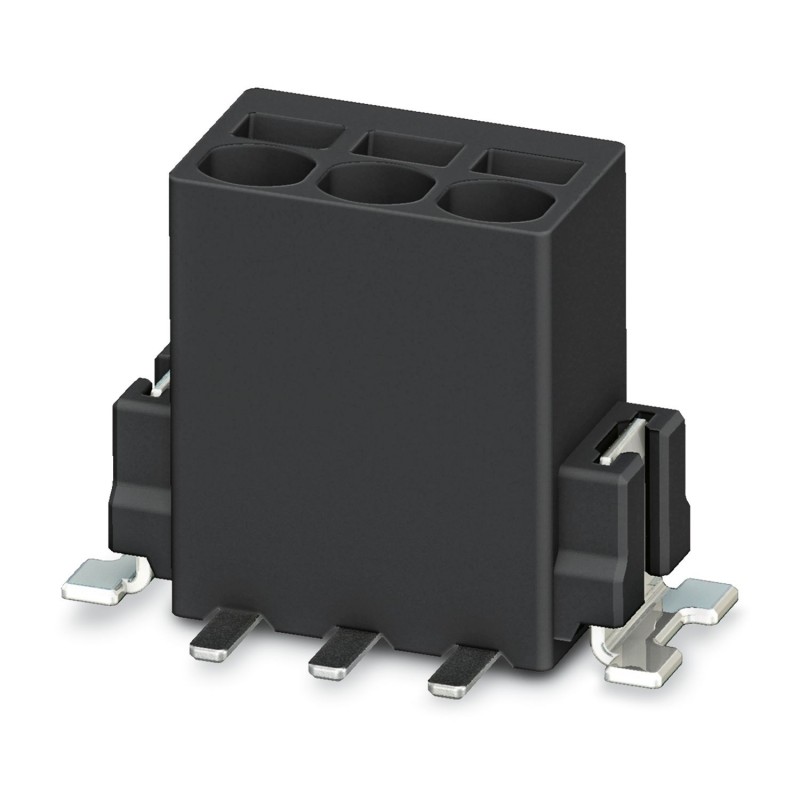

PTSM 0,5/ 2-2,5-V SMD R44 1771091 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nomi..
PTSM 0,5/ 2-2,5-V SMD R44
1771091
PHOENIX_CONTACT
400
Terminal de tarjetas de circuitos impresos, corriente nominal: 6 A, tensión nominal (III/2): 160 V, sección nominal: 0,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de artículos: PTSM 0,5/..-V-SMD, paso: 2,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 90 °, color: negro, Disposición de pines: Geometría pad lineal, número de pines de soldadura por potencial: 1, tipo de embalaje: Correa de 44 mm de ancho
Terminal de la PCB, Corriente nominal: 6 A, Voltaje nominal (III/2): 160 V, Sección transversal nominal: 0,5 mm2, Número de potenciales: 2, Número de filas: 1, Número de polos por fila: 2, Familia de artículos: PTSM 0,5/.. -V-SMD, Inclinación: 2,5mm, Tipo de conexión: Conexión de muelle push-in, Montaje: SMD Soldadura, Dirección de conexión conductor/PCB: 90°, Color: Negro, Disposición de los pines: Geometría de la almohadilla lineal, Número de pasadores por potencial: 1, Tipo de empaquetado: Correa de 44mm de ancho
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1771091 |
|---|---|
| Unidad de embalaje | 400 pcs |
| Clave de venta | AACBBA - |
| Cantidad de pedido mínima | 400 pcs |
| Página del catálogo | Página 53 (C_1_2013) |
| EAN | 4046356460125 |
| Peso por unidad (sin incluir el embalaje) | 1,923 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | IN (India) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | PTSM 0,5/..-V-SMD |
| Paso | 2,5 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por resorte push-in |
| Tipo de montaje | Soldadura SMD |
| Diseño del pin | Geometría pad lineal |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 6 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Capacidad conex.
| Sección de conductor rígido | 0,14 mm² ... 0,5 mm² |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 0,5 mm² (posible hasta 0,75 mm², con una tensión asignada de aislamiento de 32 V con III/2) |
| Sección de conductor AWG / kcmil | 26 ... 20 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,25 mm² ... 0,34 mm² |
| Longitud de pelado | 6 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Aislamiento | LCP |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 7 mm |
| Anchura [ w ] | 10,1 mm |
| Altura [ h ] | 9 mm |
| Paso | 2,5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 9 mm |
| Media a | 2,5 mm |
Indicaciones de embalaje
| Esquema de dimensiones | |
|---|---|
| Tipo de embalaje | empaquetado en caja |
| Unidad de embalaje | 400 |
| Denominación Unidades de embalaje | Unidades |
| Ancho de cinta [W] | 44 mm |
| Diámetro de la bobina [A] | 330 mm |
| Medidas exteriores de la bobina [W2] | 50,4 mm |
| Tipo del embalaje exterior | Bolsa transparente |
Indicaciones generales de producto
| Tipo de observación | Nota sobre la aplicación |
|---|---|
| Observación | Las ayudas de equipamiento sobresalen en ocasiones de los componentes. La estructura de placas de circuito impreso se configurará en función de un equipamiento anticolisión. |
Indicaciones de procesamiento
| Proceso | Soldadura por reflujo |
|---|---|
| Especificación del ensayo | conforme a IPC/JEDEC J-STD-020D.1:2008-03 |
| conforme a IEC 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Ciclos soldad. por reflujo | 3 |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (En función de la curva de capacidad de carga de corriente/derating) |
Conexión y método de conexión
| Comprobación conexión | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Resultado de la prueba | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,14 mm² / rígido / > 7 N |
| 0,14 mm² / flexible / > 7 N | |
| 0,2 mm² / rígido / > 10 N | |
| 0,5 mm² / rígido / > 30 N | |
| 0,75 mm² / flexible / > 35 N |
Ensayos eléctricos
| Corriente asignada | 6 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | IIIa |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 32 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Prueba vibración
| Resistencia contra el envejecimiento, contra la humedad, contra la entrada de cuerpos sólidos y contra la entrada perjudicial de agua | Prueba aprobada DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Resultado de la prueba | Prueba aprobada |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor húmedo | 48 h/30 °C/92 % |
Resistencia al envejecimiento, a la humedad y a la penetración de objetos sólidos
| Resultado de la prueba | Prueba aprobada |
|---|---|
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor húmedo | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 9 mm |
| Número de conexiones eléctricas (EF008252) | 2 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 2.5 mm |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Brida |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cintura blister (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1771091-PTSM 0,5/ 2-2,5-V SMD R44 | 186 Kbytes |
|
