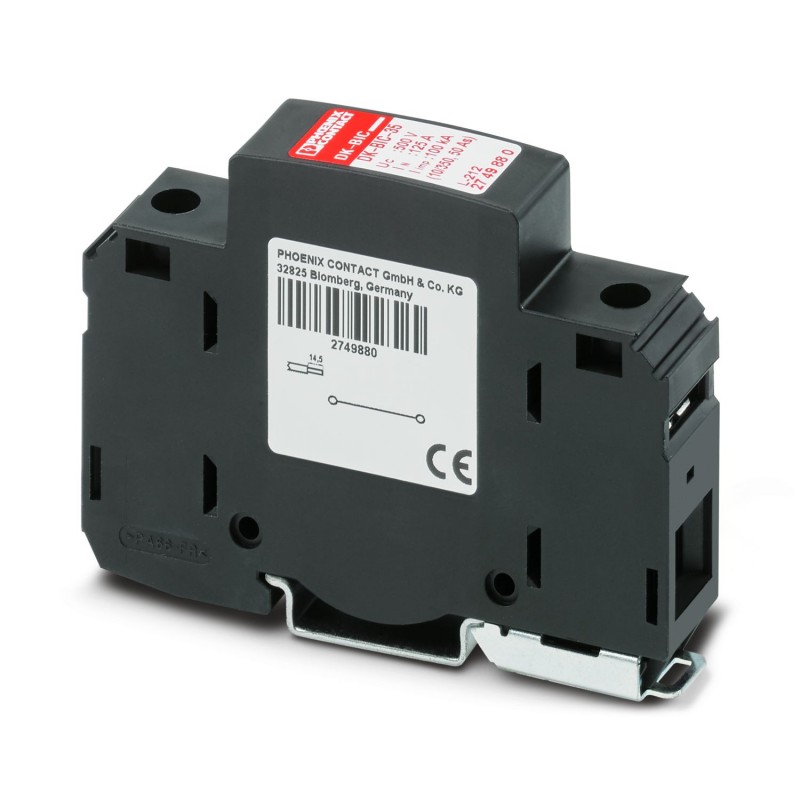

DK-BIC-35 2749880 PHOENIX CONTACT Borne de paso para aplicaciones VAL y FLT
DK-BIC-35
2749880
PHOENIX_CONTACT
Borne de paso para aplicaciones VAL y FLT
Bloques de terminales > Terminal de conexión de paso
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | |
| Observación | La sección nominal en la corriente de carga nominal es de 35 mm². |
| Tipo de producto | Borne de paso |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 13 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tensión de dimensionamiento (III/3) | 500 V AC/DC |
| Rosca de tornillo | M5 |
| Par de apriete | ... 4,5 Nm |
| Longitud a desaislar | 14,5 mm |
| Sección de conductor rígido | 0,5 mm² ... 35 mm² |
| Sección de conductor AWG | 20 ... 2 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 25 mm² |
| Corriente nominal | 125 A (30 °C) |
| Tensión nominal | 500 V AC |
| 500 V DC | |
| Sección nominal | 25 mm² |
| Esquema de dimensiones |  |
| Anchura | 17,7 mm |
| Altura | 89,8 mm |
| Profundidad | 65,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 1 UD |
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Material carcasa | PA 6.6-FR |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Tensión constante máxima UC | 500 V AC |
| 500 V DC | |
| Corriente de rayo de prueba (10/350) µs, carga | 50 As |
| Corriente de rayo de prueba (10/350) µs, energía específica | 2,5 MJ/Ω |
| Corriente de rayo de prueba (10/350) µs, corriente de pico Iimp | 100 kA |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Líneas de fuga y distancias de aislamiento de aire | |
| Normas/especificaciones | DIN VDE 0110-1 / IEC 60664-1 |
| Normas/disposiciones | EN 60947-7-1 |
| Observación | 2009 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Corriente nominal In (EF008250) | 125 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Temperatura de operatividad (EF002393) | -40 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2749880-DK-BIC-35 | 109 Kbytes |
|
