PHOENIX_CONTACTConectores PCBUW 4 3073306 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción,..

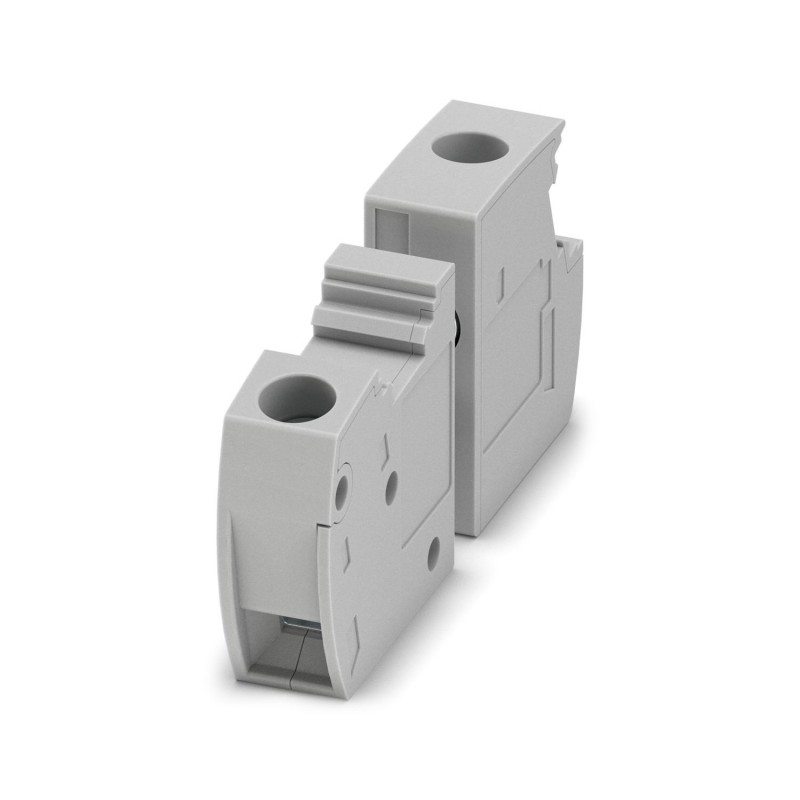

PHOENIX_CONTACT UW 4 3073306 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UW 4 3073306 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción,..

Referencia: UW 4

Código: 3073306

Fabricante: PHOENIX_CONTACT

Descripción:

Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 32 A, sección: 0,2 mm² - 6 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 8,1 mm, color: gris
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por tornillo con cápsula de tracción, número de polos: 1, corriente de carga: 32 A, sección: 0,2 mm² - 6 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 8,1 mm
Terminal de diseño, tipo de conexión: Conexión de tornillo con jaula, Conexión de tornillo con jaula, número de polos: 1, corriente de carga: 32 A, sección transversal: 0,2 mm² - 6 mm², dirección de conexión del conductor hacia la dirección de inserción: 0°, ancho: 8,1 mm, color: gris

Categorías:

  • Bloques de terminales > Terminal de alimentación
  • PHOENIX_CONTACT > Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 171,94 €

Precio unitario: 3,439 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3073306
Unidad de embalaje50 pcs
Clave de ventaAABBDA -
Página del catálogoPágina 607 (C_1_2013)
EAN4046356344258
Peso por unidad (sin incluir el embalaje)9,540 g
Número de tarifa arancelaria85369010
País de origenCN (China)

Generalidades

Número de pisos1
Número de conexiones2
Sección nominal4 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Corriente de carga máxima41 A
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Conexión según normaIEC 60947-7-1
Corriente nominal IN32 A
Corriente de carga máxima41 A
Tensión nominal UN500 V (con tabique distanciador)
Pared lateral abiertaNo
Número de polos1

Dimensiones

Anchura8,1 mm
Paso8,1 mm
Grosor de chapa1 mm ... 4 mm

Datos de conexión

Lado de conexiónfuera
Tipo de conexiónConexión por tornillo
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.10
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.4 mm²
2 conductores con la misma sección, rígidos mín.0,2 mm²
2 conductores con la misma sección, rígidos máx.1,5 mm²
2 conductores con la misma sección, flexibles mín.0,2 mm²
2 conductores con la misma sección, flexibles máx.1,5 mm²
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín.0,25 mm²
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx.1,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.2,5 mm²
Sección con peine puenteador rígido máx.4 mm²
Sección con peine puenteador flexible máx.2,5 mm²
Longitud a desaislar9 mm
Calibre machoA4
Rosca de tornilloM3
Par de apriete mín.0,6 Nm
Par de apriete máx.0,8 Nm
Lado de conexióndentro
Tipo de conexiónConexión por tornillo

Normas y especificaciones

Conexión según normaUL
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 3073306 Bloques de terminales (EC001283)

CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.2 mm²
CaracterísticaSección de conductor conectable fino con manguito final (EF007339)
Valor0.25 mm²
CaracterísticaSección de conductor conectable sólido (EF007337)
Valor0.2 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.2 mm²
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaTipo de conexión de eléctrica 1 (EF002526)
ValorConexión roscada
CaracterísticaTipo de conexión de eléctrica 2 (EF002527)
ValorConexión roscada
CaracterísticaNúmero de polos (EF001391)
Valor1
CaracterísticaMaterial del cuerpo aislante (EF007543)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaColor (EF000007)
ValorGris

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-3073306-UW 4
119 Kbytes
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES
24 Mbytes
