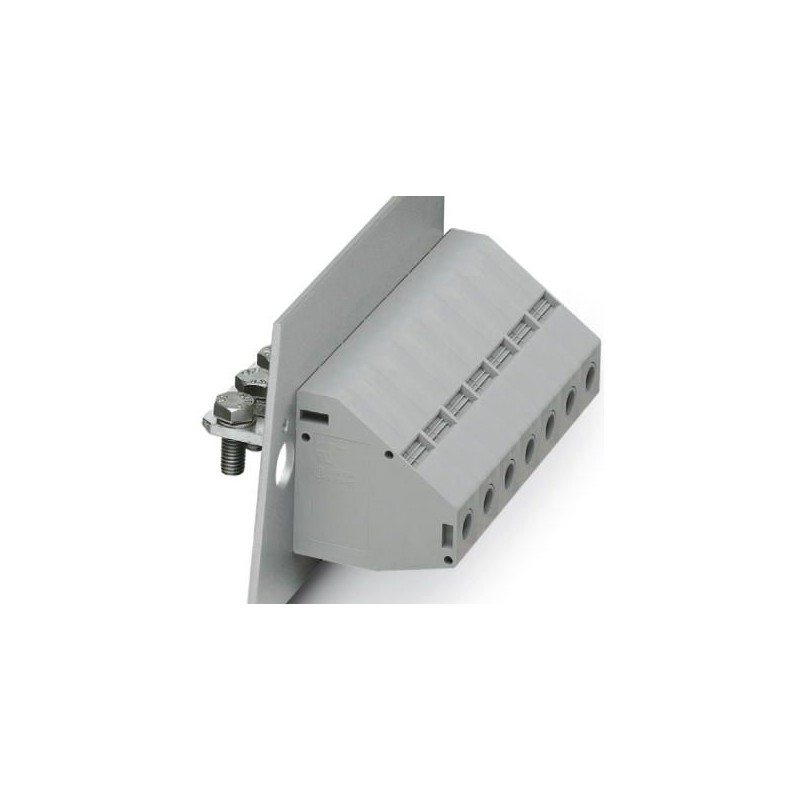

HDFKV 50-VP 0708580 PHOENIX CONTACT Borne pasamuros
HDFKV 50-VP
0708580
PHOENIX_CONTACT
10

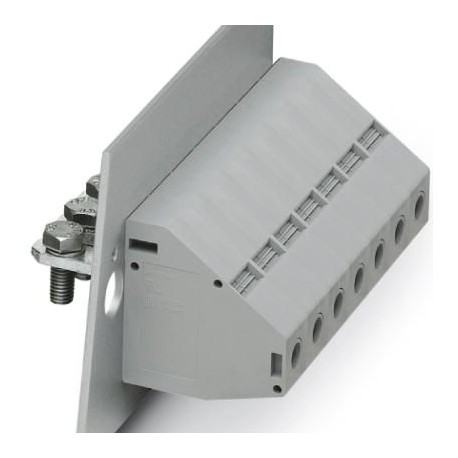

Conector pasamuros, tipo de conexión: Conexión por tornillo, Conexión por espárrago, número de polos: 1, corriente de carga: 150 A, sección: 16 mm² - 50 mm², AWG 6 - 1/0, dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 18,8 mm, color: gris
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por terminal, número de polos: 1, corriente de carga: 150 A, sección: 16 mm² - 50 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 18,8 mm
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 0708580 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AABHDA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 619 (C_1_2013) |
| EAN | 4017918004699 |
| Peso por unidad (sin incluir el embalaje) | 98,400 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | GR (Grecia) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 50 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Corriente de carga máxima | 150 A |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 150 A |
| Corriente de carga máxima | 150 A |
| Tensión nominal UN | 690 V |
| Pared lateral abierta | No |
| Número de polos | 1 |
Datos de conexión
| Observación | Casquillo de presión |
|---|---|
| Lado de conexión | Piso 1 exterior 1 |
| Tipo de conexión | Conexión por tornillo |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 16 mm² |
| Sección de conductor rígido máx. | 50 mm² |
| Sección de conductor flexible mín. | 16 mm² |
| Sección de conductor flexible máx. | 50 mm² |
| Sección de conductor AWG mín. | 6 |
| Sección de conductor AWG máx. | 1/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 10 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 50 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 50 mm² |
| 2 conductores con la misma sección, rígidos mín. | 6 mm² |
| 2 conductores con la misma sección, rígidos máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles mín. | 10 mm² |
| 2 conductores con la misma sección, flexibles máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
| Longitud a desaislar | 24 mm |
| Calibre macho | B10 |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 6 Nm |
| Par de apriete máx. | 8 Nm |
| Lado de conexión | Piso 1 interior 1 |
| Tipo de conexión | Conexión por espárrago |
| Rosca de tornillo | M8 |
| Par de apriete mín. | 12 Nm |
| Par de apriete máx. | 15 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0708580-HDFKV 50-VP | 127 Kbytes |
|
