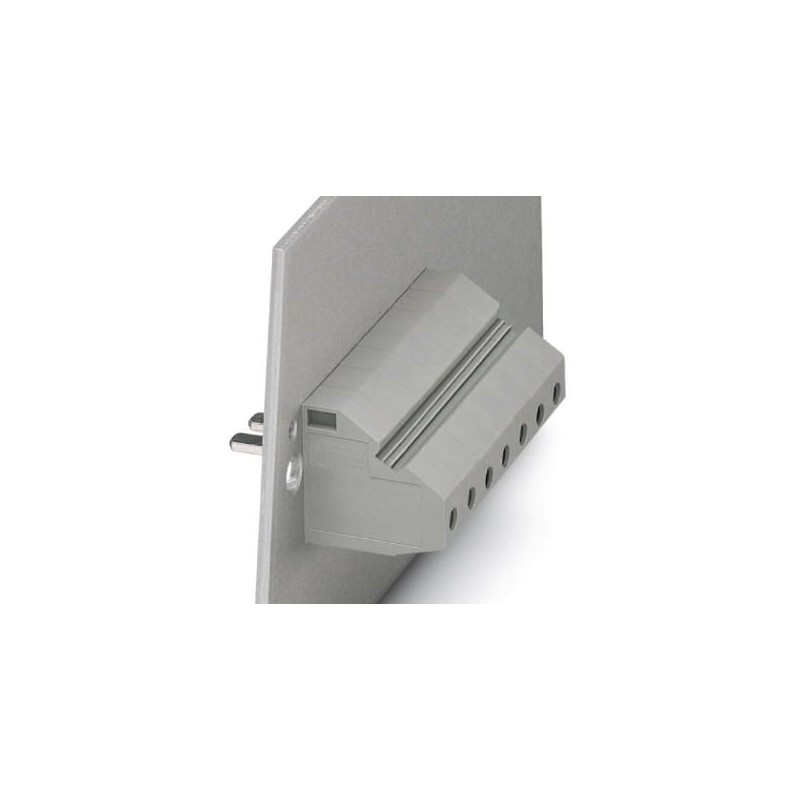

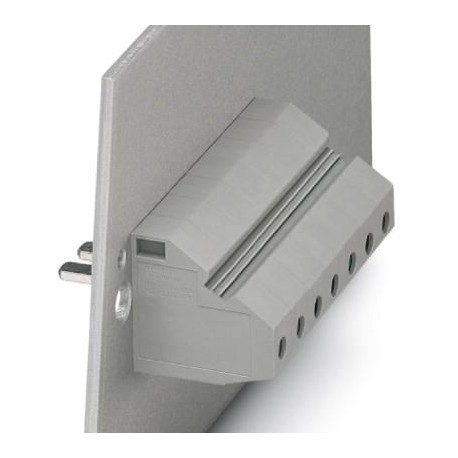

HDFKV 10-VP 0708946 PHOENIX CONTACT Conector pasamuros, tipo de conexión: Conexión por tornillo, Conexión po..
HDFKV 10-VP
0708946
PHOENIX_CONTACT
50
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por soldadura, número de polos: 1, corriente de carga: 57 A, sección: 0,5 mm² - 16 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: -90 °, anchura: 10,1 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 10 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
Generalidades
| Corriente de carga máxima | 76 A |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 57 A |
| Corriente de carga máxima | 76 A |
| Tensión nominal UN | 400 V (Para paredes metálicas de más de 1 mm ... 2,5 mm) |
| 250 V (Para paredes metálicas de más de 2,5 mm ... 4 mm) | |
| 500 V (Para paredes de plástico de 1 mm ... 4 mm) | |
| Pared lateral abierta | nein |
| Número de polos | 1 |
Dimensiones
| Anchura | 10,1 mm |
|---|---|
| Longitud | 49,8 mm |
Datos de conexión
| Lado de conexión | Piso 1 exterior 1 |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 10 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| Sección con peine puenteador rígido máx. | 10 mm² |
| Sección con peine puenteador flexible máx. | 10 mm² |
| Longitud a desaislar | 10 mm |
| Calibre macho | B6 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
| Lado de conexión | dentro |
| Tipo de conexión | Conexión por soldadura |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-0708946-HDFKV 10-VP | 121 Kbytes |
|
