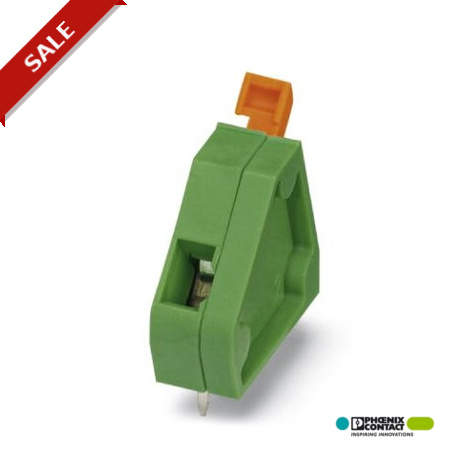

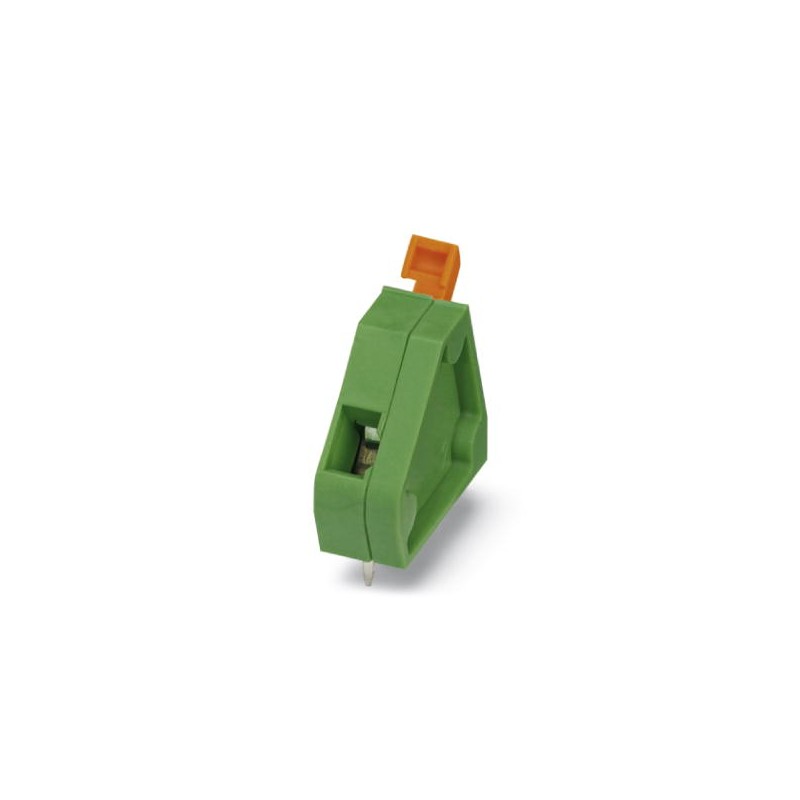

ZFKDSA 1-W-6,35 1704994 PHOENIX CONTACT Borne para tarjeta, Corriente nominal: 12 A, Tensión nominal: 250 V,..
ZFKDSA 1-W-6,35
1704994
PHOENIX_CONTACT
50
Borne p. placa de circuito impreso, corriente nominal: 12 A, tensión nominal: 200 V, paso: 3,81 mm, número de polos: 1, tipo de conexión: Conexión por resorte, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde. Borne terminal para terminación de bloques compuestos individualmente.
Borne para placa de circuito impreso, corriente nominal: 12 A, tensión nominal (III/2): 200 V, sección nominal: 1 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: ZFKDS(A) 1-W, paso: 3,81 mm, tipo de conexión: Conexión por resorte, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja. Borne terminal para terminación de bloques compuestos individualmente.
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Dimensiones
| Longitud | 17,5 mm |
|---|---|
| Paso | 3,81 mm |
| Altura de construcción | 15 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones patilla | 0,7 x 1 mm |
| Diámetro orificio | 1,2 mm |
Generalidades
| Familia de artículos | ZFKDS(A) 1-W |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 200 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Sección nominal | 1 mm² |
| Corriente de carga máxima | 12 A (con una sección de conductor de 1,5 mm²) |
| Aislamiento | PA |
| Superficie pin de soldadura | Sn |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 7,5 mm |
| Número de polos | 1 |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
Normas y especificaciones
| Conexión según norma | EN-VDE |
|---|---|
| CUL | |
| Clase de combustibilidad según UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1704994-ZFKDSA 1-W-6,35 | 129 Kbytes |
|
