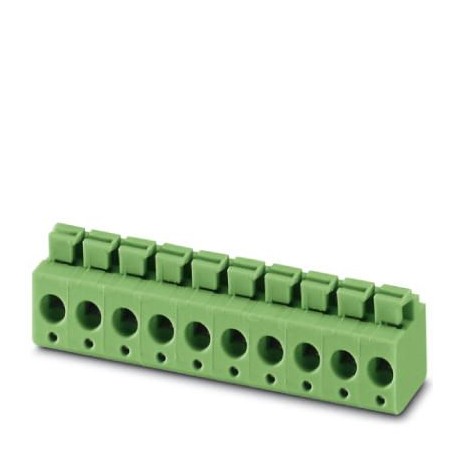

PTS 1,5/10-5,0-H 1792944 PHOENIX CONTACT Borne para placa de circuito impreso
PTS 1,5/10-5,0-H
1792944
PHOENIX_CONTACT
100
Borne p. placa de circuito impreso, corriente nominal: 16 A, tensión nominal: 400 V, paso: 5 mm, número de polos: 10, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 16 A, tensión nominal (III/2): 400 V, sección nominal: 1,5 mm², número de potenciales: 10, número de filas: 1, número de polos por fila: 10, familia de artículos: PTS 1,5/..-H, paso: 5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 2,5 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1792944 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AACBCA - |
| Cantidad de pedido mínima | 100 pcs |
| Página del catálogo | Página 415 (C_1_2013) |
| EAN | 4046356616423 |
| Peso por unidad (sin incluir el embalaje) | 7,985 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 10,5 mm |
|---|---|
| Paso | 5 mm |
| Media a | 45 mm |
| Anchura [ w ] | 50 mm |
| Altura de construcción | 13,6 mm |
| Altura [ h ] | 16,1 mm |
| Longitud del pin [P] | 2,5 mm |
| Diámetro orificio | 1,2 mm |
Generalidades
| Familia de artículos | PTS 1,5/..-H |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Corriente nominal IN | 16 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 16 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 8 mm |
| Número de polos | 10 |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 14 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1792944-PTS 1,5/10-5,0-H | 165 Kbytes |
|
