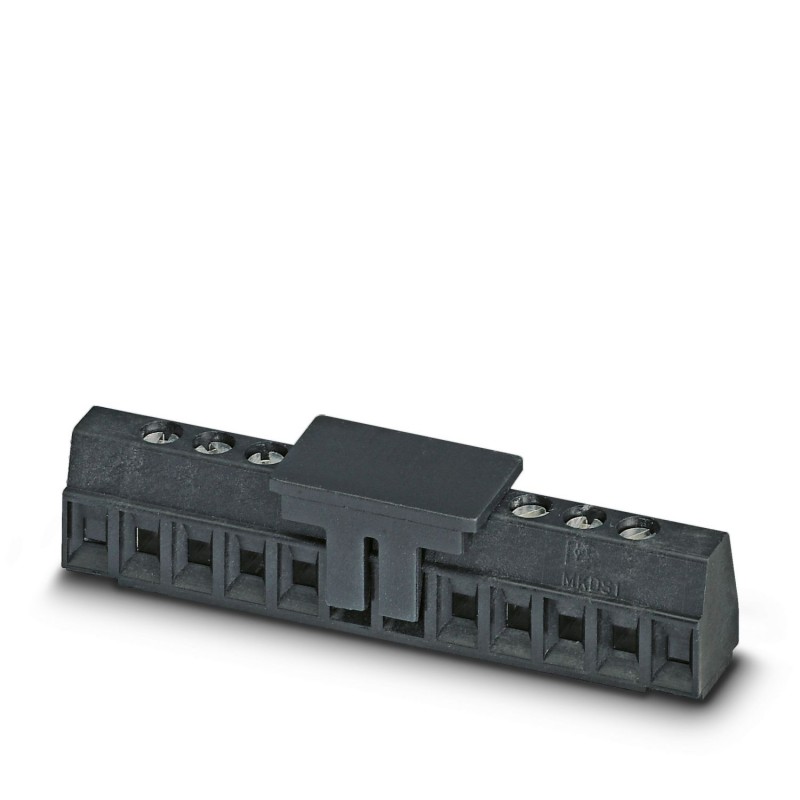

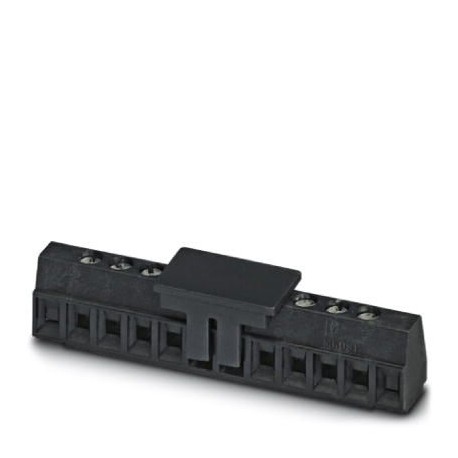

MKDS 1/ 6-3,81 SMD BK 1727272 PHOENIX CONTACT Borne para placa de circuito impreso
MKDS 1/ 6-3,81 SMD BK
1727272
PHOENIX_CONTACT
17
Borne p. placa de circuito impreso, corriente nominal: 8 A, tensión nominal: 160 V, paso: 3,81 mm, número de polos: 6, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro
Borne para placa de circuito impreso, corriente nominal: 8 A, tensión nominal (III/2): 160 V, sección nominal: 1 mm², número de potenciales: 6, número de filas: 1, número de polos por fila: 6, familia de artículos: MKDS 1/..-SMD, paso: 3,81 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Soldadura SMD, dirección de conexión conductor/placa de circuito impreso: 0 °, color: negro, Disposición de pines: Disposición de pines lineal, número de pines de soldadura por potencial: 1, tipo de embalaje: Cargador de barras
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1727272 |
|---|---|
| Unidad de embalaje | 17 pcs |
| Clave de venta | AAABCA - |
| Cantidad de pedido mínima | 17 pcs |
| Página del catálogo | Página 82 (C_1_2013) |
| EAN | 4017918025649 |
| Peso por unidad (sin incluir el embalaje) | 6,288 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 7,3 mm |
|---|---|
| Paso | 3,81 mm |
| Media a | 19,05 mm |
| Anchura [ w ] | 22,85 mm |
| Altura de construcción | 9,2 mm |
| Altura [ h ] | 9,2 mm |
Generalidades
| Familia de artículos | MKDS 1/..-SMD |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1 mm² |
| Corriente de carga máxima | 8 A (con una sección de conductor de 1,5 mm²) |
| Aislamiento | PA-F |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud a desaislar | 5 mm |
| Número de polos | 6 |
| Rosca de tornillo | M2 |
| Par de apriete mín. | 0,22 Nm |
| Par de apriete máx. | 0,25 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 0,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 16 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,2 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
