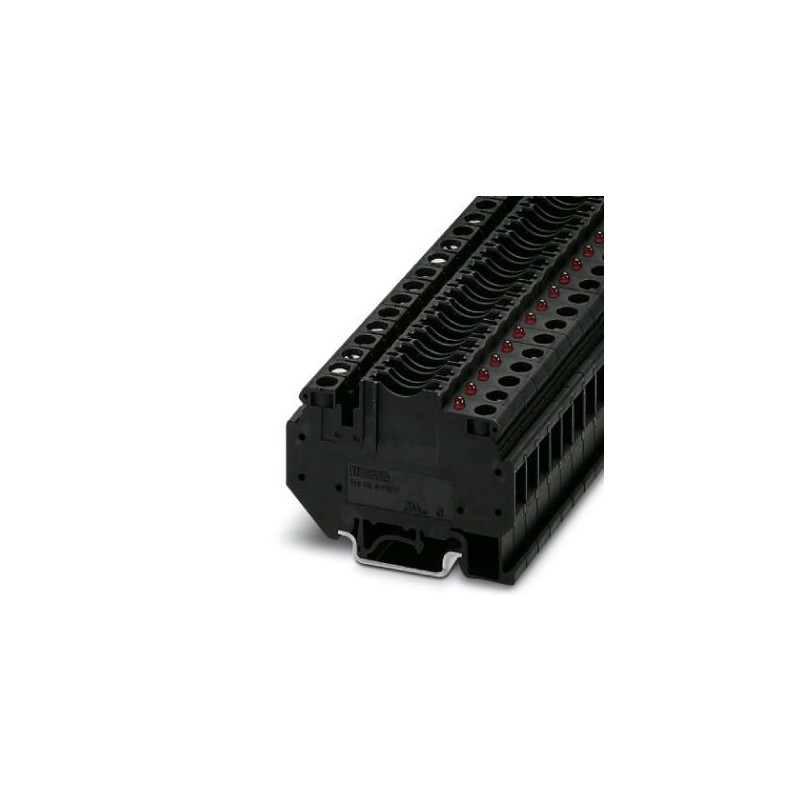

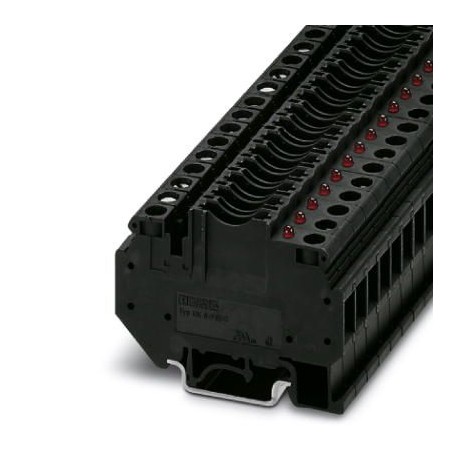

UK 6-FSI/C-LED12 3001925 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Plano, tipo de fusib..
UK 6-FSI/C-LED12
3001925
PHOENIX_CONTACT
Borne de carril para fusible, tipo de fusible: Plano, tipo de fusible: C, tensión nominal: 12 V, corriente nominal: 30 A, número de polos: 1, tipo de conexión: Conexión por tornillo, 1er piso, Sección de dimensionamiento: 4 mm², sección: 0,2 mm²- 10 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: negro
Borne para fusible plano, sección: 0,2-6 mm², AWG: 26-8, anchura: 8,2 mm, color: Negro, con indicación luminosa, tensión indicación luminosa: 12 V DC, corriente indicación luminosa: 2 mA
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3001925 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1236 - |
| Página del catálogo | Página 461 (C_1_2017) |
| EAN | 4017918100964 |
| Peso por unidad (sin incluir el embalaje) | 21,120 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Tipo de montaje | NS 35/7,5 |
| Color | negro |
| Número de polos | 1 |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Datos eléctricos
| Fusible | C |
|---|---|
| Tipo de fusible | Plano |
| Grado de polución | 3 |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-3 |
| Corriente máxima en caso de disposición individual | 30 A (disposiciones especiales, bajo consulta) |
| Tensión Indicación luminosa | 12 V DC (LED rojo) |
| Corriente Indicación luminosa | 2 mA DC (LED rojo) |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 4 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 10 mm |
| Calibre macho | A5 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Corriente nominal In (EF008250) | 30 A |
| Tensión nominal (EF000228) | 250 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 8.15 mm |
| Altura (EF000040) | 64.2 mm |
| Profundidad (EF000049) | 46.727908 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3001925-UK 6-FSI/C-LED12 | 120 Kbytes |
|
