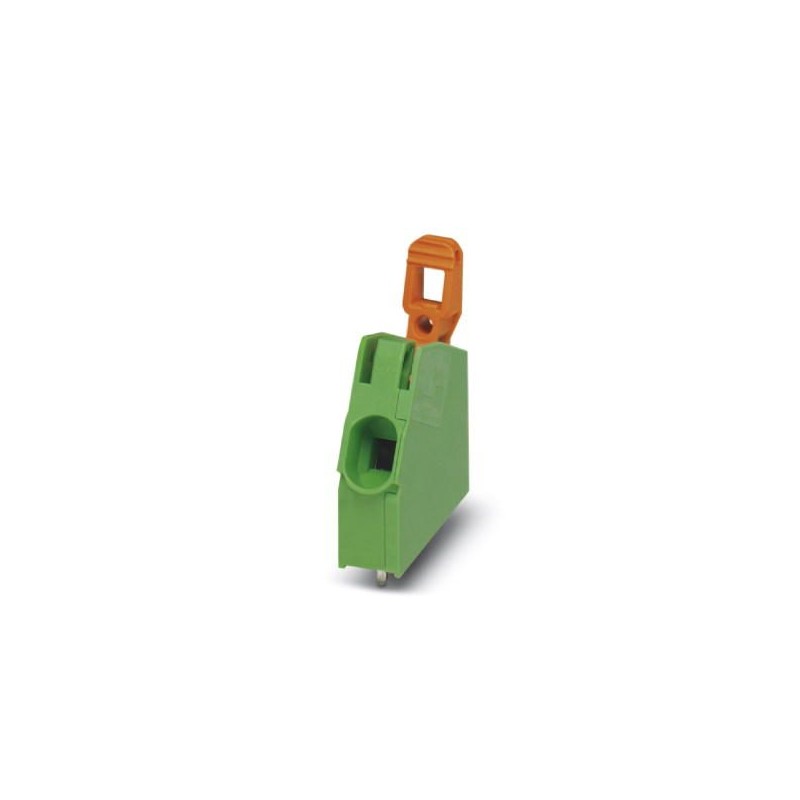

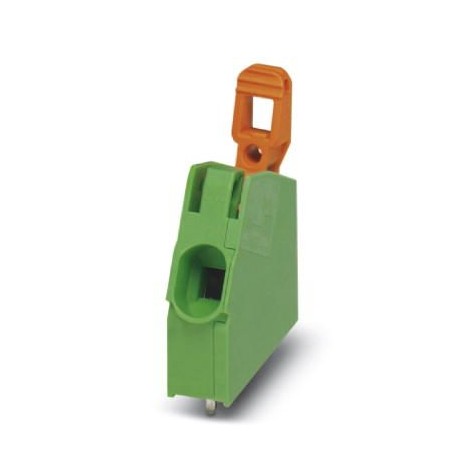

PLA 5/ 1-7,5 1792216 PHOENIX CONTACT Borne para placa de circuito impreso
PLA 5/ 1-7,5
1792216
PHOENIX_CONTACT
25
Borne p. placa de circuito impreso, corriente nominal: 41 A, tensión nominal: 1000 V, paso: 7,5 mm, número de polos: 1, tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 30 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 41 A, tensión de dimensionamiento (III/2): 1000 V, sección nominal: 6 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: PLA 5/, paso: 7,5 mm,tipo de conexión: Conexión por resorte push lock, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 30 °, color: verde, Disposición de pines: Disposición de pines doble lineal, Longitud del pin [P]: 3,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: empaquetado en caja
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1792216 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABCAA - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 471 (C_1_2013) |
| EAN | 4046356610407 |
| Peso por unidad (sin incluir el embalaje) | 4,930 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | SK (Eslovaquia) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | PLA 5/ |
| Paso | 7,5 mm |
| Número de polos | 1 |
| Tipo de conexión | Conexión por resorte push lock |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines doble lineal |
| Número de pisos | 1 |
| Número de conexiones | 1 |
| Número de potenciales | 1 |
Datos característicos eléctricos
| Corriente asignada | 41 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
Capacidad conex.
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
|---|---|
| Sección de conductor flexible | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG / kcmil | 24 ... 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,2 mm² ... 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Longitud de pelado | 12 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (10 - 16 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (10 - 16 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Paso | 7,5 mm |
| Longitud del pin [P] | 3,6 mm |
| Separación entre vástagos | 12,5 mm |
| Dimensiones de patilla | 1,2 x 1,5 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 2 mm |
|---|---|
| Separación entre vástagos | 12,5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 25 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (En función de la curva de capacidad de carga de corriente/derating) |
Conexión y método de conexión
| Comprobación conexión | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Resultado de la prueba | Prueba aprobada |
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 6 mm² / rígido / > 80 N | |
| 6 mm² / flexible / > 80 N |
Ensayos eléctricos
| Corriente asignada | 41 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 500 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Prueba vibración
| Resistencia contra el envejecimiento, contra la humedad, contra la entrada de cuerpos sólidos y contra la entrada perjudicial de agua | Prueba aprobada DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Resultado de la prueba | Prueba aprobada |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor húmedo | 48 h/30 °C/92 % |
Resistencia al envejecimiento, a la humedad y a la penetración de objetos sólidos
| Resultado de la prueba | Prueba aprobada |
|---|---|
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Calor seco | 168 h/100 °C |
| Calor húmedo | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
