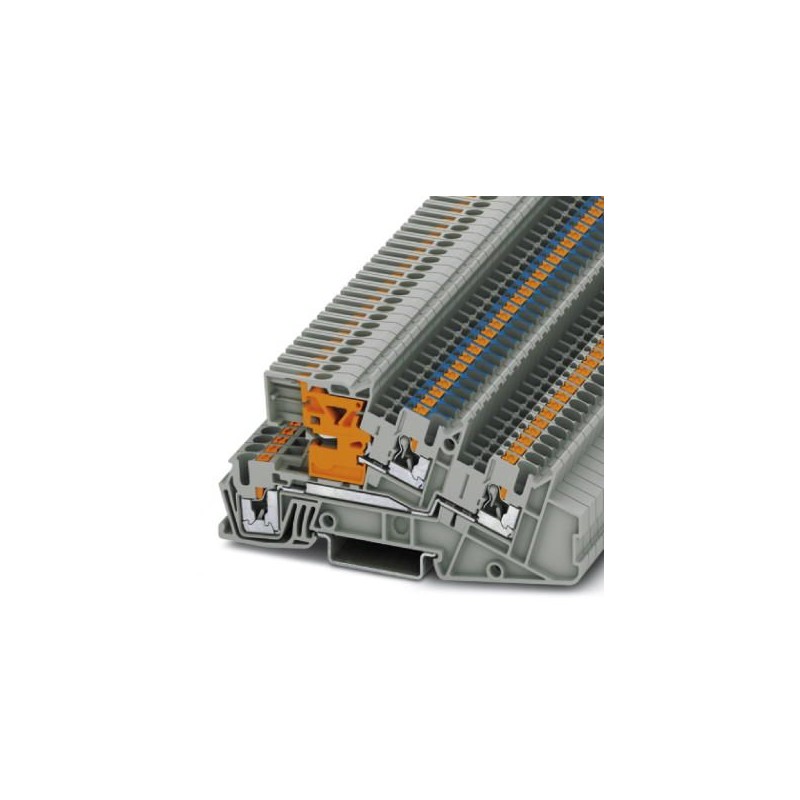

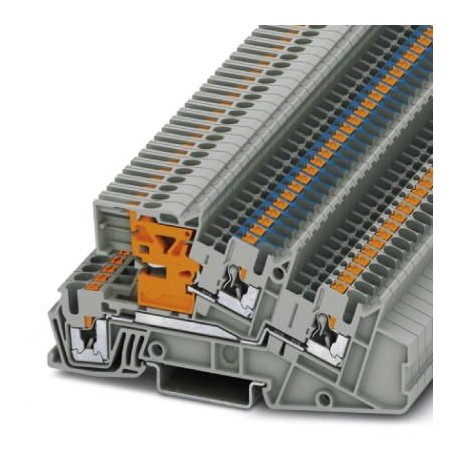

PTI 2,5-L/NT 3213947 PHOENIX CONTACT Borne de piso de distribución
PTI 2,5-L/NT
3213947
PHOENIX_CONTACT
50
Borne de piso de distribución, Conexión push-in, sección: 0,14 mm² - 4 mm², AWG: 26 - 12, anchura: 5,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borne de piso de distribución, Nota sobre el montaje:Para fijar de forma segura la barra colectora del neutro, deben colocarse caballetes al principio y al final de cada regleta de bornes, así como regletas más largas cada 20cm., tensión nominal: 400 V, corriente nominal: 24 A, Conexión push-in, 1., 2. y 3er piso, Sección de dimensionamiento: 4 mm², sección: 0,14 mm² - 4 mm², Conexión push-in, clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Instalación de terminales de nivel
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3213947 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2253 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 86 (C_1_2017) |
| EAN | 4046356609647 |
| Peso por unidad (sin incluir el embalaje) | 15,854 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Observación | Nota sobre el montaje:Para fijar de forma segura la barra colectora del neutro, deben colocarse caballetes al principio y al final de cada regleta de bornes, así como regletas más largas cada 20 cm. |
|---|---|
| Número de pisos | 3 |
| Número de conexiones | 3 |
| Potenciales | 2 |
| Sección nominal | 4 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Corriente de carga máxima | 30 A (con una sección del conductor de 4 mm² y bloque de bornes de 3 polos) |
| 24 A (con una sección del conductor de 2,5 mm²) | |
| Tensión transitoria de dimensionamiento | 4 kV |
| 6 kV | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 1,02 W (al conectar varios pisos se reproduce el valor) |
| Corriente de carga máxima | 30 A (con una sección del conductor de 4 mm² y bloque de bornes de 3 polos) |
| Corriente nominal IN | 24 A (con una sección de conductor de 4 mm²) |
| Tensión nominal UN | 400 V (Fase/fase) |
| Fase/PE | |
| 250 V (Fase/N) | |
| Pared lateral abierta | Sí |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 101 mm |
| Altura NS 35/7,5 | 50,5 mm |
| Altura NS 35/15 | 58 mm |
Datos de conexión
| Tipo de conexión | Conexión push-in |
|---|---|
| Longitud de pelado | 8 mm ... 10 mm |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Calibre macho | A3 |
| Tipo de conexión | Conexión push-in |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141121eCl@ss 4.127141121eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3213947-PTI 2,5-L/NT | 115 Kbytes |
|
