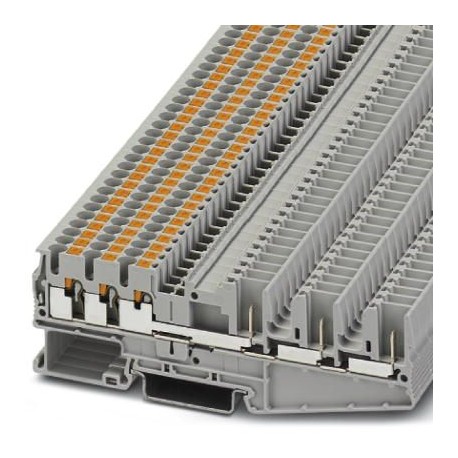

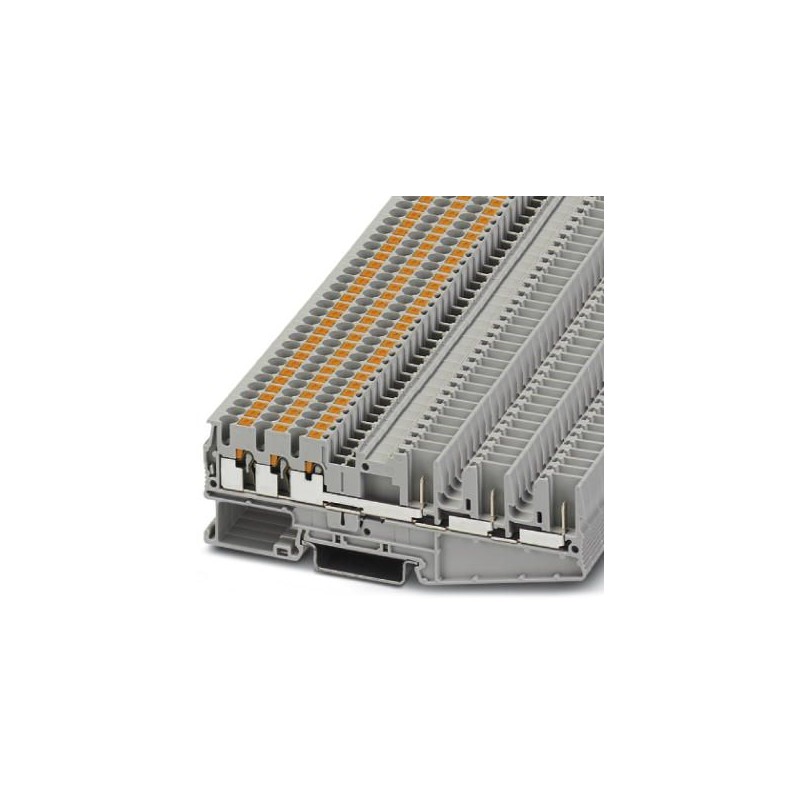

PT 2,5-HEXA/3P 3040044 PHOENIX CONTACT Borne de paso
PT 2,5-HEXA/3P
3040044
PHOENIX_CONTACT
50
Borne de paso, tipo de conexión: Conexión push-in / conexión enchufable, número de conexiones: 6, sección:0,14 mm² - 4 mm², AWG: 26 - 12, anchura: 5,2 mm, altura: 35,3 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Borne de paso, tensión nominal: 500 V, corriente nominal: 24 A, número de conexiones: 6, tipo de conexión: Conexión push-in / conexión enchufable, 1., 2. y 3er piso, Sección de dimensionamiento: 2,5 mm², sección: 0,14 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3040044 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2213 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 287 (C_1_2017) |
| EAN | 4046356925549 |
| Peso por unidad (sin incluir el embalaje) | 15,180 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 6 |
| Potenciales | 1 |
| Sección nominal | 2,5 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Campo de empleo | Construcción de maquinaria |
| Construcción de instalaciones | |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Corriente de carga máxima | 24 A |
| Corriente nominal IN | 24 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | Sí |
| Ciclos de enchufe mecánicos | 100 |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 7,3 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,89 kV |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 35 |
| Valor nominal | 1 N |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 2,5 mm² |
| Corriente de corta duración | 0,3 kA |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 0,964 (m/s2)2/Hz |
| Aceleración | 0,58 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 5,2 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 111,2 mm |
| Altura | 35,3 mm |
| Altura NS 35/7,5 | 36,8 mm |
| Altura NS 35/15 | 44,3 mm |
Datos de conexión
| Tipo de conexión | Conexión push-in / conexión enchufable |
|---|---|
| Longitud de pelado | 8 mm ... 10 mm |
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Calibre macho | A3 |
Normas y especificaciones
| Conexión según norma | IEC 61984 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3040044-PT 2,5-HEXA/3P | 105 Kbytes |
|
