Ver más grande

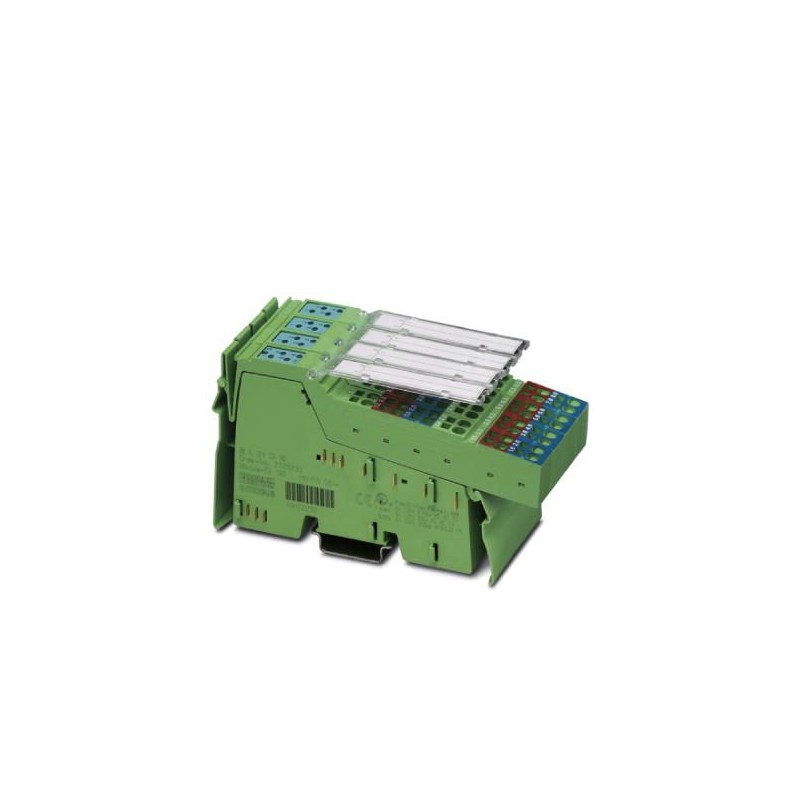

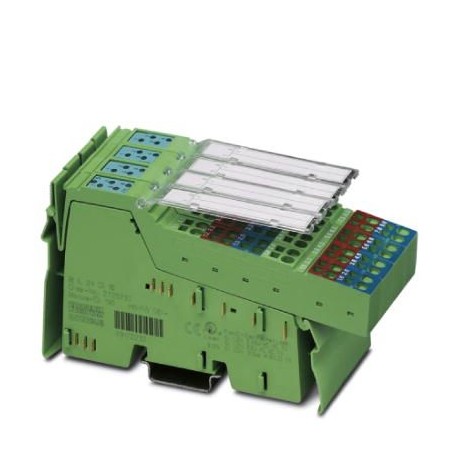

IB IL 24 DI 16-XC-PAC 2701154 PHOENIX CONTACT Módulo Inline
IB IL 24 DI 16-XC-PAC
2701154
PHOENIX_CONTACT
Inline XC, Módulo de entrada digital, Entradas digitales: 16, 24 V DC, técnica de conexión: 3 conductores, Variante Extreme Conditions, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2701154 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI131 - |
| Página del catálogo | Página 147 (C_6_2017) |
| EAN | 4046356713801 |
| Peso por unidad (sin incluir el embalaje) | 210,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 48,8 mm |
| Altura | 140,5 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (Estándar) |
|---|---|
| -40 °C ... 70 °C (Ampliado, véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características.) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 210 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Modo operativo | Servicio de datos de proceso con una palabra |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC |
| Absorción de corriente | máx. 60 mA |
| Consumo de potencia | máx. 0,45 W (a UL) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 4 A |
| 0 A |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 3 conductores |
| Número de entradas | 16 |
| Tiempo de reacción típico | < 1 ms |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | min. 3 mA (para tensión nominal) |
| Tiempo de retardo en caso de cambio de señal de 0 a 1 | 1 ms |
| Tiempo de retardo en caso de cambio de señal de 1 a 0 | 1 ms |
Separación de potencial
| Trayecto de comprobación | Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 24 V (periferia) / tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701154-IB IL 24 DI 16-XC-PAC | 153 Kbytes |
|
