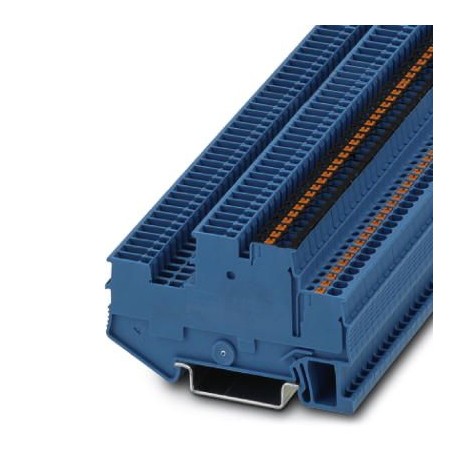

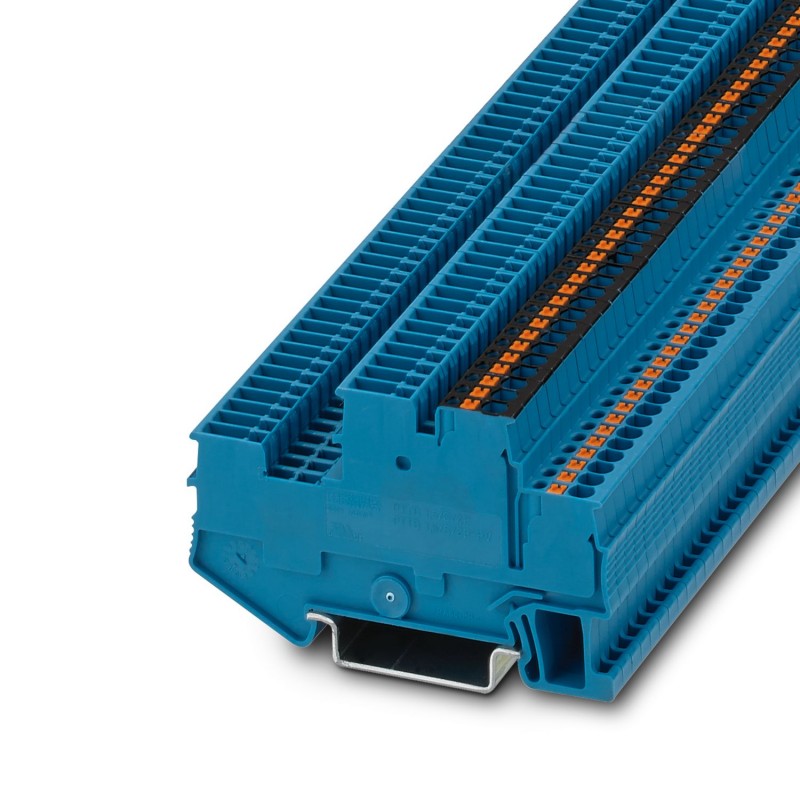

PTTB 1,5/S/2P-PV BU 3213933 PHOENIX CONTACT Borna de doble piso, La corriente y la tensión son determinadas ..
PTTB 1,5/S/2P-PV BU
3213933
PHOENIX_CONTACT
50
Borna de doble piso, La corriente y la tensión son determinadas por el conector empleado., con empalmadores de potencial, tensión nominal: 500 V, corriente nominal: 16 A, tipo de conexión: Conexión push-in / conexión enchufable, 1er y 2º piso, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | La corriente y la tensión son determinadas por el conector empleado. |
Propiedades del artículo
| Tipo de producto | Bornes enchufables |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 0,56 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 1,5 mm² |
| 1er y 2º piso | |
| Longitud a desaislar | 8 mm |
| Calibre macho | A1 / B1 |
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 16 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de cable flexible [AWG] | 26 ... 16 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293 |
| Corriente nominal | 16 A (observar derating) |
| Corriente de carga máxima | 16 A (con una sección de conductor de 1,5 mm²) |
| Tensión nominal | 500 V |
| Sección nominal | 1,5 mm² |
| 1er y 2º piso Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,25 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,34 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,34 mm² ... 1 mm² |
Dimensiones
| Anchura | 3,5 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 69,3 mm |
| Profundidad en NS 35/7,5 | 42,6 mm |
| Profundidad en NS 35/15 | 50,1 mm |
Datos del material
| Color | azul (RAL 5015) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 7,3 kV |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 1,5 mm² | 0,18 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 1,89 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Ensayos mecánicos
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 35 |
| Valor nominal Fuerza de ensayo | 1 N |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s²)²/Hz |
| Aceleración | 0,8g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C (para la temperatura de servicio máx. véase la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 61984 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Corriente nominal In (EF008250) | 16 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 3.5 mm |
| Altura (EF000040) | 69.3 mm |
| Profundidad (EF000049) | 42.6 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Azul |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3213933-PTTB 1,5/S/2P-PV BU | 122 Kbytes |
|
