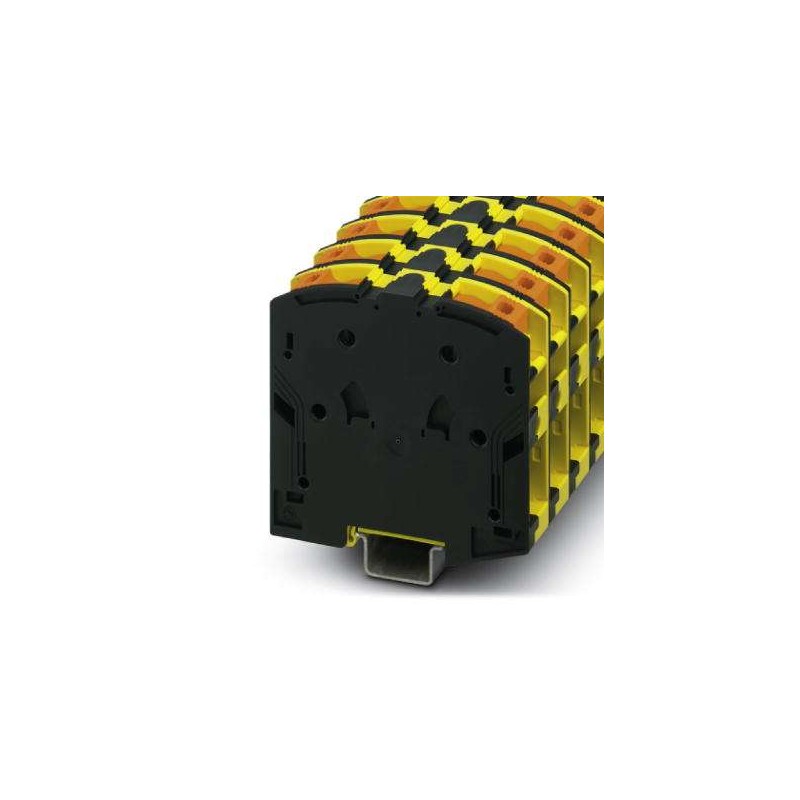

PTPOWER 95-FE 3260139 PHOENIX CONTACT Borne de corriente, tensión nominal: 1000 V, corriente nominal: 232 A,..
PTPOWER 95-FE
3260139
PHOENIX_CONTACT
3
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 232 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión PowerTurn, sección: 25 mm² - 95 mm², clase de montaje: NS 35/15, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3260139 |
|---|---|
| Unidad de embalaje | 3 pcs |
| Clave de venta | BE2211 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 129 (C_1_2017) |
| EAN | 4046356779050 |
| Peso por unidad (sin incluir el embalaje) | 182,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Número de polos | 1 |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Potenciales | 1 |
| Sección nominal | 95 mm² |
| Color | negro/amarillo |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 7,54 W |
| Corriente de carga máxima | 232 A (con una sección de conductor de 95 mm²) |
| Corriente nominal IN | 232 A |
| Tensión nominal UN | 1000 V AC |
| 1500 V DC | |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 9,8 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 25 mm2/4,5 kg |
| 95 mm²/14 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 25 mm² |
| Fuerza de tracción Valor nominal | 135 N |
| Prueba de tracción sección del conductor | 95 mm² |
| Fuerza de tracción Valor nominal | 351 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Valor nominal | 15 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 95 mm² |
| Corriente de corta duración | 11,4 kA |
| Resultado prueba térmica | Prueba aprobada |
| Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura | 192 |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Resultado ensayo de envejecimiento | Prueba aprobada |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s2)2/Hz |
| Aceleración | 3,12 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Datos de conexión
| Tipo de conexión | Conexión Power Turn |
|---|---|
| Longitud a desaislar | 40 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 25 mm² |
| Sección de conductor rígido máx. | 95 mm² |
| Sección de conductor AWG mín. | 4 |
| Sección de conductor AWG máx. | 4/0 |
| Sección de conductor flexible mín. | 25 mm² |
| Sección de conductor flexible máx. | 95 mm² |
| Sección del conductor flexible AWG mín. | 4 |
| Sección del conductor flexible AWG máx. | 4/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 95 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 95 mm² |
| Sección con peine puenteador rígido máx. | 95 mm² |
| Sección con peine puenteador flexible máx. | 70 mm² |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 25 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 25 mm² |
| Sección de conductor conectable sólido (EF007337) | 25 mm² |
| Corriente nominal In (EF008250) | 232 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 25 mm |
| Altura (EF000040) | 105.5 mm |
| Profundidad (EF000049) | 99.8 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Multicolor |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3260139-PTPOWER 95-FE | 120 Kbytes |
|
