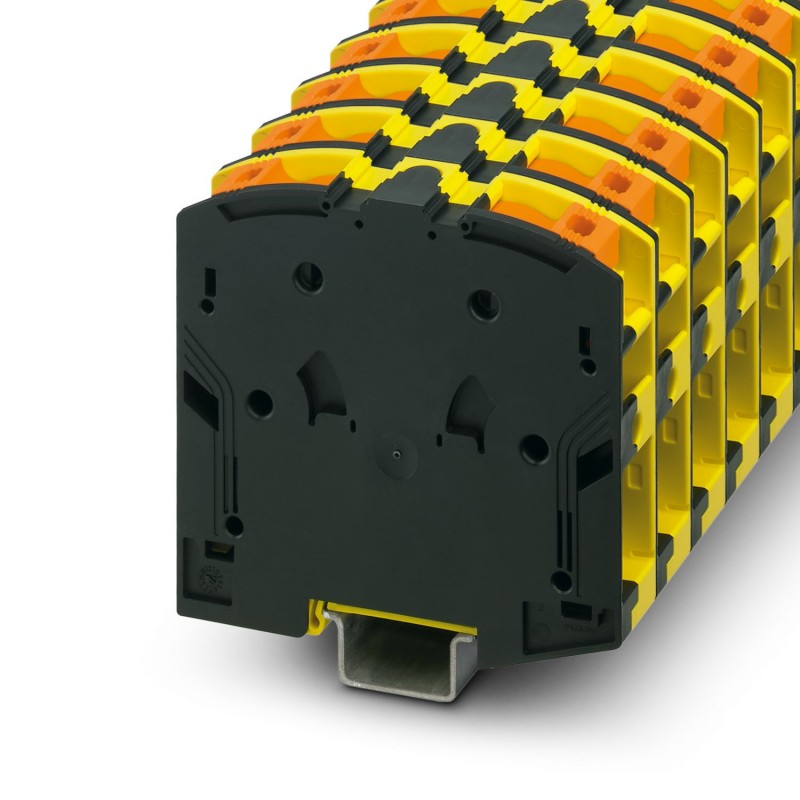

PTPOWER 50-FE 3260063 PHOENIX CONTACT Borne de corriente, tensión nominal: 1000 V, corriente nominal: 150 A,..
PTPOWER 50-FE
3260063
PHOENIX_CONTACT
10
Borne de corriente, tensión nominal: 1000 V, corriente nominal: 150 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión PowerTurn, 1er piso, sección: 10 mm² - 70 mm², clase de montaje: NS 35/15, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne de potencia |
| Número de polos | 1 |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 4,73 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 50 mm² |
| Sección de dimensionamiento AWG | 2/0 |
| 1er piso | |
| Longitud de pelado | 30 mm ... 32 mm |
| Calibre macho | A10 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 10 mm² ... 70 mm² |
| Sección de conductor AWG | 6 ... 2/0 (Convertido según IEC) |
| Sección de conductor flexible | 10 mm² ... 70 mm² |
| Sección de cable flexible [AWG] | 6 ... 2/0 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 10 mm² ... 50 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 10 mm² ... 50 mm² |
| Sección con peine puenteador rígido | 10 mm² ... 50 mm² |
| Sección con peine puenteador flexible | 10 mm² ... 50 mm² |
| Sección con peine puenteador flexible con puntera y sin manguito de plástico | 10 mm² ... 50 mm² |
| Sección con peine puenteador flexible con puntera y con manguito de plástico | 10 mm² ... 50 mm² |
| Corriente nominal | 150 A |
| Corriente de carga máxima | 150 A (con una sección de conductor de 50 mm²) |
| Tensión nominal | 1000 V |
| 1er piso Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 10 mm² ... 70 mm² |
| Sección de cable rígido [AWG] | 8 ... 2/0 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 10 mm² ... 50 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 10 mm² ... 50 mm² |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 1206612 SZF 3-1,0X5,5 |
| 1201662 E/AL-NS 35 | |
| Lista puentes | / EB 2-20/PT / 3260067 |
| / EB 3-20/PT / 3260068 | |
| Datos puente | 131 A / 50 mm² |
| Incremento de temperatura Ex | 40 K (147 A / 50 mm²) |
| Tensión nominal | 1100 V |
| para puentear con puente de inserción | 1100 V |
| Tensión de aislamiento de dimensionamiento | 1000 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 134 A |
| Corriente de carga máxima | 134 A |
| Resistencia de contacto | 0,16 mΩ |
| Datos de conexión Ex Generalidades | |
| Longitud de la puntera | 30 mm ... 32 mm |
| Longitud a desaislar | 30 mm |
| Sección nominal | 50 mm² |
| Sección de dimensionamiento AWG | 1/0 |
| Capacidad de conexión, cable rígido | 10 mm² ... 70 mm² |
| Capacidad de conexión AWG | 8 ... 2/0 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 50 mm² |
Dimensiones
| Anchura | 20 mm |
| Altura | 101 mm |
| Profundidad en NS 35/15 | 105 mm |
Datos del material
| Color | multicolor |
| negro (RAL 9005) | |
| amarillo (RAL 1018) | |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/15 |
Datasheet - PDF
