HV M8/2
3049550
PHOENIX_CONTACT
25

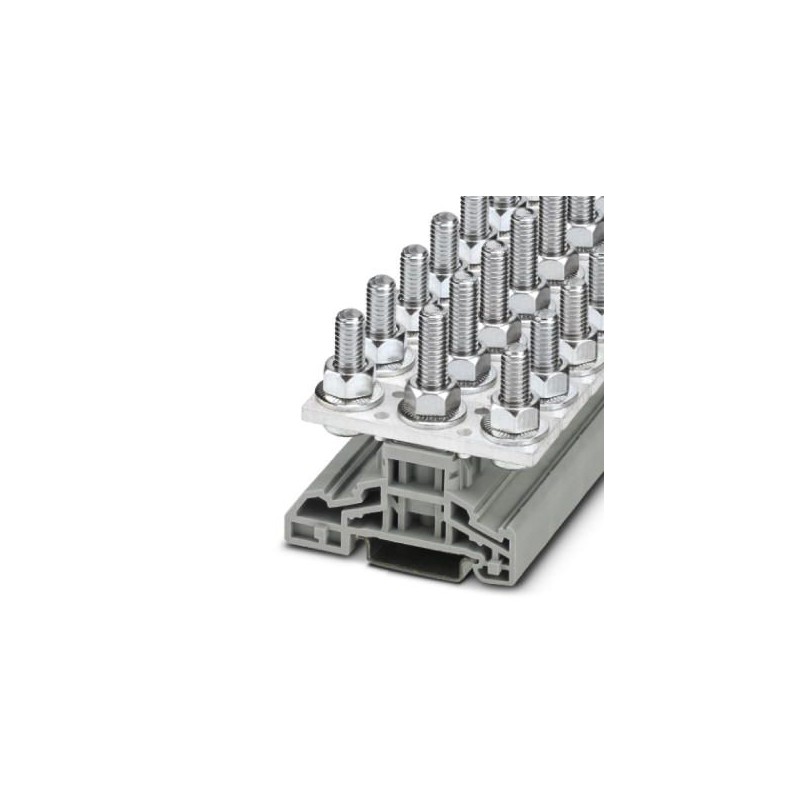

Empalmador de conectores, tipo de conexión: Conexión por espárrago, número de conexiones: 2, anchura: 21 mm, altura: 63,5 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15
Empalmador de conectores, tensión nominal: 1000 V, corriente nominal: 150 A, número de conexiones: 2, tipo de conexión: Conexión por espárrago, Sección de dimensionamiento: 50 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris
Conectividad armarios industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 3049550 |
---|---|
Unidad de embalaje | 25 pcs |
Clave de venta | BE4212 - |
Cantidad de pedido mínima | 25 pcs |
Página del catálogo | Página 551 (C_1_2017) |
EAN | 4046356310307 |
Peso por unidad (sin incluir el embalaje) | 119,412 g |
Número de tarifa arancelaria | 85369010 |
País de origen | DE (Alemania) |
Número de pisos | 1 |
---|---|
Número de conexiones | 2 |
Sección nominal | 50 mm² |
Color | gris |
Aislamiento | PA |
Clase de combustibilidad según UL 94 | V0 |
Tensión transitoria de dimensionamiento | 8 kV |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Grupo material aislante | I |
Potencia disipada máxima con condición nominal | 4,73 W |
Conexión según norma | IEC 60947-7-1 |
Corriente nominal IN | 150 A |
Corriente de carga máxima | 150 A |
Tensión nominal UN | 1000 V |
Pared lateral abierta | No |
Resultado ensayo de tensión transitoria | Prueba aprobada |
Valor nominal ensayo de tensión transitoria | 9,8 kV |
Resultado prueba de tensión alterna soportable | Prueba aprobada |
Valor nominal tensión alterna soportable | 2,2 kV |
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
Asiento fijo sobre superficie de fijación | NS 35 |
Valor nominal | 10 N |
Resultado de la comprobación de caída de tensión | Prueba aprobada |
Exigencia Caída de tensión | ≤ 3,2 mV |
Resultado de la verificación de calentamiento | Prueba aprobada |
Result. ensayo corr. corta dur. | Prueba aprobada |
Ensayo de corriente de corta duración sección del conductor | 50 mm² |
Corriente de corta duración | 6 kA |
Resultado prueba térmica | Prueba aprobada |
Comprobación de características térmicas (llama de aguja) tiempo de acción | 10 s |
Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
Nivel ASD | 0,02 g²/Hz |
Aceleración | 0,8 g |
Duración de ensayo por eje | 5 h |
Direcciones de ensayo | Ejes X, Y y Z |
Resultado prueba de choque | Prueba aprobada |
Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
Tipo de choque | Semisinusoide |
Aceleración | 5g |
Duración del choque | 30 ms |
Número de choques por dirección | 3 |
Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Utilización estática de material aislante en frío | -60 °C |
Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 clase I | 2 |
NF F16-101, NF F10-102 clase F | 2 |
Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Longitud | 67 mm |
---|---|
Anchura | 21 mm |
Altura | 63,5 mm |
Altura NS 35/7,5 | 66 mm |
Altura NS 35/15 | 73,5 mm |
Longitud del espárrago | 21 mm |
Tipo de conexión | Conexión por espárrago |
---|---|
Sección de conductor rígido mín. | 2,5 mm² |
Sección de conductor rígido máx. | 50 mm² |
Sección de conductor flexible mín. | 2,5 mm² |
Sección de conductor flexible máx. | 50 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 2,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 50 mm² |
Conexión por terminal según la norma | DIN 46234 |
Sección transversal de la conexión del terminal de cable mín. | 2,5 mm² |
Sección transversal de la conexión del terminal de cable máx. | 50 mm² |
Longitud del espárrago | 21 mm |
Diámetro del espárrago | 8 mm |
Par de apriete mín. | 6 Nm |
Par de apriete máx. | 12 Nm |
Conexión por terminal según la norma | DIN 46235 |
Sección transversal de la conexión del terminal de cable mín. | 6 mm² |
Sección transversal de la conexión del terminal de cable máx. | 35 mm² |
Longitud del espárrago | 21 mm |
Diámetro del espárrago | 8 mm |
Par de apriete mín. | 6 Nm |
Par de apriete máx. | 12 Nm |
Conexión por terminal según la norma | DIN 46237 |
Sección transversal de la conexión del terminal de cable máx. | 10 mm² |
Longitud del espárrago | 21 mm |
Diámetro del espárrago | 8 mm |
Par de apriete mín. | 6 Nm |
Par de apriete máx. | 12 Nm |
Rosca de tornillo | M8 |
Par de apriete mín. | 6 Nm |
Par de apriete máx. | 12 Nm |
Conexión según norma | CSA |
---|---|
IEC 60947-7-1 | |
Clase de combustibilidad según UL 94 | V0 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PHOENIX CONTACT-3049550-HV M8/2 | 110 Kbytes |
