Ver más grande

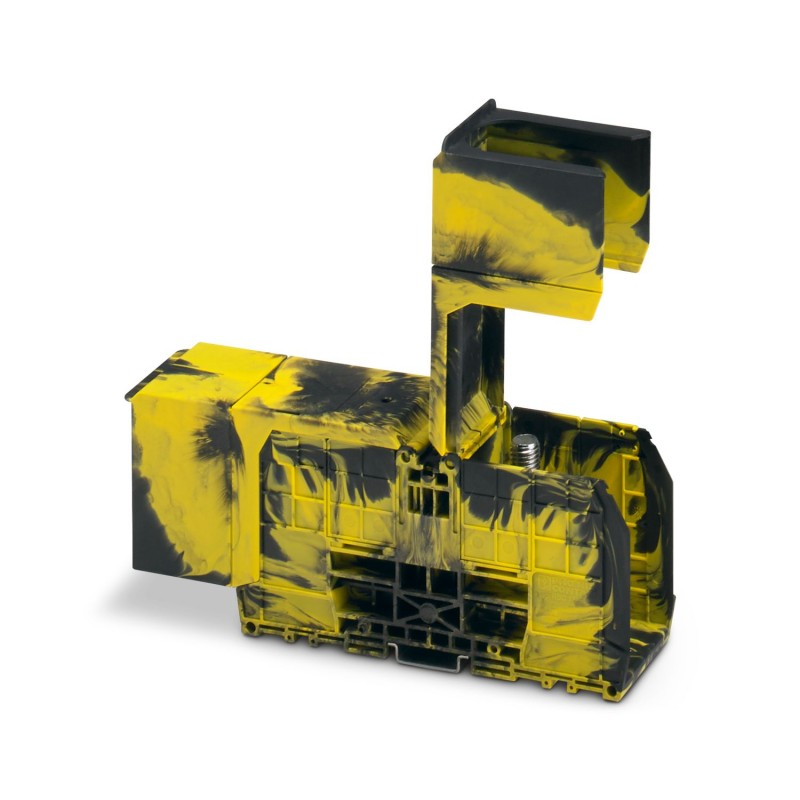

RBO 12-FE-HC 3247988 PHOENIX CONTACT Borne de conexión por espárrago, tensión nominal: 1500 V, corriente nom..
RBO 12-FE-HC
3247988
PHOENIX_CONTACT
5
Borne de conexión por espárrago, tensión nominal: 1500 V, corriente nominal: 415 A, número de conexiones: 2, número de polos: 1, tipo de conexión: Conexión por espárrago, Sección de dimensionamiento: 240 mm², clase de montaje: NS 35/7,5, NS 35/15, atornillado directo, color: negro/amarillo
Bloques de terminales > Terminal de conexión de paso
Conectividad armarios industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne de conexión por espárrago |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Número de polos | 1 |
| Paso | 49 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 13,78 W |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 240 mm² |
| 1er piso | |
| Longitud de pelado | La longitud de pelado depende de la indicación del fabricante del terminal de cable. |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal | 415 A |
| Corriente de carga máxima | 415 A (con una sección de conductor de 240 mm²) |
| Tensión nominal | 1500 V |
| Sección nominal | 240 mm² |
| Conexión de terminal de cable DIN 46234:1980-03 | |
| Conexión según norma | DIN 46234:1980-03 |
| Sección | 10 mm² ... 240 mm² |
| Gama de secciones AWG | 8 ... 500 kcmil (Convertido según IEC) |
| Diámetro ojete | 13 mm |
| Anchura | 38 mm |
| Diámetro del espárrago | 12 mm |
| Rosca de tornillo | M12 |
| Par de apriete | 14 ... 30 Nm |
| Conexión según norma | DIN 46235:1983-07 |
| Sección | 10 mm² ... 240 mm² |
| Gama de secciones AWG | 8 ... 500 kcmil (Convertido según IEC) |
| Diámetro ojete | 13 mm |
| Anchura | 42 mm |
| Diámetro del espárrago | 12 mm |
| Rosca de tornillo | M12 |
| Par de apriete | 14 ... 30 Nm |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 2 GD Ex eb IIC Gb |
| Rango de temperatura de funcionamiento | -60 °C ... 110 °C |
| Accesorios con certificado Ex | 0800886 E/NS 35 N |
| Lista puentes | / RBO 12-VS 2 / 3244669 |
| / RBO 12-VS 3 / 3244672 | |
| Datos puente | 415 A / 240 mm² |
| Incremento de temperatura Ex | 40 K (415 A / 240 mm²) |
| Tensión nominal | 1100 V |
| para puentear con puente | 1100 V |
| Tensión de aislamiento de dimensionamiento | 1000 V |
| analógica | (permanente) |
| Planta Ex Generalidades | |
| Corriente asignada | 415 A |
| Corriente de carga máxima | 415 A |
| Resistencia de contacto | 0,05 mΩ |
| Datos de conexión Ex Generalidades | |
| Ámbito del par de apriete | 14 Nm ... 30 Nm |
| Sección nominal | 240 mm² |
| Sección de dimensionamiento AWG | 500 kcmil |
| Capacidad de conexión, cable rígido | 10 mm² ... 240 mm² |
| Capacidad de conexión AWG | 8 ... 500 kcmil |
| Capacidad de conexión, cable flexible | 10 mm² ... 240 mm² |
| Capacidad de conexión AWG | 8 ... 500 kcmil |
| 2 conductores con la misma sección, rígidos | 10 mm² ... 240 mm² |
| 2 conductores con la misma sección AWG rígidos | 8 ... 500 kcmil |
| 2 conductores con la misma sección, flexibles | 10 mm² ... 240 mm² |
| 2 conductores con la misma sección AWG flexibles | 8 ... 500 kcmil |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 49 mm |
| Altura | 265 mm |
| Profundidad en NS 35/7,5 | 83,3 mm |
| Profundidad en NS 35/15 | 90,8 mm |
| Longitud del espárrago | 36,5 mm |
| Diámetro de taladro | 6,4 mm |
| Paso | 49 mm |
Datos del material
| Color | multicolor |
| negro (RAL 9005) | |
| amarillo (RAL 1018) | |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Ensayos eléctricos
| Prueba con tensión de impulso | |
| Tensión de prueba Valor nominal | 12 kV |
| Resultado | Prueba aprobada |
| Verificación de calentamiento | |
| Exigencia Ensayo de calentamiento | Aumento de temperatura ≤ 45 K |
| Resultado | Prueba aprobada |
| Corriente admisible de corta duración 240 mm² | 28,8 kA |
| Resultado | Prueba aprobada |
| Rigidez dieléctrica con frecuencia de operación | |
| Tensión de prueba Valor nominal | 2,7 kV |
| Resultado | Prueba aprobada |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Ensayos mecánicos
| Resistencia mecánica | |
| Resultado | Prueba aprobada |
| Fijación en el soporte | |
| Carril/superficie de fijación | NS 35 |
| Valor nominal Fuerza de ensayo | 20 N |
| Resultado | Prueba aprobada |
Condiciones medioambientales y de vida útil
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Resultado | Prueba aprobada |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s²)²/Hz |
| Aceleración | 0,8g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado | Prueba aprobada |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Resultado | Prueba aprobada |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 | |
| atornillado directo |
| Característica | Valor |
|---|---|
| Corriente nominal In (EF008250) | 415 A |
| Tensión nominal (EF000228) | 1500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de tornillo |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de tornillo |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 49 mm |
| Altura (EF000040) | 265 mm |
| Profundidad (EF000049) | 83.3 mm |
| Ejecución a prueba de explosión "Ex e" (EF008498) | Sí |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Multicolor |
| Pisos puenteados internamente (EF002661) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-3247988-RBO 12-FE-HC | 113 Kbytes |
|
