Ver más grande

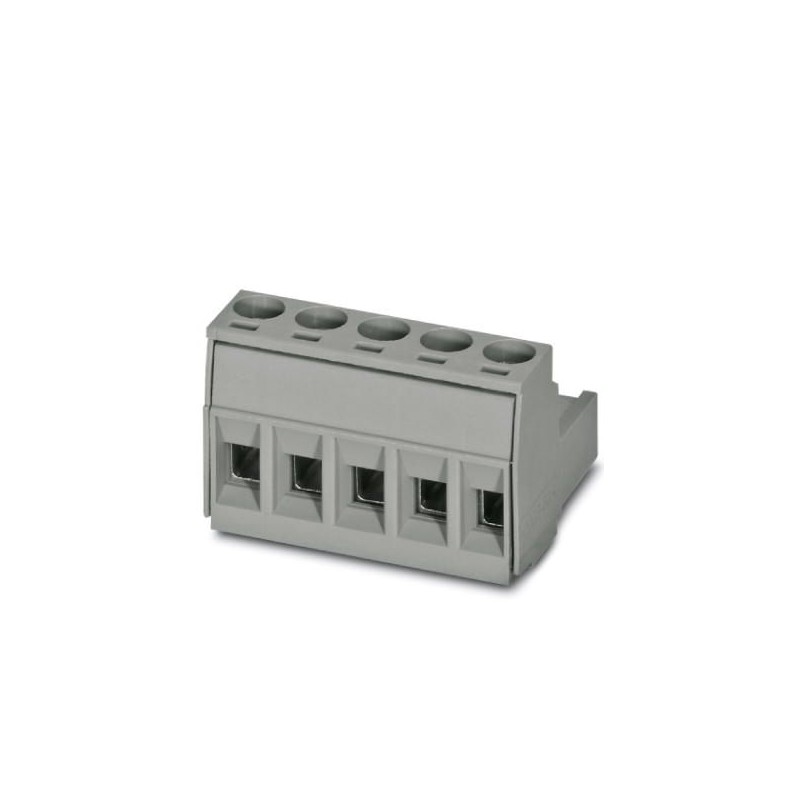

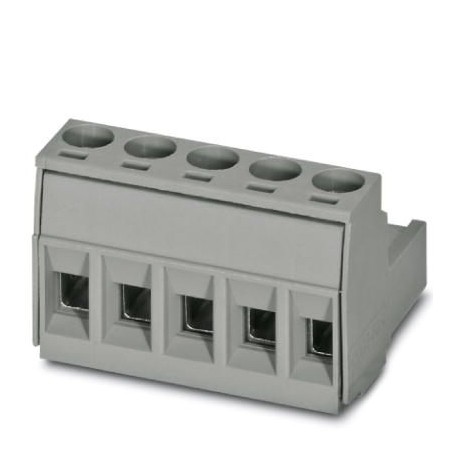

BCP-500- 3 GN 5448242 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 2,5 mm2, color..
BCP-500-3 GN
5448242
PHOENIX_CONTACT
100
Conector de placa de circuito impreso, sección nominal: 2,5 mm², color: verde blanquecino, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: BCP, paso: 5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: BASICLINE 2,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos comerciales
| El código para el pedido | Cinco millones cuatrocientos cuarenta y ocho mil doscientos cuarenta y dos |
|---|---|
| Piezas/paquete. | 100 PCS |
| Ventas clave | AAYBAA - |
| La cantidad de orden mínima | 100 PCS |
| GTIN | Cuatro billones cuarenta y seis millones trescientos cincuenta y seis millones ochocientos veintisiete mil novecientos cuatro |
| Peso por pieza (paquete incluido) | De 4.850 g |
| Número del arancel aduanero | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa y |
| País de origen | CN (China) |
General
| La familia artículo | BCP |
|---|---|
| N. de polos | Tres |
| Enlace | Tornillo de conexión con jaula |
| Grupo material aislante | El |
| Picos de tensión, fuerza (III/3) | 4 kV |
| Picos de tensión, fuerza (III/2) | 4 kV |
| Picos de tensión, fuerza (II/2) | 4 kV |
| Tensión nominal (III/3) | 250 V |
| Tensión nominal (III/2) | 320 V |
| Tensión nominal (II/2) | 630 V |
| Ataque de conformidad con | ES-VDE |
| Corriente nominal IN | 12 A |
| Sección Nominal | 2,5 mm2 |
| Corriente de carga máxima | 12 (con un conductor de sección transversal de 2,5 mm2) |
| Material aislante | PA |
| Clase de comportamiento según UL 94 | V0 |
| Pelar longitud | 7 mm |
| Hilo | M3 |
| Par de min. | 0.4 Nm |
| Par de torsión máx. | 0,5 Nm |
De enlace de datos
| Sección cruzada del Conductor, rígido, mín. | 0.2 mm2 |
|---|---|
| Sección cruzada del Conductor, rígido, máx. | 2,5 mm2 |
| Conductor de sección transversal flexible min. | 0.2 mm2 |
| Conductor de sección transversal flexible max. | 2,5 mm2 |
| Conductor de sección transversal flexible con crimpar el conector sin acolchado plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible con crimpar el conector sin acolchado plástico max. | 2,5 mm2 |
| Conductor de sección transversal flexible con aeh con collar de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible con aeh con collar de plástico max. | 2,5 mm2 |
| Sección transversal del conductor AWG min. | Veinte y cuatro |
| Sección transversal del conductor AWG max. | Doce |
| 2 conductores con el mismo diámetro, rígido, mín. | 0.2 mm2 |
| 2 conductores con el mismo diámetro, rígido máx. | 1 mm2 |
| 2 conductores con el mismo diámetro, flexible, min. | 0.2 mm2 |
| 2 conductores con el mismo diámetro, flexible, max. | 1,5 mm2 |
| 2 conductores con el mismo diámetro, flexible, con AEH sin acolchado plástico min. | 0,25 mm2 |
| 2 conductores con el mismo diámetro, flexible, con AEH sin acolchado plástico max. | 1 mm2 |
| 2 conductores con el mismo diámetro, flexible, con DOBLE AEH con collar de plástico min. | 0,5 mm2 |
| 2 conductores con el mismo diámetro, flexible, con DOBLE AEH con collar de plástico max. | 1,5 mm2 |
Las regulaciones y los requisitos
| Ataque de conformidad con | ES-VDE |
|---|---|
| CUL | |
| Clase de comportamiento según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Período de uso conforme al destino sin daños para el medio ambiente (EFUP): 50 años |
| La información sobre las sustancias peligrosas que figuran en la declaración del fabricante en "Downlaods" |
Ranking
eCl@ss 4.0272607xxeCl@ss 4.1Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.0Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones ciento veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y nueve millones ciento veintiún mil cuatrocientos treinta y dosUNSPSC 12.01Treinta y nueve millones ciento veintiún mil cuatrocientos nueveUNSPSC 13.2Treinta y nueve millones ciento veintiún mil cuatrocientos nueve
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
