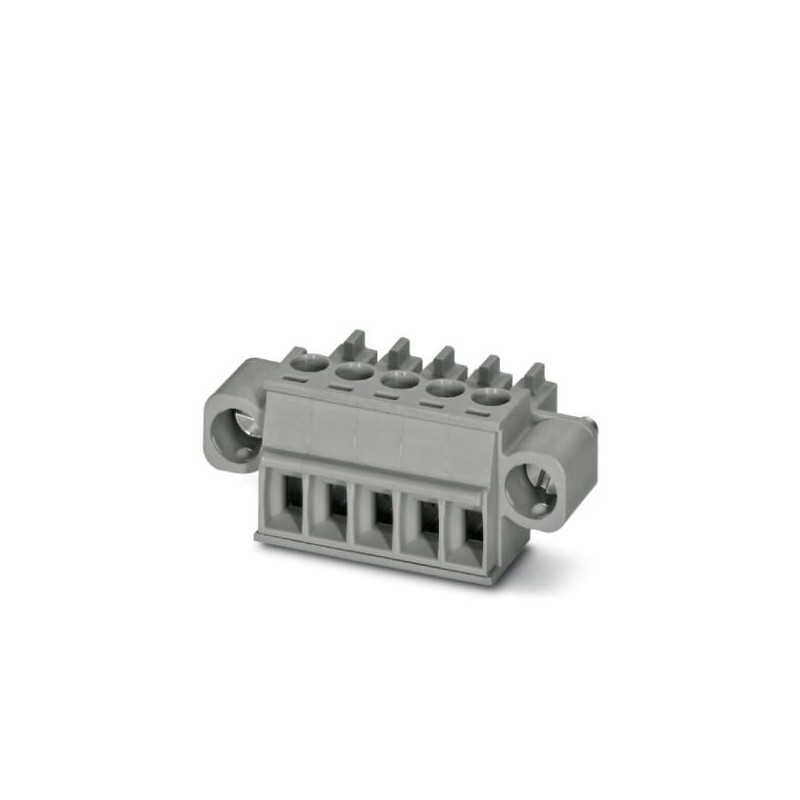

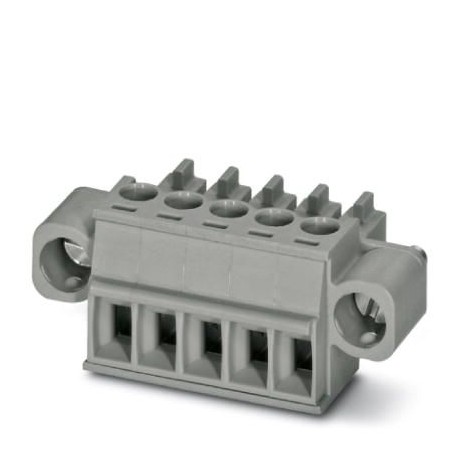

BCP-350F-14 BK 5452523 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 1,5 mm2, colo..
BCP-350F-14 BK
5452523
PHOENIX_CONTACT
100
Producto bajo demanda, no admite devolución.
Conector de placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 14, número de filas: 1, número de polos: 14, número de conexiones: 14, familia de artículos: BCP-F, paso: 3,5 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: BASICLINE 1,5, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos comerciales
| Clave de orden | 5452523 |
|---|---|
| Unidad de embalaje | 100 PIEZAS |
| Clave de ventas | E1 - Conector PCB |
| nota | Producción por encargo (sin devoluciones) |
| GTIN | 4046356850582 |
| Peso por pieza (excluyendo el embalaje) | 10.237 g |
| Peso por pieza (incluyendo embalaje) | 10.237 g |
| Número de arancel aduanero | 85366990 |
| País de origen | CN (China) |
Dimensiones
| Longitud [ l ] | 16,1 milímetros |
|---|---|
| Anchura [ w ] | 59,3 mm |
| Altura [ h ] | 11,1 milímetros |
| Dimensión de la cuadrícula | 3,5 mm |
| Medida a | 45,5 mm |
General
| Familia de artículos | BCP-F |
|---|---|
| Número de polos | 14 |
| Tipo de conexión | Conexión de tornillo con manga de tirador |
| Grupo de materiales aislantes | Yo |
| Tensión de sobretensión nominal (III/3) | 2,5 kV |
| Tensión de sobretensión nominal (III/2) | 2,5 kV |
| Tensión de sobretensione nominal (II/2) | 2,5 kV |
| Tensión nominal (III/3) | 160 V |
| Tensión nominal (III/2) | 160 V |
| Tensión nominal (II/2) | 320 V |
| Conexión según el estándar | EN-VDE |
| Corriente nominal IN | 8 A |
| Sección nominal | 1,5 mm² |
| Corriente máxima de carga | 8 A (con una sección transversal de conductor de 1,5 mm²) |
| Material aislante | PAPÁ |
| Clase de inflamabilidad según la UL 94 | V0 |
| Mandril de vía | A1 |
| Longitud de extracción | 7 milímetros |
| Rosca | M2 |
| Ajuste mínimo de par | 0,22 nanómetro |
| Par de apriete máx. | 0,25 Nanómetro |
Datos de conexión
| Sección transversal del conductor rígida mínima | 0,2 mm² |
|---|---|
| Sección transversal del conductor rígido máximo | 1,5 mm² |
| Sección transversal del conductor flexible mínima. | 0,2 mm² |
| Sección transversal del conductor flexible máximo. | 1,5 mm² |
| Sección transversal del conductor flexible con virula sin funda de plástico mínimo | 0,25 mm² |
| Sección transversal del conductor flexible con férula sin funda de plástico al máximo | 1,5 mm² |
| Sección transversal del conductor flexible con virula y manga de plástico mínimo | 0,25 mm² |
| Sección transversal del conductor flexible con férula y manga de plástico máximo: | 0,5 mm² |
| Sección transversal del conductor AWG mínimo | 24 |
| Sección transversal del conductor AWG máximo | 16 |
| 2 conductores de la misma sección transversal rígida | 0,2 mm² |
| 2 conductores de la misma sección transversal rígido máximo | 0,5 mm² |
| 2 conductores de la misma sección transversal flexible mínimo | 0,25 mm² |
| 2 conductores de la misma sección transversal flexible máximo | 0,75 mm² |
| 2 conductores de la misma sección transversal flexibles con AEH sin manga de plástico mínimo | 0,25 mm² |
| 2 conductores de la misma sección transversal flexibles con AEH sin manga de plástico máximo | 0,34 mm² |
| 2 conductores de la misma sección transversal flexibles con TWIN-AEH con manga de plástico mínimo | 0,5 mm² |
| 2 conductores de la misma sección transversal flexibles con TWIN-AEH con manga plástica max | 0,5 mm² |
Normas y reglamentos
| Conexión según el estándar | EN-VDE |
|---|---|
| CUL | |
| Clase de inflamabilidad según la UL 94 | V0 |
Cumplimiento ambiental de productos
| REACh SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Periodo de Uso Previsto (EFUP): 50 años |
| La información sobre sustancias peligrosas puede encontrarse en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | Referencia 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 14 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
