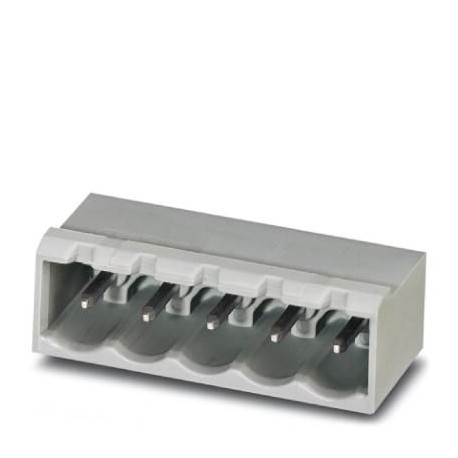

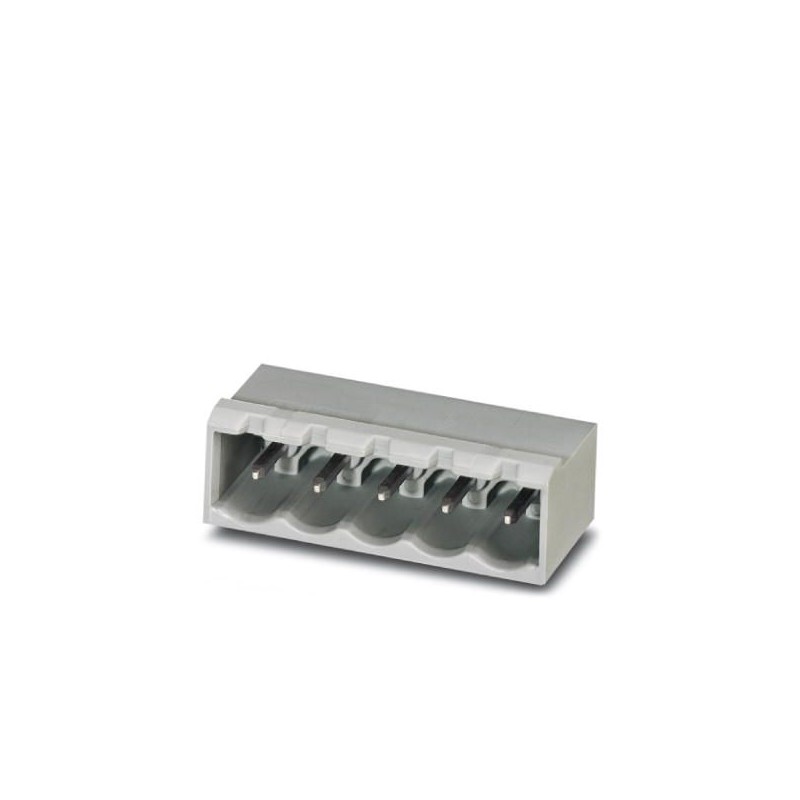

BCH-508HS-22 BK 5452089 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dimensionamient..
BCH-508HS-22 BK
5452089
PHOENIX_CONTACT
100
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 22, paso: 5,08 mm, color: negro, superficie contactos: Estaño, montaje: Soldadura por ola
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Sn, tipo de conexión del contacto: Macho, número de potenciales: 22, número de filas: 1, número de polos: 22, número de conexiones: 22, familia de artículos: BCH-HS, paso: 5,08 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Cinco millones cuatrocientos cinquenta y dos mil ochenta y nueve |
|---|---|
| Unidad de embalaje | 100 pc |
| Cantidad de orden mínima | 100 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4046356854924 |
| Peso por Pieza (sin incluir el embalaje) | 8.440 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos treinta |
| País de origen | CN (China) |
Dimensiones
| Longitud [ l ] | 12 mm |
|---|---|
| Ancho | 113.76 mm |
| Cancha | 5.08 mm |
| La dimensión de una | 106.68 mm |
| Ancho [ w ] | 113.76 mm |
| Altura [ h ] | 12.07 mm |
| Altura | 8.57 mm |
| La longitud de la soldadura del pin | 3.5 mm |
| Pin dimensiones | 1 x 1 mm |
| Longitud | 12 mm |
General
| Gama de artículos | BCH-HS |
|---|---|
| Material aislante grupo | Yo |
| Tensión de impulso admisible (III/3) | 4 kV |
| Tensión de impulso admisible (III/2) | 4 kV |
| Tensión de impulso admisible (II/2) | 4 kV |
| Tensión asignada (III/3) | 250 V |
| Tensión asignada (III/2) | 320 V |
| Tensión nominal (II/2) | 400 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 12 Un |
| Corriente de carga máxima | 12 Un |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Color | negro |
| Número de posiciones | Veintidos |
Normas y Reglamentos
| Conexión en acc. con el estándar de | ES-VDE |
|---|---|
| CUL | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.1Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.0Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos doseCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos doseCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos dos
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dosUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos nueve
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 22 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
