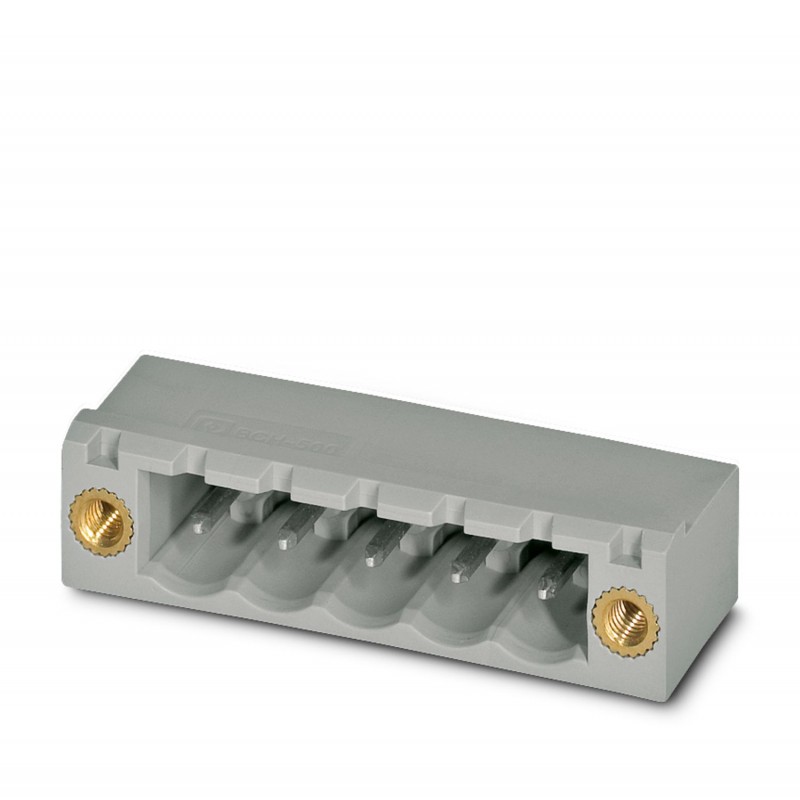

BCH-500HF- 3 GN 5445261 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5 mm2, co..
BCH-500HF-3 GN
5445261
PHOENIX_CONTACT
100
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde blanquecino, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: BCH-HF, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Base de la PCB, sección transversal nominal: 2,5 mm2, color: blanco verde, corriente nominal: 12 A, voltaje de dimensionamiento (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: enchufe, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, serie de productos: BCH-HF, paso de 5 mm, montaje: soldadura por onda, disposición de pines: pinado lineal, longitud del pasador [P]: 3,23 mm, número de pasadores de soldadura por potencial: 1, sistema de pasadores: BASICLINE 2.5, Orientación del pasador de inserción: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Brida roscada, tipo de empaquetado: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Zócalo básico para placas de circuito impreso |
| Familia de productos | BCH-HF |
| Línea de productos | Conectores COMBICON M |
| tipo | estándar |
| Número de polos | 3 |
| Paso | 5 milímetros |
| Número de conexiones | 3 |
| Número de filas | 1 |
| Número de potenciales | 3 |
| Brida de fijación | Brida roscada |
| Diseño de pines | Fijación lineal |
| Número de pasadores de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 01 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 320 V |
| Tensión de dimensionamiento (III/3) | 250 V |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 320 V |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Tensión de dimensionamiento (II/2) | 400 V |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Reborde | |
| Apriete | 0,3 Nm |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Estañado galvánico |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Área de soldadura de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Información material - caso | |
| Color (Estuche) | Blanco Verde (6019) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Temperatura de ensayo de dureza Brinell según EN 60695-10-2 | 125 °C |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores sin alimentación conmutable (COC). Para un uso adecuado al previsto, no deben encenderse ni desconectarse mientras estén todavía activos o bajo carga. |
| Dibujo acotado |  |
| Paso | 5 milímetros |
| Anchura [w] | 25 milímetros |
| Altura [h] | 11,8 milímetros |
| Longitud [l] | 12 milímetros |
| Altura de instalación | 8,57 milímetros |
| Longitud del vástago de soldadura [P] | 3,23 milímetros |
| Tamaños de vástago | 1 x 1 mm |
| Diseño de placa de circuito impreso | |
| Diámetro del orificio | 1,4 mm |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Tensión nominal de impulso (III/3) | 4 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 3 milímetros |
| Valor mínimo de fuga (III/3) | 3,2 milímetros |
| Tensión nominal de aislamiento (III/2) | 320 V |
| Tensión nominal de impulso (III/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 3 milímetros |
| Valor mínimo de fuga (III/2) | 3 milímetros |
| Tensión nominal de aislamiento (II/2) | 400 V |
| Tensión nominal de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 3 milímetros |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
