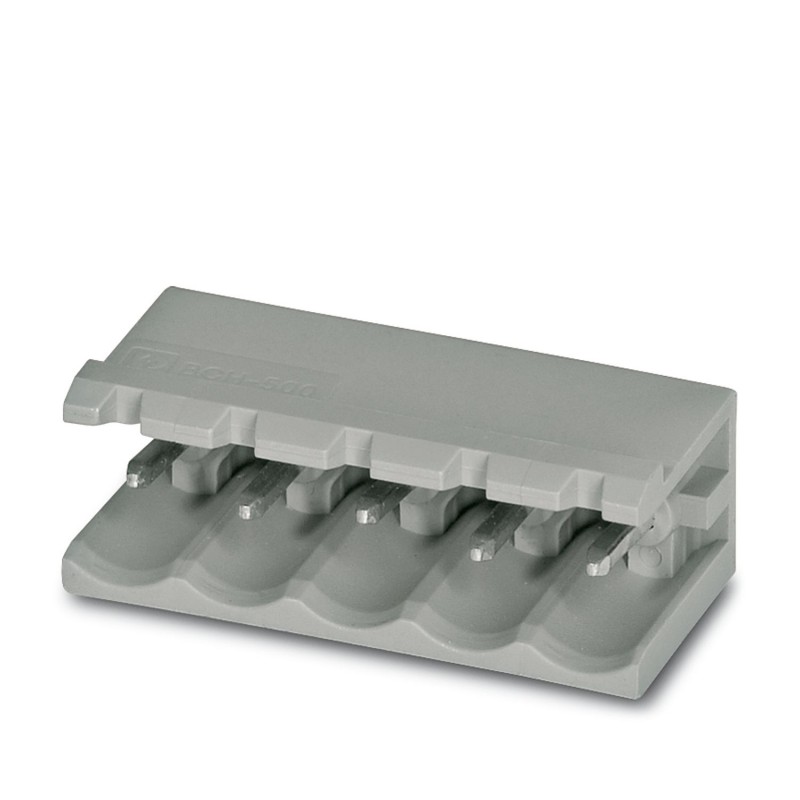

BCH-500H-23 GN 5445232 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5 mm2, col..
BCH-500H-23 GN
5445232
PHOENIX_CONTACT
100
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde blanquecino, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 23, número de filas: 1, número de polos: 23, número de conexiones: 23, familia de artículos: BCH-H, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Colector de la PCB, sección transversal nominal: 2,5 mm2, color: verde blanco, corriente nominal: 12 A, voltaje de referencia (III/2): 320 V, área de contacto: Sn, tipo de contacto: Macho, número de potenciales: 23, número de filas: 1, número de polos: 23, número de conexiones: 23, rango de artículo: BCH-H, paso de 5 mm, montaje: Soldadura por onda, plano del husillo: Pinout lineal, longitud del husillo [P]: 3,23 mm, Número de pines por potencial: 1, Sistema de enchufe: BASICLINE 2,5, Orientación del patrón de enchufe: Estándar, Bloqueo: sin ella, Tipo de fijación: sin ella, Tipo de envase: Embalado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Conector de PCB |
| Gama de productos | BCH-H |
| Línea de productos | Conectores COMBICON M |
| tipo | estándar |
| Número de polos | 23 |
| Pasos | 5 milímetros |
| Número de conexiones | 23 |
| Número de filas | 1 |
| Número de potenciales | 23 |
| Brida de montaje | sin |
| Trama de pinado | Pinado lineal |
| Número de pines por potencial | 1 |
| Estado de la gestión de datos | |
| Revisión del artículo | 00 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 320 V |
| Voltaje de referencia (III/3) | 250 V |
| Tensión nominal de resistencia a impactos (III/3) | 4 kV |
| Voltaje nominal (III/2) | 320 V |
| Voltaje de resistencia a impactos (III/2) | 4 kV |
| Voltaje de referencia (II/2) | 400 V |
| Voltaje de resistencia a descargas eléctricas (II/2) | 4 kV |
| Tipo de montaje | Soldadura por ondas |
| Trama de pinado | Pinado lineal |
| Indicación del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de triquitas según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Calidad de la superficie | Estanhadado galvánico |
| Superficie metálica, área de contacto (capa superior) | Estaño (4 - 8 μm Sn) |
| Superficie metálica, área de contacto (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Superficie metálica, área de soldadura (capa superior) | Estaño (4 - 8 μm Sn) |
| Superficie metálica, área de soldadura (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Indicación de materiales - carcasa | |
| Colores (Estuches) | Verde Blanco (6019) |
| Material aislante | PAPÁ |
| Grupo de Aislamiento | Yo |
| CRI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Clase de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por hilo incandescente GWIT según la norma EN 60695-2-13 | 775 |
| Temperatura de prueba de presión de bola según la norma EN 60695-10-2 | 125 °C |
| Información operativa | Los conectores MINICONNEC son conectores sin alimentación conmutada (COC) conforme a la norma DIN EN 61984. Cuando se usan correctamente, no deberían enchufarse ni desconectarse si están bajo carga o encendidos. |
| Dibujo en dimensiones |  |
| Pasos | 5 milímetros |
| Anchura [w] | 115 milímetros |
| Altura [h] | 11,8 milímetros |
| Longitud [l] | 12 milímetros |
| Altura de montaje | 8,57 milímetros |
| Longitud del pasador de soldadura [P] | 3,23 milímetros |
| Dimensiones de los pasadores | 1 x 1 mm |
| Diseño de PCB | |
| Diámetro de perforación | 1,4 mm |
| Distancias aéreas y líneas traseras | |
| Especificación de control | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de Aislamiento | Yo |
| Resistencia a corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | SIC 600 |
| Tensión de aislamiento nominal (III/3) | 250 V |
| Tensión nominal de resistencia a impactos (III/3) | 4 kV |
| valor mínimo de distancia en el aire - campo no homogéneo (III/3) | 3 milímetros |
| valor mínimo de creepage (III/3) | 3,2 milímetros |
| Tensión de aislamiento nominal (III/2) | 320 V |
| Voltaje de choque nominal (III/2) | 4 kV |
| valor mínimo de distancia en el aire - campo no homogéneo (III/2) | 3 milímetros |
| valor mínimo de creepage (III/2) | 3 milímetros |
| Tensión de aislamiento nominal (II/2) | 400 V |
| Voltaje de resistencia a descargas eléctricas (II/2) | 4 kV |
| Valor mínimo de distancia en el aire - campo no homogéneo (II/2) | 3 milímetros |
| valor mínimo de creepage (II/2) | 3,2 milímetros |
| Condiciones ambientales | |
| Temperatura ambiente (Operativo) | -40 °C... 100 °C (dependiendo de la curva de descalificación) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Empaquetado en un cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 23 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
