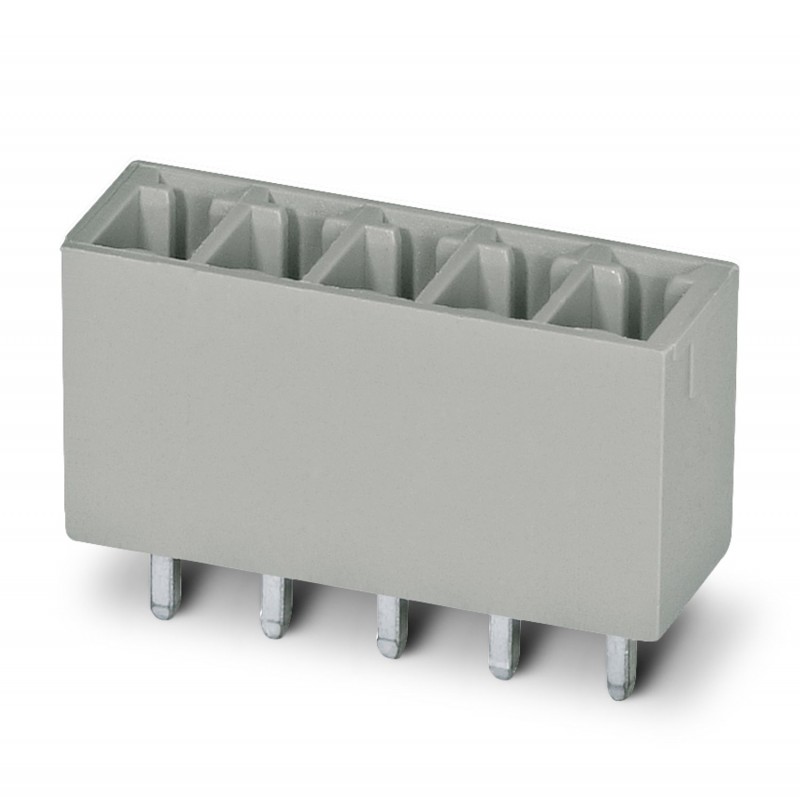

BCH-381V-18 GN 5444806 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 1,5 mm2, col..
BCH-381V-18 GN
5444806
PHOENIX_CONTACT
100
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: verde blanquecino, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 18, número de filas: 1, número de polos: 18, número de conexiones: 18, familia de artículos: BCH-V, paso: 3,81 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Colectores de PCB, sección transversal nominal: 1,5 mm2, color: verde pastel, corriente nominal: 8 A, voltaje nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de potenciales: 18, número de filas: 1, número de posiciones: 18, número de conexiones: 18, gama de productos: BCH-V, paso de 3,81 mm, montaje: Soldadura por onda, disposición de pines: Pinning lineal, pasador de soldadura [P]: 3,4 mm, número de pines de soldadura por potencial: 1, sistema de enchufe: BASICLINE 1,5, Patrón de conector de pines alineación: Estándar, bloqueo: sin, montaje: sin, tipo de embalaje: empaquetado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Cabezales de PCB |
| familia de productos | BCH-V |
| Línea de productos | Conectores COMBICON S |
| tipo | estándar |
| Número de posiciones | 18 |
| Alquitrán | 3,81 milímetros |
| Número de conexiones | 18 |
| Número de filas | 1 |
| Número de potenciales | 18 |
| Brida de montaje | sin |
| Diseño de pines | Fijación lineal |
| Pines de soldadura por potencial | 1 |
| Estado de la gestión de datos | |
| Revisión del artículo | 01 |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Resistencia de contacto | 2 mΩ |
| Tensión nominal (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| Tensión nominal (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 320 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | Estañado |
| Área de contacto de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Área de soldadura de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de soldadura de la superficie metálica (capa intermedia) | Níquel (1,5 - 4 μm Ni) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Verde pastel (6019) |
| Material aislante | Asesino Fantasma |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por cable incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de la bola según la norma EN 60695-10-2 | 125 °C |
| Dibujo dimensional |  |
| Alquitrán | 3,81 milímetros |
| Anchura [w] | 69,97 mm |
| Altura [h] | 12,6 milímetros |
| Longitud [l] | 7,4 milímetros |
| Altura instalada | 9,2 milímetros |
| Longitud del pin de soldadura [P] | 3,4 milímetros |
| Dimensiones del pin | 0,8 x 0,8 mm |
| Diseño de PCB | |
| Diámetro del agujero | 1,2 mm |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Soporte de contacto en el inserto | |
| Especificación | IEC 60512-15-1:2008-05 |
| Soporte de contacto en el inserto Requisitos >20 N | Prueba superada |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 25 |
| Resistencia de inserción por posiciones. Aproximadamente. | 8 N |
| Retira la fuerza por posición. Aproximadamente. | 6 N |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 20 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Distancias de aire y fuga | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 1,5 mm |
| distancia mínima de fuga (III/3) | 2 milímetros |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 1,5 mm |
| distancia mínima de fuga (III/2) | 1,5 mm |
| Tensión nominal de aislamiento (II/2) | 320 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 1,5 mm |
| distancia mínima de fuga (II/2) | 1,6 mm |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 2,95 kV |
| Resistencia de contacto R1 | 2 mΩ |
| Resistencia de contacto R2 | 2,1 mΩ |
| Ciclos de inserción/retirada | 25 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Prueba climática | |
| Especificación | ISO 6988:1985-02 |
| Tensión corrosiva | 0,2 dm3Así que2en 300 DM3/40 °C/1 ciclo |
| Estrés térmico | 105 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 1,39 kV |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 18 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.81 mm |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 3.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
