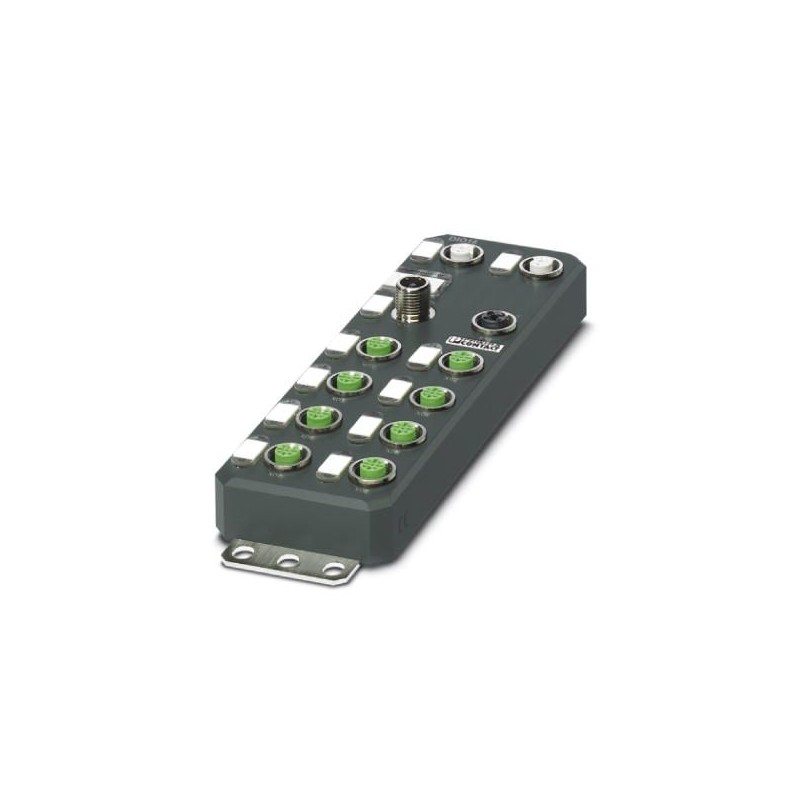

AXL E EC DIO16 M12 6P 2701522 PHOENIX CONTACT Axioline E, Equipo de entrada/salida digital, EtherCAT®, Conec..
AXL E EC DIO16 M12 6P
2701522
PHOENIX_CONTACT
Axioline E, Equipo de entrada/salida digital, EtherCAT®, Conector M12, Entradas digitales: 16, 24 V DC, tecnología de conexión: 4 conductores, Salidas digitales: 16, 24 V DC, tecnología de conexión: 3 conductores, Carcasa de plástico, índice de protección: IP65/IP67
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2701522 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI7DE - |
| Página del catálogo | Página 192 (C_6_2017) |
| EAN | 4046356763721 |
| Peso por unidad (sin incluir el embalaje) | 541,300 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 60 mm |
| Altura | 185 mm |
| Profundidad | 30,5 mm |
| Observación acerca de indicaciones de medida | La altura es de 212 mm, incluyendo las solapas de fijación. |
| Distancia entre taladros | 198,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP65/IP67 |
Interfaces
| Denominación | EtherCAT® |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Tecnología de conexión rápida M12 |
| Nota acerca del tipo de conexión | Codificado D |
| Denominación punto de conexión | Cable de cobre |
| Velocidad de transmisión | 100 MBit/s (con autonegociación) |
| Número de polos | 4 |
Límites del sistema del acoplador de bus
| Denominación | EtherCAT® |
|---|---|
| Tipo de aparato | Esclavo EtherCAT® |
| Protocolos específicos del sistema | Protocolos Mailbox CANopen®over EtherCAT® |
| Protocolos Mailbox File access over EtherCAT® | |
| Tipo de direccionamiento | Auto-increment addressing |
| Fixed position addressing | |
| Logical addressing | |
| Especificación | ETG.1000 V1.02 |
Alimentación
| Denominación | Actuadores (UA) para otros dispositivos |
|---|---|
| Tipo de conexión | Conector enchufable M12 (codificado T) |
| Número de polos | 4 |
| Tensión de alimentación | 24 V DC |
| Zona de tensión nominal de alimentación | 18 V DC ... 31,2 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | típ. 3 mA ±15 % (con 24 V DC) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 y 3 |
| Tipo de conexión | Conectores M12 con dotación doble |
| Técnica de conexión | 4 conductores |
| Número de entradas | 16 |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de la alimentación de sensores |
| Tiempo de filtro de entrada | < 1000 µs |
| Margen de tensión de entrada Señal "0" | 0 V ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | típ. 3 mA |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conectores M12 con dotación doble |
| Técnica de conexión | 3 conductores |
| Número de salidas | 16 |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de las salidas |
| Tensión de salida | 24 V DC |
| Tensión nominal de salida | 24 V DC (De la tensión US) |
| Corriente de salida máxima por canal | 500 mA |
| Carga nominal inductiva | 12 VA (1,2 H, 48 Ω, con tensión nominal) |
| Carga nominal resistiva | 12 W (48 Ω, con tensión nominal) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 24 V (alimentación de la lógica y de sensores, entradas y salidas digitales)/conexión de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 24 V (alimentación de la lógica y de sensores, entradas y salidas digitales)/conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de la lógica y de sensores, entradas y salidas digitales)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 1)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 2)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 1)/conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores)/alimentación de 24 V (alimentación de la lógica y de sensores, entradas y salidas digitales) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores) / conexión de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores) / conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores)/FE 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 30g, duración 11 ms, impulso de choque en forma de semisinusoide | |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 16 |
| Número de salidas digitales (EF001993) | 16 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Corriente de entrada en la señal 1 (EF001428) | 0.003 mA |
| Tensión de entrada permitida (EF007554) | 0 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Ninguno |
| Corriente de salida (EF003202) | 0.5 A |
| Tensión de salida permitida (EF007553) | 24 V |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | Sí |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 2 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP65/IP67 |
| Tiempo de retardo con cambio de señal (EF002382) | 0 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
