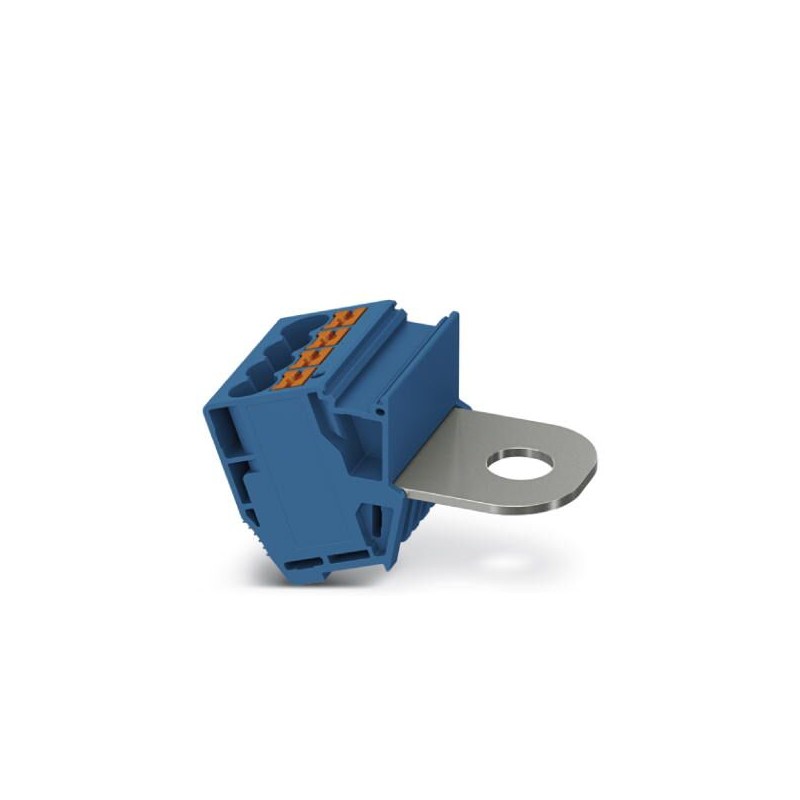

AGK PT 4X6/M10 BU 1083237 PHOENIX CONTACT Borna de derivación, tensión nominal: 1000 V, corriente nominal: 4..
AGK PT 4X6/M10 BU
1083237
PHOENIX_CONTACT
10
Borna de derivación, tensión nominal: 1000 V, corriente nominal: 41 A, número de conexiones: 5, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 6 mm², 1er piso, sección: 0,5 mm² - 10 mm², Conexión por espárrago, 1er piso, clase de montaje: en elemento de base, color: azul
Borne de derivación, tensión nominal: 1000 V, corriente nominal: 41 A, tipo de conexión: Conexión push-in, Conexión por espárrago, número de conexiones: 5, sección: 0,5 mm² - 10 mm², AWG: 20 - 8, anchura: 31 mm, altura: 32,3 mm, color: azul, clase de montaje: en elemento de base
Bloques de terminales > Adaptador de enchufe para bloques de terminales
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1083237 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BE2ZWX - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 119 (C_1_2019) |
| EAN | 4055626818917 |
| Peso por unidad (sin incluir el embalaje) | 42,440 g |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 5 |
| Sección nominal | 6 mm² |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Corriente de carga máxima | 57 A |
| Corriente suma máxima | 106 A (Conexión por espárrago) |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 1000 V |
| Corriente nominal IN | 41 A |
| Pared lateral abierta | No |
Datos de conexión
| Conexión | 1er piso |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud de pelado | 10 mm ... 12 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 20 |
| Sección del conductor flexible AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| Calibre macho | A5 |
| Conexión | 1er piso |
| Observación | Espárrago de conexión |
| Tipo de conexión | Conexión por espárrago |
| Rosca de tornillo | M10 |
| Conexión según norma | IEC 60947-7-1 |
| Par de apriete mín. | 10 Nm |
| Par de apriete máx. | 20 Nm |
| Sección de conductor flexible mín. | 6 mm² |
| Sección de conductor flexible máx. | 120 mm² |
| Sección del conductor flexible AWG mín. | 10 |
| Sección del conductor flexible AWG máx. | 250 kcmil |
| Diámetro de armella mín. | 10,4 mm |
| Ancho del terminal de cable máx. | 32 mm |
| Diámetro del espárrago | 10 mm |
| Rosca de tornillo | M10 |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Clase de combustibilidad según UL 94 | V0 |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27141131 |
|---|---|
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141131 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141151 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
ETIM
| ETIM 2.0 | EC000897 |
|---|---|
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121402 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 1000 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de puntos de sujeción por piso (EF002660) | 5 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 31.05 mm |
| Altura (EF000040) | 57.546666 mm |
| Profundidad (EF000049) | 35.63009 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Azul |
| Pisos puenteados internamente (EF002661) | Sí |
