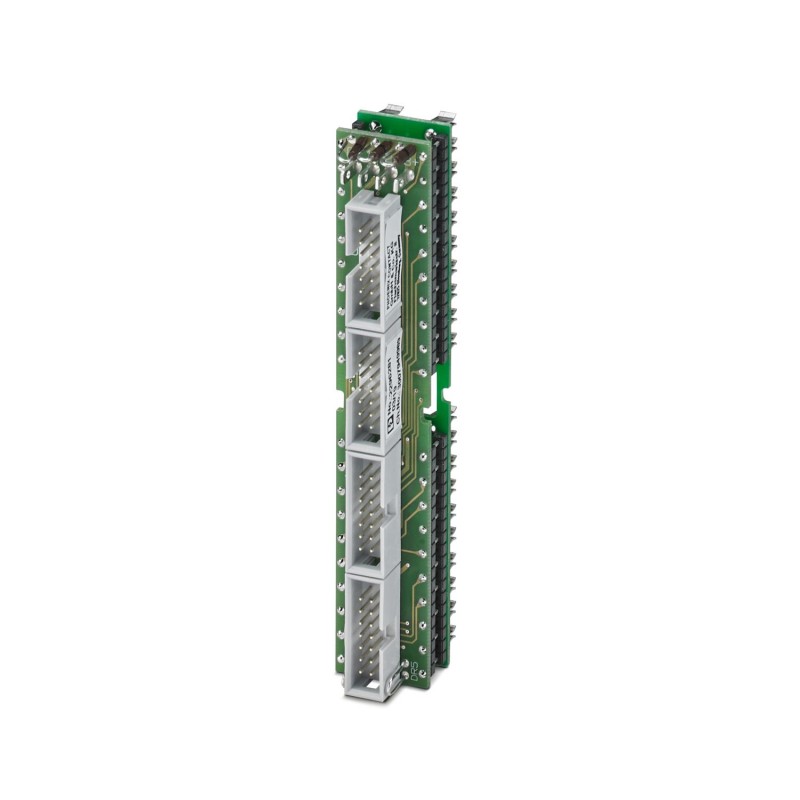

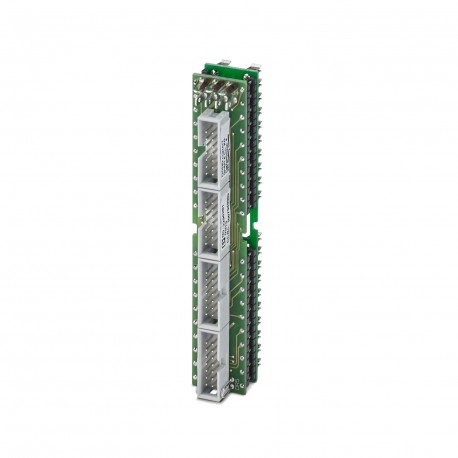

FLKM 50/4-FLK14/PA-S300 2296281 PHOENIX CONTACT Adaptador frontal, conexión de 4 x 8 canales para SIMATIC S7..
FLKM 50/4-FLK14/PA-S300
2296281
PHOENIX_CONTACT
Adaptador frontal, conexión de 4 x 8 canales para SIMATIC S7-300, de 14 polos
Controladores industriales (PLC) > Accesorios para controladores
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Tipo de producto | Adapt. front. |
| Familia de productos | VARIOFACE |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento funcional |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Corriente (por ramal) | ≤ 1 A |
| Corriente (Alimentación de tensión mediante IDC/FLK) | ≤ 2 A |
| Corriente (Alimentación de tensión mediante conexión de enchufe plano) | ≤ 8 A |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 63 V |
| Tensión transitoria de dimensionamiento | 0,6 kV (1,2 / 50 μs) |
| Sistema de control compatible SIEMENS S7-300 / ET 200 M | |
| Tarjeta de E/S adecuada | CPU 313C |
| CPU 313C-2DP | |
| CPU 313C-2PtP | |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7321-1BL00-0AA0 | |
| 6ES7322-8BH01-0AB0 | |
| 6ES7331-1KF02-0AB0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| 6ES7331-1KF01-0AB0 | |
| 6ES7331-1KF02-0AB0 | |
| 6ES7331-7NF00-0AB0 | |
| 6ES7331-7NF10-0AB0 | |
| 6ES7331-7PF01-0AB0 | |
| 6ES7331-7PF11-0AB0 | |
| 6ES7332-5HF00-0AB0 | |
| 6ES7350-2AH01-0AE0 | |
| 6ES7357-4AH01-0AE0 | |
| Conexión 1 (nivel del sistema de control) | |
| Tipo de conexión | Conexión enchufable |
| Número de polos | 40 |
| Conexión 2 (nivel de campo) | |
| Conexión según norma | IEC 60603-13 |
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 4 |
| Número de polos | 14 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
| Conexión 3 (alimentación) | |
| Tipo de conexión | Conexión por enchufe plano |
| Número de polos | 4 |
| Observación | 2,8 x 0,8 |
| Dimensiones del artículo | |
| Anchura | 115,01 mm |
| Altura | 21,3 mm |
| Profundidad | 29,29 mm |
| Condiciones ambientales | |
| Índice de protección (Módulo) | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN IEC 60664-1 |
| Tipo de montaje | Montaje por encaje |
| Posición para el montaje | discrecional |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Observación referente al funcionamiento | ¡Para evitar cortocircuitos, se deben separar todos los puentes de cable con las siguientes tarjetas de E/S! ¡En el adaptador frontal no debe realizarse ninguna alimentación de tensión! 6ES7 331-1KF01-0AB0 6ES7 331-1KF02-0AB0 6ES7 331-7NF00-0AB0 6ES7 331-7NF10-0AB0 6ES7 331-7PF01-0AB0 6ES7 331-7PF11-0AB0 6ES7 332-5HF00-0AB0 6ES7 350-2AH01-0AE0 6ES7 357-4AH01-0AE0 |
| Característica | Valor |
|---|---|
| Tipo de accesorio eléctrico/pieza de repuesto (EF005722) | Adaptador |
| Accesorio (EF013236) | Sí |
| Recambio (EF013237) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2296281-FLKM 50/4-FLK14/PA-S300 | 112 Kbytes |
|
