HC-B 24-A-UT-PEL-M 1648060 PHOENIX CONTACT Adaptadores de bornes
HC-B 24-A-UT-PEL-M
1648060
PHOENIX_CONTACT
5

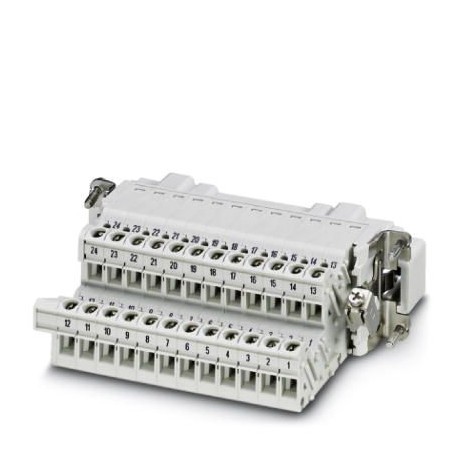

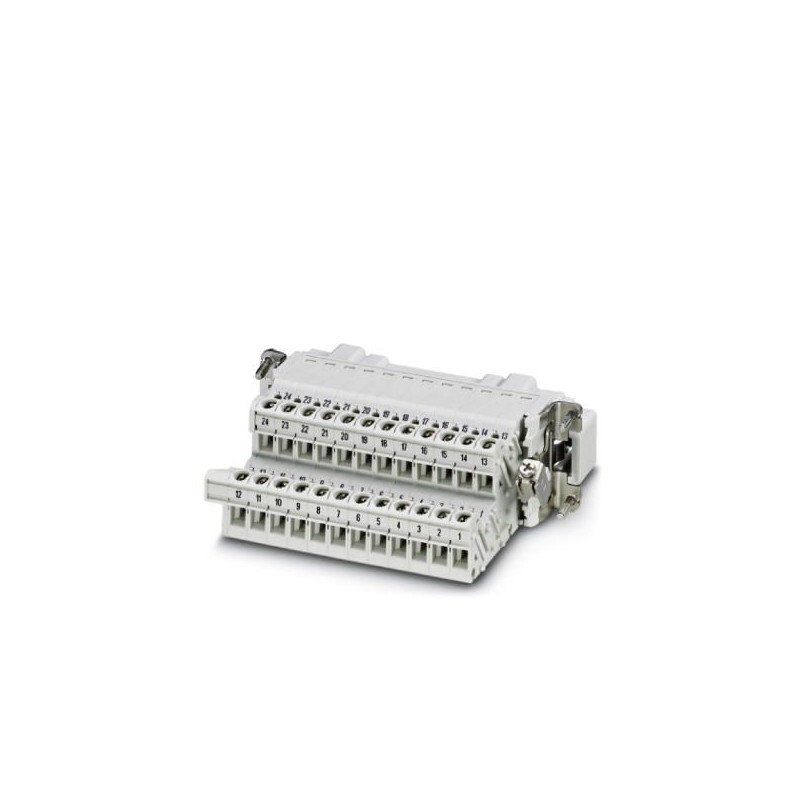

Adaptador de bornes HEAVYCON, inserto de machos, serie B24, 24 polos, para la pared izquierda del armario de distribución, conexión por tornillo
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1648060 |
|---|---|
| Unidad de embalaje | 5 pcs |
| Clave de venta | BF7ADC - |
| Cantidad de pedido mínima | 5 pcs |
| Página del catálogo | Página 545 (C_2_2017) |
| EAN | 4017918969684 |
| Peso por unidad (sin incluir el embalaje) | 40,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Datos eléctricos
| Número de polos | 24 |
|---|---|
| Conexión según norma | IEC / EN |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
Datos mecánicos
| Construcción | B24 |
|---|---|
| Rosca de tornillo | M3 |
| Técnica de conexión | Conexión por tornillo |
| Par de apriete | 0,5 Nm ... 0,8 Nm |
| Longitud a desaislar del conductor individual | 12 mm |
| Sección de conexión | 0,5 mm² ... 2,5 mm² |
| Sección de conexión AWG | 20 ... 14 |
Generalidades
| Observación | Para bridas empotradas HEAVYCON ADVANCE y carcasas empotradas HEAVYCON de la construcción B24 |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
| PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
| Conexión según norma | IEC / EN |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben accionarse sólo sin carga/tensión. |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
