Ver más grande

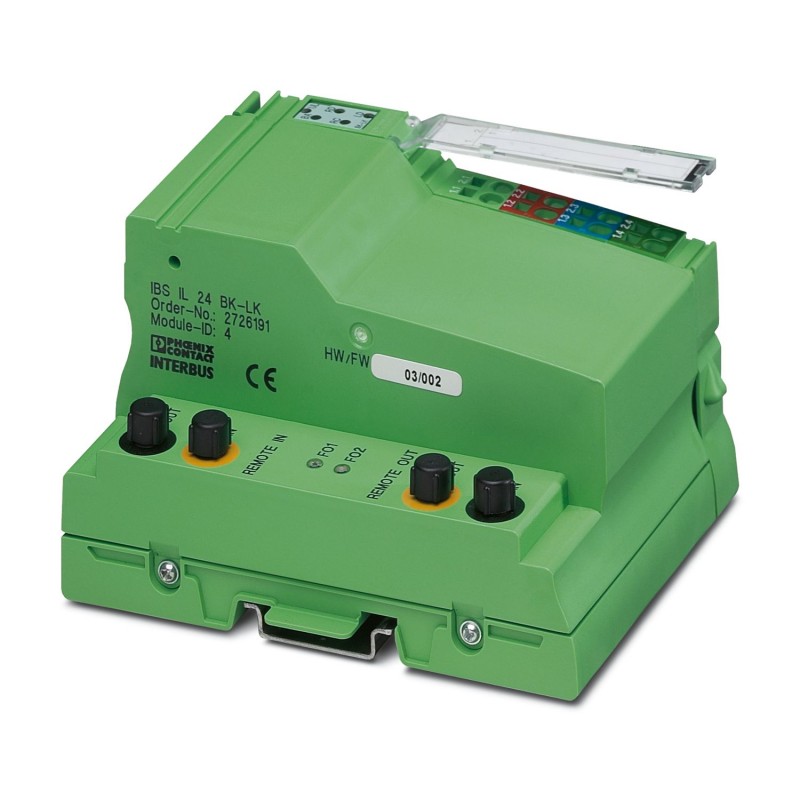

IBS IL 24 BK-LK-2MBD-PAC 2862068 PHOENIX CONTACT Inline, Acoplador de bus, INTERBUS, Conector F-SMA, velocid..
IBS IL 24 BK-LK-2MBD-PAC
2862068
PHOENIX_CONTACT
Inline, Acoplador de bus, INTERBUS, Conector F-SMA, velocidad de transmisión en el bus local: 2 MBit/s, índice de protección: IP20, incluidos Inline conector y superficie de rotulación
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 85 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| INTERBUS | |
| Número de interfaces | 2 |
| Tipo de conexión | Conector F-SMA |
| Velocidad de transmisión | 2 MBit/s |
| Física de transmisión | Fibra óptica |
| Bus local Inline | |
| Número de interfaces | 1 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 2 MBit/s |
Propiedades de sistema
| Límites del sistema | |
| Número de participantes de bus local conectables | 63 |
| Número de participantes con canal de parámetros | 62 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
| Módulo | |
| Código de ID (dec.) | 04 |
| Código de ID (hex.) | 04 |
| Código de longitud (hex.) | 00 |
| Código de longitud (dec.) | 00 |
| Canal de datos de proceso | 0 Bit |
| Área de direcciones de entrada | 0 Byte |
| Espacio de direcciones de salida | 0 Byte |
| Longitud de registro | 0 Bit |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos Inline conector y superficie de rotulación |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 3 W |
| Circuito de protección | Prot. contra inversión de polaridad |
| Potenciales: Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. | |
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 1,25 A (Con número máximo de bornes de E/S conectados) |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Potenciales: Suministro de los módulos analógicos (UANA) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación del acoplador de bus de 24 V/tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,09 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,09 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,09 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,09 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 75 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % ... 85 % |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | Sí |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 85.05 mm |
| Altura (EF000040) | 120 mm |
| Profundidad (EF000049) | 70.475852 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862068-IBS IL 24 BK-LK-2MBD-PAC | 129 Kbytes |
|
