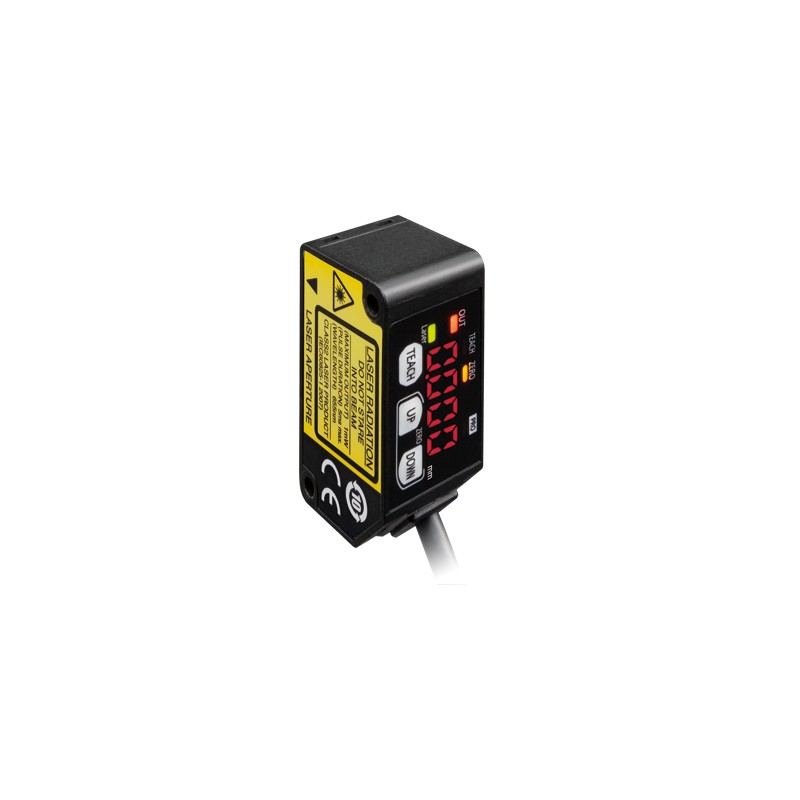

UHGC1100P HG-C1100-P PANASONIC Micro Sensor Láser de Desplazamiento, rango de medida 100mm. ± 35mm., repetib..
UHGC1100P
HG-C1100-P
PANASONIC
HG-C1100-P: Micro Sensor Láser de Desplazamiento, rango de medida 100mm. ± 35mm., repetibilidad 70µm., diámetro del haz aprox. 120µm., salida digital PNP, salida analógica 0-5V / 4-20mA, cable 2m
HG-C1100-P_CMOS tipo Micro Distancia Láser tipo Sensor_CMOS Sensor de Distancia Micro Láser Centro HG-C_Measurement 100mm 3.937 en tipo
Sistemas de medida - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Número De Producto | HG-C1100-P |
| Número De Parte | HG-C1100-P |
| Producto | CMOS de tipo Micro Láser Sensor de Distancia |
| Detalles | Centro de medición de 100mm 3.937 en el tipo de |
| Nombre del producto | CMOS de tipo Micro Láser Sensor de Distancia HG-C |
| Elemento | Especificaciones |
|---|---|
| Número De Producto | HG-C1100-P |
| Número De Parte | HG-C1100-P |
| Norma aplicable | La Directiva EMC Cumplimiento, la Norma FDA |
| Centro de medición de la distancia | 100mm3.937 en |
| Rango de medición | ±35 mm1.328 en |
| Repetibilidad | 70 µm2.756 mil |
| Linealidad | ±0.1%F. S. |
| Temprerature características | 0.03% F. S. / ° C |
| Fuente de luz | Rojo semiconductor láser Clase 2 (JIS / IEC / GB) / Clase II (FDA)(Nota) Max. salida: 1mW pico de emisión de longitud de onda: 655nm 0.026 mil (Nota) Este producto cumple con 21 CFR 1040.10 y 1040.11 Aviso de Láser Nº 50, de fecha 24 de junio de 2007, emitido por CDRH (Centro para Dispositivos y Salud Radiológica) en virtud de la FDA (Administración de Drogas y Alimentos). |
| Diámetro de la viga | ø120 µm4.7241 milaprox. (Nota) Este es el tamaño en el centro de medición de la distancia. Estos valores fueron definidos mediante el uso de 1 / eDos(13.5% aprox.) del centro de la intensidad de la luz. Debido a fugas de luz fuera del área especificada, la reflectancia en torno a la detección de punto puede ser mayor que en el punto y esto puede afectar el valor de la medición. |
| Tensión de alimentación | 12 a 24V DCplus o menos el 10% de la Ondulación P-P 10% |
| Consumo de corriente | 40 mA o menos (a 24 V DC tensión de alimentación) 65 mA o menos (a 12V DC tensión de alimentación) Nota : las Especificaciones se han cambiado a partir del envío en agosto de 2016. Para el envío antes de julio de 2016 ： 40 mA o menos (a 24 V DC tensión de alimentación), 60 mA o menos (a 12 V DC tensión de alimentación) |
| Salida de Control | PNP colector abierto transistor - La máxima de la fuente de corriente: 50mA - Tensión aplicada: 30 V CC o menos (Entre la salida de control a +V) - Tensión Residual: 1.5 V o menos (A 50mA fuente de corriente) - Corriente de fuga: 0,1 mA o menos |
| Control de salida:Salida de operación | Ya sea de Luz o DE Oscuridad EN |
| Salida de Control:protección de Corto circuito | Incorporated (restablecimiento Automático tipo) |
| Salida analógica : tensión Analógica de salida | • Rango de salida: 0 a 5 V (en caso de alarma: +5.2 V) • Impedancia de salida: 100 Ω |
| Salida analógica : salida de corriente Analógica | • Rango de salida: 4 a 20 ma (en caso de alarma: 0mA) • Impedancia de salida: 300Ω o menos Nota : Analógica de corriente de salida ha sido añadido a partir del envío en agosto de 2016. |
| El tiempo de respuesta | Conmutable entre 1.5 ms / ms 5 / 10 ms |
| De entrada externa | PNP sin contacto de entrada - Condiciones de entrada No válidos: 0 a +0.6 V DC o Abrir Válido: +4 a +V DC - Impedancia de entrada: 10kΩ aprox. |
| Grado de contaminación | Dos |
| Altitud de funcionamiento | De los 2.000 m6561.680 fto menos |
| Protección | IP67 (IEC) |
| Temperatura ambiente | -10 a +45 ℃14 a 113 ° f(Sin condensación o a formación de hielo permitido), Almacenamiento: de -20 a +60 ℃-4 a 140 ° f |
| La humedad ambiental | 35 a 85% RH, Almacenamiento: 35 a 85% RH |
| Ambiente de iluminancia | La luz incandescente: 3,000 ℓx o menos en la recepción de luz cara |
| Resistencia a la vibración | 10 a 55 Hz (periodo: 1 min.) frecuencia de 1,5 mm de0.059 enel doble de amplitud en X, Y y Z las direcciones de dos horas cada una |
| Resistencia a los golpes | 500 m/sDosaceleración (50 G aprox.) en X, Y y Z las direcciones de tres veces cada uno |
| Cable | 5-núcleo compuesto por cable, 2 m6.5617 ftlargo |
| Cable de extensión | Extensión de hasta 10 m393.701 ftes posible con 0,3 mmDoso más, cable. |
| Material | Carcasa: Aluminio fundido a troquel Portada: Acrílico |
| Peso | Peso neto: 35 g aprox. (sin cable), 85 g aprox. (incluyendo el cable) |
