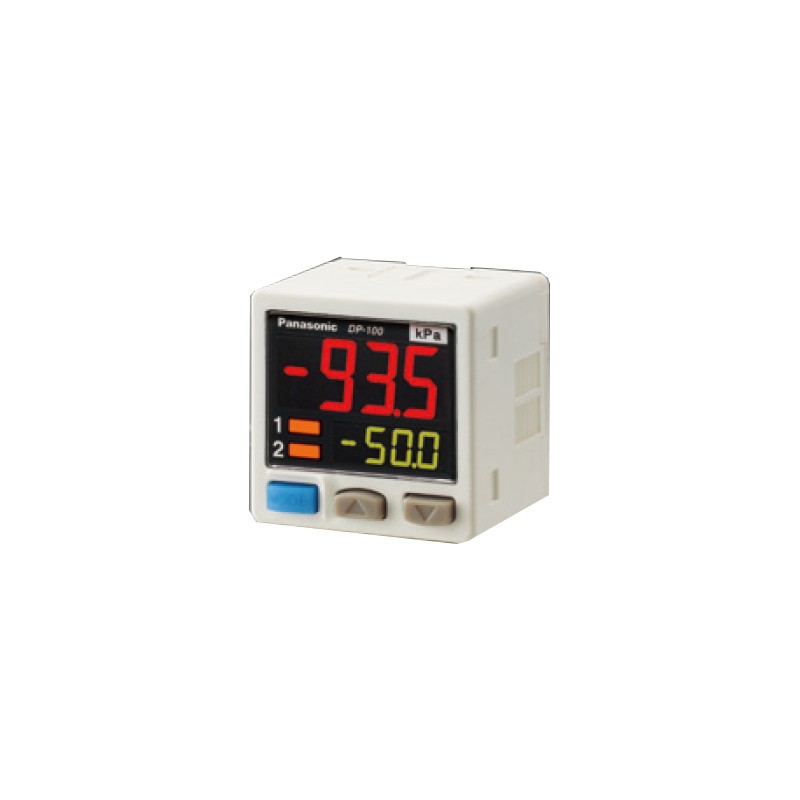

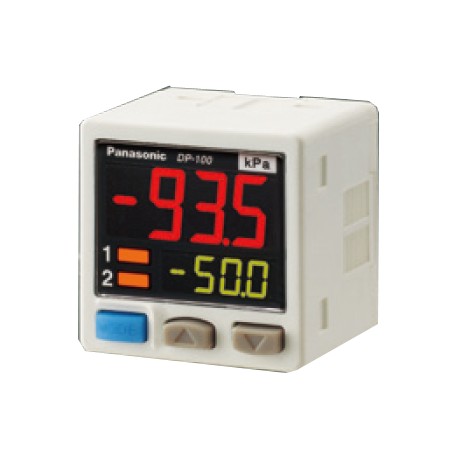

UDP101AM DP101AM DP-101A-M PANASONIC Controlador de presión digital dual serie DP100, modelo plano, multifun..
UDP101AM
DP101AM
DP-101A-M
PANASONIC
Controlador de presión digital dual serie DP100, modelo plano, multifunción, -100 a 100KPa, NPN. Puerto M5.
Control de presión - PANASONIC > DP100 Controlador de presión con display DUAL - PANASONIC
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC
Más vendidos
▲Más Información
▲| Número de producto | DP-101A-M |
| Número de pieza | DP-101A-M |
| producto | Sensor de presión digital de doble pantalla [para gas] |
| Detalles | Tipo de puerto de presión corto |
| Nombre del producto | Sensor de presión digital de doble pantalla [para gas] DP-100 |
| Artículo | características técnicas |
|---|---|
| Número de producto | DP-101A-M |
| Número de pieza | DP-101A-M |
| Conformidad con la directiva de marcado CE | Directiva EMC, Directiva RoHS |
| Tipo de presión | Presión manométrica |
| Rango de presión nominal | De -100,0 a +100,0 kPa |
| Rango de presión establecido | De -101,0 a +101,0 kPa De -1.030 a +1.030 kgf/cm2 De -1.010 a +1.010 bar De -14,64 a +14,64 psi De -757 a +757 mmHg De -29,8 a 29,8 inHg |
| Resistencia a la presión | 500 kPa |
| Fluido aplicable | Gas no corrosivo |
| Tensión de alimentación | De 12 a 24 V CC ±10 % Ondulación P-P 10 % o menos |
| Consumo de energía | Funcionamiento normal: 720 mW o menos (consumo de corriente de 30 mA o menos a una tensión de alimentación de 24 V) Modo ECO : 480 mW o menos en STD (consumo de corriente de 20 mA o menos a 24 V de voltaje de alimentación) 360 mW o menos a FULL (consumo de corriente de 15 mA o menos a 24 V de tensión de alimentación) |
| Resultados comparativos | <Salida NPN> Transistor de colector abierto NPN - Corriente máxima de disipación: 100 mA - Voltaje aplicado: 30 V DC o menos (entre la salida comparativa y 0 V) - Tensión residual: 2 V o menos (a una corriente de sumidero de 100 mA) |
| Salida comparativa : Operación de salida | NO / NC (seleccionable por operación de tecla) |
| Salida comparativa : Modos de salida | Modo EASY / Modo histéresis / Modo comparador de ventanas |
| Resultado comparativo : Histéresis | Mínimo 1 dígito (variable) (sin embargo, 2 dígitos cuando se usa la unidad psi) |
| Resultado comparativo : Repetibilidad | ±0.1 % F.S. (dentro de ±2 dígitos) |
| Resultado comparativo : Tiempo de respuesta | 2,5 ms, 5 ms, 10 ms, 25 ms, 50 ms, 100 ms, 250 ms, 500 ms, 1.000 ms, 5.000 ms, seleccionable mediante operación de tecla |
| Salida comparativa : Protección contra cortocircuitos | Incorporado |
| Entrada externa | <Salida NPN> Voltaje de encendido: 0,4 V CC o menos Voltaje de apagado: 5 a 30 V CC, o abierto Impedancia de entrada : 10 kΩ aprox. Tiempo de entrada : 1 ms o más |
| Salida de voltaje analógico | Voltaje de salida : 1 a 5 V DC Punto cero: dentro de 3 V ±5 % F.S. Envergadura: dentro de 4 V ±5 % F.S. Linealidad : dentro del ±1 % F.S. Impedancia de salida : 1 kΩ aprox. |
| Salida de corriente analógica | Corriente de salida : 4 a 20 mA Punto cero : 12 mA ±5 % F.S. Envergadura : 16 mA ±5 % F.S. Linealidad : dentro del ±1 % F.S. Resistencia de carga : 250 Ω (máx.) |
| Monitor | Pantalla LCD de 3 colores de 4 dígitos + 4 dígitos (Frecuencia de actualización de la pantalla: 250 ms, 500 ms, 1.000 ms, seleccionable mediante operación de tecla) |
| Pantalla : Rango de presión visualizable | De -101,0 a +101,0 kPa De -1.030 a +1.030 kgf/cm2 De -1.010 a +1.010 bar De -14,64 a +14,64 psi De -757 a +757 mmHg De -29,8 a 29,8 inHg |
| Indicador | LED naranja (Indicador de operación de salida comparativa 1: Se ilumina cuando la salida comparativa está activada, Indicador de operación de salida de voltaje analógico: Se ilumina cuando se configura) |
| Protección | IP40 (IEC) |
| Temperatura ambiente | -10 a +50 °C+14 a +122 °F, Almacenamiento : -10 a +60 °CDe +14 a +140 °F |
| Humedad ambiental | 35 a 85 % HR (No se permite la condensación de rocío ni la formación de hielo), Almacenamiento : 35 a 85 % HR |
| Resistencia al voltaje | 1.000 V CA durante un minuto entre todos los terminales de alimentación conectados entre sí y la carcasa |
| Resistencia al aislamiento | 50 MΩ o más con 500 V CC megger entre todos los terminales de suministro conectados entre sí y la carcasa |
| Resistencia a las vibraciones | Frecuencia de 10 a 500 Hz, 3 mm0,118 enDoble amplitud o aceleración máxima 196 m/s2, en las direcciones X, Y y Z durante dos horas cada una (cuando el panel está montado: frecuencia de 10 a 150 Hz, 0,75 mm0,030 inAmplitud o aceleración máxima 49 m/s2, en las direcciones X, Y y Z durante dos horas cada una) |
| Resistencia a los golpes | 100 m/s2aceleración (10 G aprox.) en las direcciones X, Y y Z tres veces cada una |
| Características de temperatura | Dentro de ±0.5 % F.S. (a +20 °C+68 °F) |
| material | Carcasa : PBT (reforzado con fibra de vidrio), Pantalla LCD : Acrílico, Puerto de presión : Acero inoxidable (SUS303), Pieza roscada de montaje : Latón (niquelado), Pieza del interruptor : Caucho de silicona |
| Método de conexión | Conector |
| Longitud del cable | Longitud total hasta 100 m328.084 pies(menos de 30 m98.425 piescuando cumple con el marcado CE) es posible con 0,3 mm2, o más, cable |
| peso | Peso neto: 30 g aprox., Peso bruto: 120 g aprox. |
| accesorios | CN-14A-C2 (Cable conectado al conector 2 m6.562 pies): 1 pieza. (excluyendo el tipo de conector enchufable M8) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO SENSORES ES.pdf | 29 Mbytes |
|
| PDF CATÁLOGO GENERAL PANASONIC ES.pdf | 6 Mbytes |
|
| Ficha técnica 1: DP101AM - DP101AM | DP-101A-M | 534 Kbytes |
|
