> OMRON>Relé Programable>ZEN>ZEN-20C2AR-A-V2 ZEN 3022B 240990 OMRON CPU 12/8 Ent. AC Sal. relé RTC 240AC
Anterior producto Siguiente producto

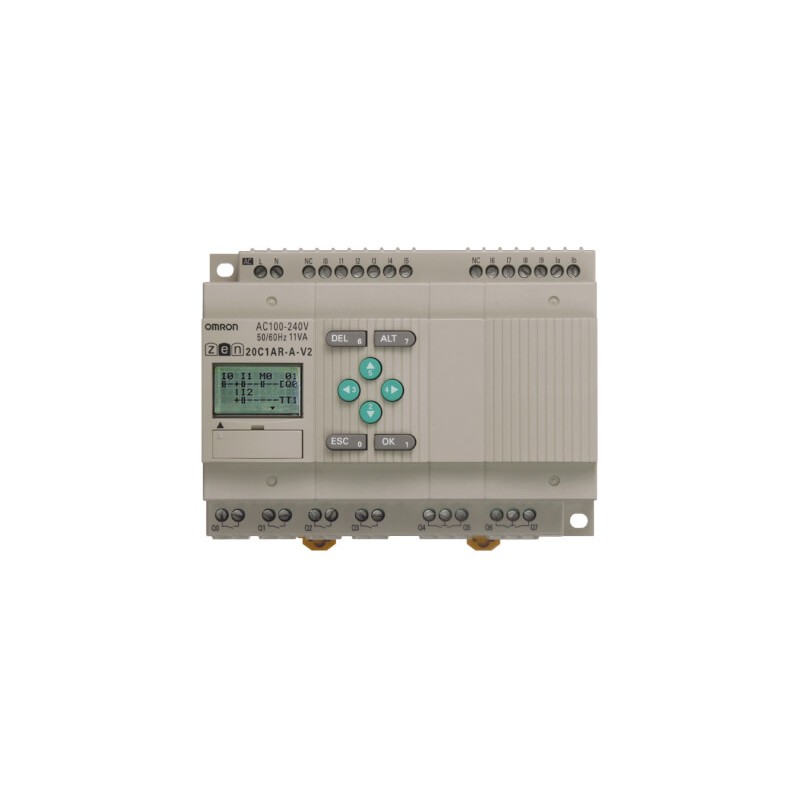

ZEN-20C2AR-A-V2 ZEN 3022B 240990 OMRON CPU 12/8 Ent. AC Sal. relé RTC 240AC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ZEN-20C2AR-A-V2 ZEN 3022B 240990 OMRON CPU 12/8 Ent. AC Sal. relé RTC 240AC

ZEN-20C2AR-A-V2

ZEN 3022B

ZEN20C2ARAV2.1

OMRON

CPU 12/8 Ent. AC Sal. relé RTC 240AC

Más detalles


Relé Programable > ZEN

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo: CP2E-N20DR-A CP2W0002M

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Características

Automatización flexible y ampliable

Con las 20 E/S de ZEN se obtienen 12 entradas y 8 salidas (relé o transistor) en una sola unidad. Con esta unidad es posible la automatización a mayor escala. Las versiones de 10 E/S simplemente carecen del número necesario de E/S para estas aplicaciones. La unidad de 20 E/S está disponible en tres versiones distintas: C1 con display LCD, botones de control/programa, calendario y reloj, C2 con indicación de estado por LEDS o C1, que es igual que C1 pero con un número fijo de E/S.

  • ZEN-20C1/C2 ampliable hasta 44 E/S
  • Las unidades de c.c. ZEN tienen entrada analógica de 0 a 10 Vc.c.
  • Los modelos de c.c. también tienen un contador de alta velocidad a 150 Hz.
  • Expansión disponible con salidas relé o transistor

Ordering information

Name

Number of I/O points

Inputs (I)/
power supply

Outputs (Q)

Type

LCD, buttons (B), calendar and clock

Analog input/
comparators (A)

8-digit counter (F)/
comparators (G)

No. of bits 16

No. of bits 8

Size in mm (H×W×D)

Order code

CPU units

20

12

100 to 240 VAC

8

Relays

LCD

yes

-

-

Work bits (M)
Holding bits (H)
Timers (T)
Counters (C)
Weekly timers (☐)
LCD display (D)
Timer/counter
comparator (P)

Holding timers (#)
Button input (B)

90×122.5×56

ZEN-20C1AR-A-V2

Expandable up to 44 I/O

LED

-

-

-

ZEN-20C2AR-A-V2

12 to 24 VDC

LCD

yes

yes / 4

yes / 4

ZEN-20C1DR-D-V2

LED

-

yes / 4

yes / 4

ZEN-20C1DR-D-V2

Transistors

LCD

yes

yes / 4

yes / 4

ZEN-20C1DT-D-V2

LED

-

yes / 4

yes / 4

ZEN-20C2DT-D-V2

Fixed I/O

100 to 240 VAC

Relays

LCD

yes

-

yes / 4

ZEN-20C3AR-A-V2

12 to 24 VDC

LCD

yes

yes / 4

yes / 4

ZEN-20C3DR-D-V2

Specifications

Item

Specifications

ZEN-20C_AR-A-V2

ZEN-20C_D_-D-V2

Power supply voltage

100 to 240 VAC, 50/60 Hz

12 to 24 VDC (DC ripple rate: 5%)

Rated power supply voltage

85 to 264 VAC

10.8 to 28.8 VDC

Power consumption

11 VA max.

5 W max.

Inrush current

4 A max.

30 A max.

Ambient temperature

0°C to 55°C (-25°C to 55°C for ZEN-20C2 models (LED))

Ambient storage

-20°C to 55°C (-40°C to 75°C for ZEN-20C2 models (LED))

Control method

Stored program control

I/O control method

Cyclic scan

Programming language

Ladder diagram

Program capacity

96 lines (3 input conditions and 1 output per line)

LCD display

12 characters x 4 lines, with backlight (LCD-type CPU unit only)

Operation keys

8 (4 cursor keys and 4 operation keys) (LCD-type CPU unit only)

Super-capacitor holding time

2 days min. (25°C)

Battery life (ZEN-BAT01)

10 years min. (25°C)

Calendar & Clock function

Accuracy: ±15 s/month (at 25°C) if applicable

Accessories

Name

Description

Order code

Memory Cassette

EEPROM (for data security and copying)

ZEN-ME01

Battery unit

Battery (keeps time, date and bit values for 10 years at 25°C)

ZEN-BAT01

Connecting Cable

For the programming software, RS-232C cable, 9-way `D' connector for PC

ZEN-CIF01

USB-Serial conversion cable

USB-Serial conversion cable (to be used in combination with ZEN-CIF01)

CS1W-CIF31

ZEN support software

Runs on Windows ME, 2000, XP, NT4.0 Service Pack 3, Vista

ZEN-SOFT01-V4

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO OMRON AUTOMATIZACION ES.pdf 30 Mbytes
PDF CATALOGO OMRON ES.pdf 113 Mbytes
ZEN-20C2AR-A-V2 ZEN20C2ARAV2.1 ZEN 3022B l106_zen_v2_programmable_relay_datasheet_es.pdf 2 Mbytes ZEN-20C2AR-A-V2 ZEN20C2ARAV2.1 ZEN 3022B l106_zen_v2_programmable_relay_datasheet_es.pdf
ZEN-20C2AR-A-V2 ZEN20C2ARAV2.1 ZEN 3022B l01e_zen_series_datasheet_es.pdf 588 Kbytes ZEN-20C2AR-A-V2 ZEN20C2ARAV2.1 ZEN 3022B l106_zen_v2_programmable_relay_datasheet_es.pdf
