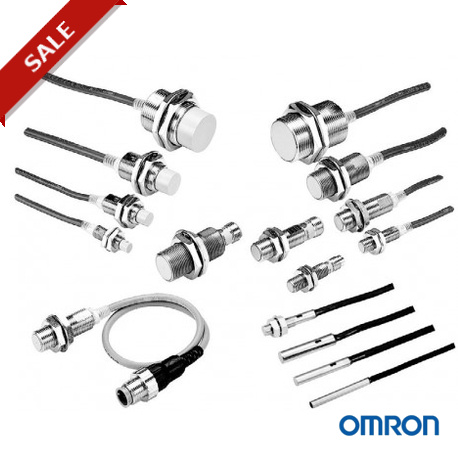

E2E-X1B2-M5 183179 OMRON Corto 3h cc NoEnr 1mm M5 PNP NC Conector M8

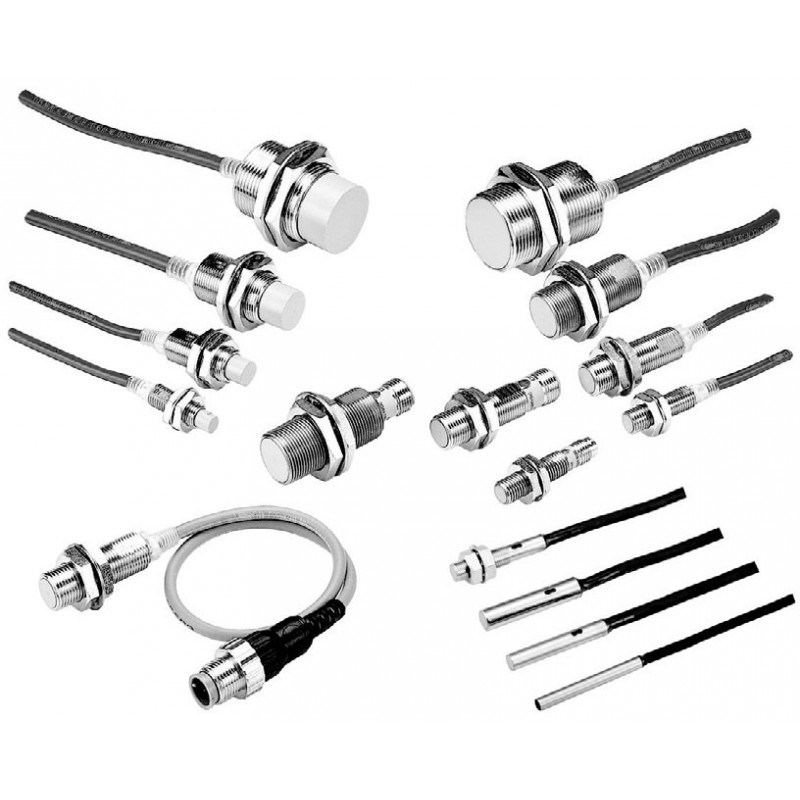

Sensor de proximidad cilíndrico miniatura
E2E
Alto rendimiento con pequeño tamaño
• Modelos con cable y conector M8.
• Tamaños: 4 mm, 5,4 mm y M5.
• Frecuencia de respuesta hasta 3 kHz.
Modelos disponibles
Tamaño Distancia de detección
Conexión Material de la carcasa
Salida Modo de operación NA
Modo de operación NC
4 mm diá. protegido 0,8 mm Con cable latón PNP E2E-CR8C1 E2E-CR8C2
NPN E2E-CR8C1 E2E-CR8C2
Conector M8 PNP E2E-CR8C1-M5 E2E-CR8C2-M5
NPN E2E-CR8C1-M5 E2E-CR8C2-M5
M5 1 mm Con cable PNP E2E-X1B1 E2E-X1B2
NPN E2E-X1C1 E2E-X1C2
Conector M8 PNP E2E-X1B1-M5 E2E-X1B2-M5
NPN E2E-X1C1-M5 E2E-X1C2-M5
5,4 mm diá. Con cable PNP E2E-C1B1 E2E-C1B2
NPN E2E-C1C1 E2E-C1C2
Modelos de c.c. 3 hilos E2E-C@C@/B@, E2E-X1C@/B@
Tamaño 4 diá. M5 5,4 diá.
Tipo Protegido
Elemento E2E-CR8C@/B@ E2E-X1C@/B@ E2E-C1C@/B@
Distancia de detección 0,8 mm ±15% 1 mm ±15% Distancia 0 a 0,5 mm 0 a 0,7 mm Distancia diferencial 15% máx. de la distancia de detección
Objetos detectables Metal ferroso (la distancia de detección se reduce con metales no ferrosos, consulte Curvas características).
Objeto detectable estándar Hierro: 5 x 5 x 1 mm
Velocidad de respuesta (Ver nota). 3 kHz
Tensión de alimentación
(rango de tensión de operación)
12 a 24 Vc.c. (10 a 30 Vc.c.), rizado (p-p): 10% máx.
Consumo 17 mA máx.
Salida de control Corriente de carga
Salida de colector abierto 100 mA máx. (a 30 Vc.c. máx.)
Tensión residual 2 V máx. (corriente de carga: 100 mA con cable de: 2 m)
Indicadores Indicador de operación (LED rojo)
Modo de operación (con el objeto detectable aproximándose)
Modelos C1/-B1: NA Modelos C2/-B2: NC
Si desea obtener más detalles, consulte los Diagramas de operación.
Circuitos de protección Protección contra inversión de la polaridad de la fuente de alimentación, supresor de picos Temperatura ambiente En operación/almacenamiento: –25°C a 70°C (sin formación de hielo ni condensación) Humedad ambiente En operación/almacenamiento: 35% a 95%
Influencia de la temperatura ±15% máx. de la distancia de detección a 23°C dentro del rango de temperatura de –25°C a 70°C
Influencia de la tensión ±2,5% máx. de la distancia de detección en el rango de tensión nominal ±15%
Resistencia de aislamiento 50 MΩ mín. (a 500 Vc.c.) entre partes conductoras y carcasa
Rigidez dieléctrica 500 Vc.a. a 50/60 Hz durante 1 min entre partes conductoras y carcasa
Resistencia a vibraciones 10 a 55 Hz, 1,5 mm de amplitud p-p durante 2 horas en las direcciones X, Y y Z
E2E
D-45
