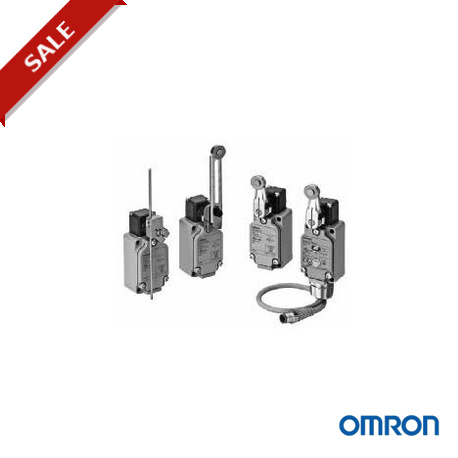

WLCA2-7 108467 OMRON Palanca roldana mediano R50 G1/2

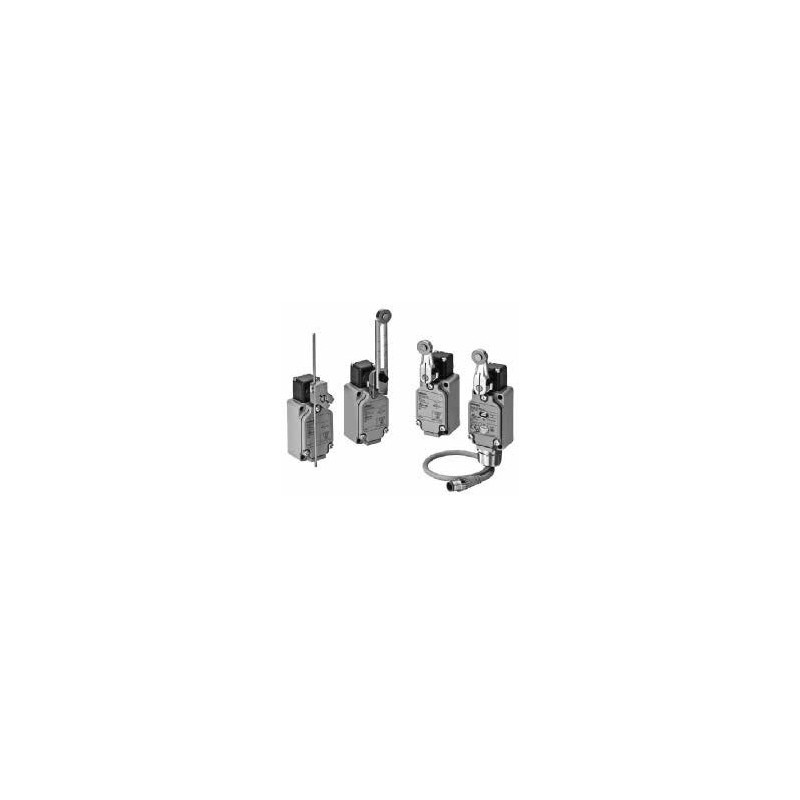

WL-N Finales de carrera
Los finales de carrera de la serie WL-N simplifican la instalación
Los modelos se centran en las características más demandadas para facilitar la gestión del producto.
• Vida útil y rendimiento mejorados
• Compatibles con cargas normales o microcargas
• LED con estructura de dispersión de luz 3D
• Números de piezas reducidos
• Fácil cableado
• Para cablear y con cable
• Modelos con terminales de tierra con homologación EN e IEC y la marca CE UL, CSA
Tabla de selección
Tipo de actuador Configuración de contactos y características
Método de conexión Marcado Modelo
CE
Palanca de roldana R38 DPDB*1
Palanca de roldana ajustable: R25 a 89 mm, precarrera 15°±5° DPDB, resistente al calor: De 5 a 120°C
Terminal de tornillo (Conducto Pg13,5 con terminal de masa)*2
Sí WLCA2-2NG-N
WLCA12-THG-N
Palanca de roldana ajustable: R25 a 89 mm, precarrera 15°±5° DPDB, LED WLCA12-GLD-N Palanca de roldana R50, precarrera 15°±5° DPDB WLCA2-7G-N Palanca de roldana R63, precarrera 15°±5° DPDB WLCA2-8G-N
Palanca de varilla ajustable: 25 a 140 mm, precarrera 15°±5° DPDB, resistente al calor: De 5 a 120°C
Palanca de varilla ajustable: 25 a 140 mm, precarrera 15°±5° DPDB, LED, Conector con cable M12 (Smart Click),
WLCL-THG-N
WLCL-2NLD-DGJ-N
Palanca con roldana R38, Precarrera de alta sensibilidad 10°+2/–1° DPDB, LED
con terminal de masa
WLG2-LDFS-DGJS-N
*1 DPDB – La estructura de doble polo, doble ruptura garantiza la frenada del circuito.
(NA) 14 (NC) 12
Za
13 (NA)
11 (NC)
11 13
12 14
Carga Carga
*2 Hay modelos disponibles con terminales de tornillo y conducto M20 en lugar de PG13.5. Consulte al representante de OMRON.
290
WL-N Finales de carrera
Especificaciones
Características
Grado de protección IP67
Vida útil*1
Mecánica 15.000.000 de operaciones mín.*2
Eléctrica 750.000 de operaciones mín.*3
Velocidad de operación 1 mm/s a 1 m/s (en caso de WLCA2-N)
Frecuencia de operación Mecánica 120 operaciones/minuto mín.
Eléctrica 30 operaciones/minuto mín.
Frecuencia nominal 50/60 Hz
Resistencia de aislamiento 100 MΩ mín. (a 500 Vc.c.)
Resistencia de contacto 25 mΩ máx. (valor inicial para el interruptor integrado cuando se prueba solo)
Rigidez dieléctrica Entre terminales de la misma polaridad 1.000 Vc.a. (600 Vc.a.), 50/60 Hz para 1 min
Entre pieza metálica conductora y tierra 2.200 Vc.a. (1.500 Vc.a.), 50/60 Hz para 1 min
Entre cada terminal y la pieza metálica no conductoras
2.200 Vc.a. (1.500 Vc.a.), 50/60 Hz para 1 min
Resistencia a vibraciones Funcionamiento incorrecto 10 a 55 Hz, 1,5 mm de amplitud p-p
Resistencia a golpes Destrucción 1.000 m/s2 máx.
Funcionamiento incorrecto 300 m/s2
Temperatura ambiente de funcionamiento –10 a 80°C (sin formación de hielo)*4
Humedad ambiente de funcionamiento 35% a 95% HR
Peso Aproximadamente 255 g (en caso de WLCA2-N)
*1 Los valores se calculan a una temperatura de funcionamiento de 5 a 35°C y una humedad de funcionamiento de 40% a 70% HR. Póngase en contacto con su representante de ventas de OMRON para obtener información más detallada en otros entornos de operación.
*2 La vida útil es de 1.000.000 de operaciones para modelos de alta sensibilidad. 500.000 operaciones como mínimo para modelos resistentes al exterior.
*3 La vida útil es de 500.000 de operaciones como mínimo para modelos de alta sensibilidad. 500.000 operaciones como mínimo para modelos resistentes al exterior.
*4 Para modelos de baja temperatura, es de –40 a 40°C (sin formación de hielo). Para modelos resistentes al calor, el rango es de 5 a 120°C.
Nota: 1. Las cifras anteriores son valores iniciales.
2. Las cifras entre paréntesis para rigidez dieléctrica son para los modelos de sobrecarrera de alta sensibilidad.
Valores nominales
Elemento Tensión nominal (V) Carga no inductiva (A) Carga inductiva (A)
Carga resistiva Carga de lámpara Carga inductiva Carga de motor
NC NA NC NA NC NA NC NA Interruptores básicos AC 125 10 3 1,5 10 5 2,5
250 10 2 1 10 3 1,5
500 10 1,5 0,8 3 1,5 0,8
c.c. 8 10 6 3 10 6
14 10 6 3 10 6
30 6 4 3 6 4
125 0,8 0,2 0,2 0,8 0,2
250 0,4 0,1 0,1 0,4 0,1
Interruptores de alta sensibilidad AC 125 5 – – –
250 5 – – –
c.c. 125 0,4 – – –
250 0,2 – – –
291
