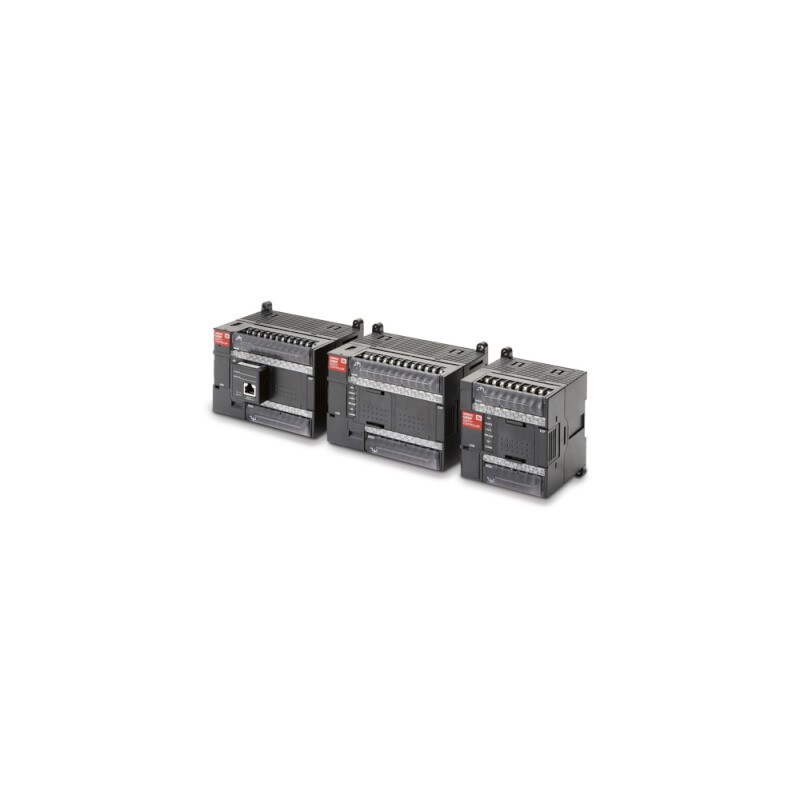

82608-0020 G9SP-N10D-EIP 355235 OMRON Controlador de seguridad independiente El controlador de seguridad G9S.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

82608-0020 G9SP-N10D-EIP 355235 OMRON Controlador de seguridad independiente El controlador de seguridad G9S..

82608-0020 G9SP-N10D-EIP

355235

OMRON

Disponible Envío el hoy

Controlador de seguridad independiente G9SP con PLe (EN ISO 13849-1) y SIL 3 (IEC 61508)

Más detalles


Productos descatalogados o bajo cotización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Características

Controlador de seguridad independiente

El controlador de seguridad G9SP controla la aplicación de seguridad mediante la configuración de sus entradas/salidas locales. Vía serie o Ethernet se obtiene información de diagnóstico en un PLC

  • Tres tipos de CPU para adaptarse a sus necesidades
  • Monitorización y diagnóstico mediante conexión serie o Ethernet
  • Casete de memoria que facilita la copia de programas
  • Software de programación: diseño, verificación, simulación y creación de librerías
  • Conforme a PLe (EN ISO 13849-1) y SIL 3 (IEC 61508)

Ordering information

Appearance

Appearance description

Order code

Standalone
safety controller

10 PNP safety inputs
4 PNP safety outputs
4 test outputs
4 PNP standard outputs

G9SP-N10S

10 PNP safety inputs
16 PNP safety outputs
6 test outputs

G9SP-N10D

20 PNP safety inputs
8 PNP safety outputs
6 test outputs

G9SP-N20S

Software

Appearance

Media

Applicable OS

Order code

G9SP
configurator

Setup disk 1 license

Windows 2000
Windows XP
Windows Vista
Windows 7

WS02-G9SP01-V1

Setup disk 10 licenses

WS02-G9SP10-V1

Setup disk 50 licenses

WS02-G9SP50-V1

Setup disk Site license

WS02-G9SPXX-V1

Expansion units (standard I/O)

Appearance

Type

Number of I/O

Model

In

Out

Expansion I/O unit

Sinking

12

8 (solid state)

CP1W-20EDT

Sourcing

12

8 (solid state)

CP1W-20EDT1

Sinking

-

32 (solid state)

CP1W-32ET

Sourcing

-

32 (solid state)

CP1W-32ET1

I/O Connecting cable, 80 cm long

CP1W-CN811

G9SP configuration


Option units

Appearance

Order code

RS-232 option board

CP1W-CIF01

Ethernet option board (Ver. 2.0 or later)

CP1W-CIF41

Memory cassette

CP1W-ME05M

G9SP Status Display Touchscreen with 1.8 m cable

82614-0010 H-T40M-P

G9SP-N10S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0010 G9SP-N10S-SDK

G9SP-N10D Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0020 G9SP-N10D-SDK

G9SP-N20S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01)

82612-0030 G9SP-N20S-SDK

G9SP-N10S kit with EtherNet/IP module

82608-0010 G9SP-N10S-EIP

G9SP-N10D kit with EtherNet/IP module

82608-0020 G9SP-N10D-EIP

G9SP-N20S kit with EtherNet/IP module

82608-0030 G9SP-N20S-EIP

Specifications

General specifications

Power supply voltage

20.4 to 26.4 VDC
(24 VDC -15% +10%)

Consumption current

G9SP-N10S

400 mA
(V1: 300 mA, V2: 100 mA)

G9SP-N10D

500 mA
(V1: 300 mA, V2: 200 mA)

G9SP-N20S

500 mA
(V1: 400 mA, V2: 100 mA)

Mounting method

35-mm DIN track

Ambient operating temperature

0°C to 55°C

Ambient storage temperature

-20°C to 75°C

Degree of protection

IP20 (IEC 60529)

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

6 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.8 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V2

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.3 A max. per output*

Residual voltage

1.2 V max. between each output terminal and V1

Standard output specifications (G9SP-N10S)

Output type

Sourcing outputs (PNP)

ON Residual voltage

1.5 V max. (between each output terminal and V2)

Rated output current

100 mA max.*

*For details on the rated output current, please refer to the user manual of G9SP.


G9SP configuration tool


Datasheet - PDF

▲
Título: Tamaño: Tipo:
82608-0020 G9SP-N10D-EIP 355235 z924_g9sp_host_connection_manual_connection_guide_en.pdf 607 Kbytes 82608-0020 G9SP-N10D-EIP 355235 z924_g9sp_host_connection_manual_connection_guide_en.pdf
82608-0020 G9SP-N10D-EIP 355235 g9sp_standalone_safety_controller_datasheet_en.pdf 1 Mbytes 82608-0020 G9SP-N10D-EIP 355235 z924_g9sp_host_connection_manual_connection_guide_en.pdf
