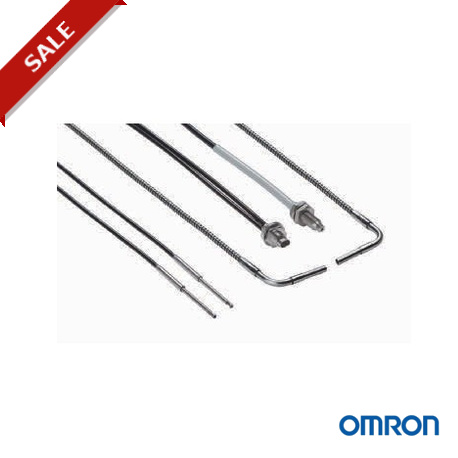

E32-ET51 2M 131516 OMRON Barrera altas tª 150ºC Roscada M4

E32 resistente al calor Cabezales de detección de fibra

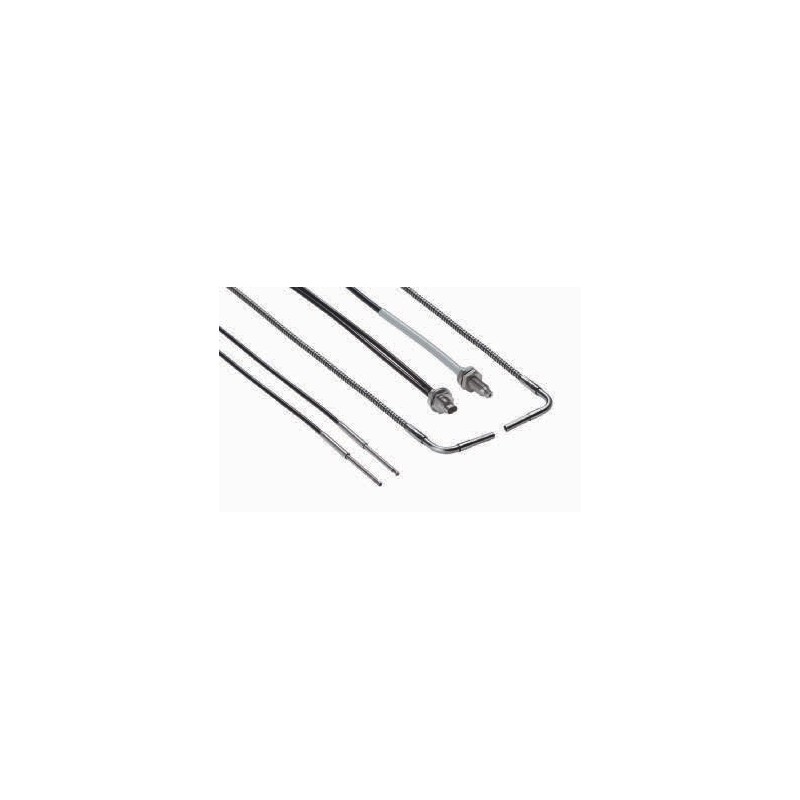

Cabezales de fibra resistentes al calor
La amplia gama de fibras resistentes al calor aumentan la vida útil del sensor con la mayor protección en los entornos más exigentes
• Resistente a temperaturas de hasta 400°C
• Tamaños desde 2 mm diá. hasta M6
• Modelos para grandes distancias o para detección de alta precisión
Tabla de selección
Tipo de sensor Tamaño Distancia de detección
(en mm)*1
Característica principal Modelo
E3X-HD E3NX-FA Para los amplificadores
E3NX-FA y E3X-HD
M4 3.000 4.000 –40°C a 150°C E32-ET51 2M
Para el amplificador
E3X-NA
800 1.200 –40°C a 100°C*2, alta flexibilidad
E32-T51R 2M
550 820 –40°C a 200°C E32-T81R-S 2M
900 1.350 –60°C a 350°C E32-T61-S 2M
2 mm 450 670 –40°C a 150°C E32-T54 2M
3 mm diá. 2.600 3.900 –40°C a 200°C E32-T84S-S 2M
M6
500 750 –40°C a 150°C E32-ED51 2M
280 420 –40°C a 100°C*2, alta flexibilidad E32-D51R 2M
180 270 –40°C a 200°C E32-D81R-S 2M E32-D81R 2M
180 270 –60°C a 350°C E32-D61-S 2M E32-D61
M4
120 180 –40°C a 400°C E32-D73-S 2M E32-D73
23 × 20 ×
9 mm
30 × 24 ×
9 mm
25 × 18 ×
5 mm
36 × 18 ×
5 mm
15–38 –40°C a 150°C E32-A09H 2M
20–30 –40°C a 300°C E32-A09H2 2M
1–5 –40°C a 300°C E32-L64 2M
5–18 E32-L66 2M
*1 Distancia de detección medida en el modo estándar
*2 Resistencia a corto plazo. Para funcionamiento continuo entre –40°C y 90°C.
243
E32 resistente al calor Cabezales de detección de fibra
Especificaciones
Elemento –40°C
a 150°C
–40°C
a 100°C
–40°C a 150°C –40°C a 200°C –40°C a 300°C –60°C
a 350°C
–40°C
a 400°C
E32-E_51 E32-D51R/ T51R
E32-T54 E32-A09H E32-_ 81_ E32-T84_ E32-A09H2 E32-L6_ E32-_ 61_ E32-D73_
Radio de curvatura máximo (en mm) R35 R2 R35 R10 R25
Corte a medida Sí No
Material Sensor Latón niquelado
Acero inoxidable Aluminio Acero inoxidable
Fibra PMMA Resina acrílica PMMA Vidrio
Funda Fluororesina Resina de
Fluororesina Revestimiento Tubo de acero Revestimiento en espiral
Tubo de acero
poliuretano
en espiral de acero inoxidable
inoxidable
de acero inoxidable
inoxidable
Grado de protección IEC 60529
IP67
IEC 60529
IP50
IEC 60529 IP67 IEC 60529
IP40
IEC 60529 IP67
400°C
350°C
200°C
150°C
La mejor selección del material según
el rango de temperatura proporciona la relación calidad-precio que mejor se adapte
Revestimiento en espiral de acero inoxidable para obtener flexibilidad con la máxima protección mecánica.
244
