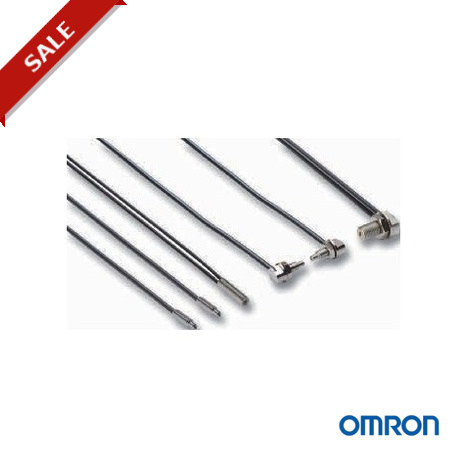

E32-ET21R 2M 131521 OMRON Barrera General M3 Robot 2M

E32 cilíndrico estándar Cabezales de detección de fibra

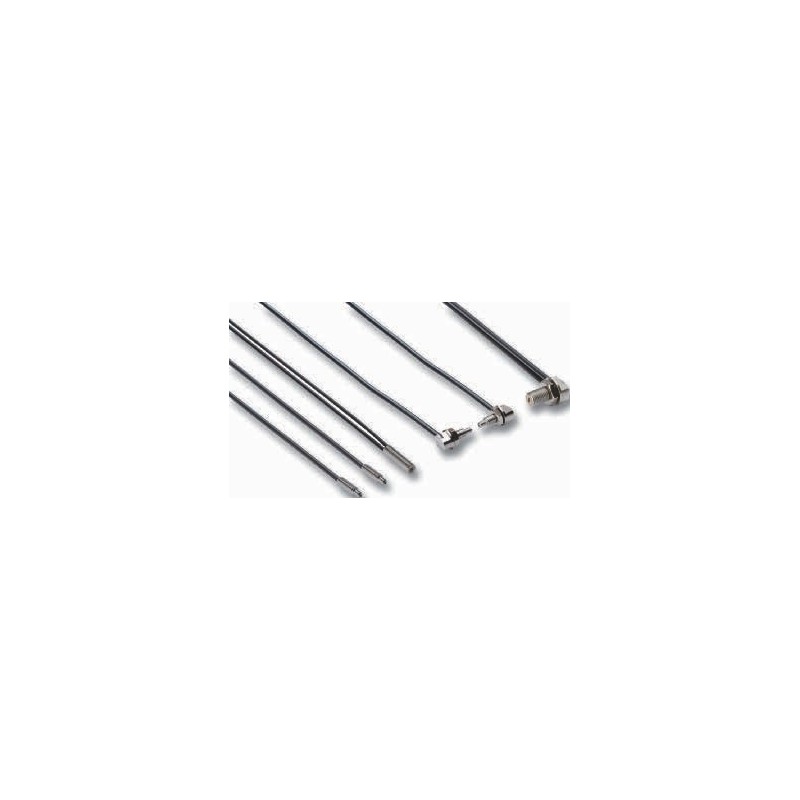

Cabezales de fibra estándar con forma cilíndrica
Los cabezales de detección de fibra estándar con forma cilíndrica garantizan una
detección de objetos fiable, una instalación sencilla y una larga vida útil del sensor para todas las aplicaciones comunes.
• Fibras de alta flexibilidad y salida de cable de 90° para evitar roturas
• Modelos hexagonales para un montaje mucho más sencillo
• Tamaños desde M3 a M6
Tabla de selección
Tipo de sensor Tamaño Distancia de detección (en mm)*1
Modelo
Fibra óptica estándar Fibra óptica de alta flexibilidad Fibra óptica
Fibra óptica de alta
E3X-HD E3NX-FA E3X-HD E3NX-FA
estándar
flexibilidad
M4 1.550 2.300 1.400 1.400 E32-TC200 2M E32-ET11R 2M M3 450 670 130 190 E32-TC200E 2M E32-ET21R 2M
4 mm diá. 1.500 2.300 – E32-ETC220 2M –
M4 – 1.000 1.500 – E32-T11N 2M M6 – – 1.200 1.800 – E32-LR11NP 2M
M6 250 370 – E32-R21 –
M6 600 900 550 820 E32-DC200 2M E32-ED11R 2M
M4
160 240 60 90 E32-D211 2M E32-D211R 2M
M3 160 240 150 220 E32-DC200E 2M E32-ED21R 2M M6 – 350 520 – E32-D11N 2M
M4 – 350 520 – E32-D21N 2M
6 mm diá. 220 300 100 150 E32-D14L 2M E32-D14LR 2M
*1 Distancia de detección medida en el modo estándar
234
E32 cilíndrico estándar Cabezales de detección de fibra
Especificaciones
Elemento Estándar Alta flexibilidad
E32-_C200
E32-_C220
E32-D14L E32-_C200E E32-D211 E32-R21 E32-E_R E32-T11N E32-D11N
E32-D14LR E32-D211R
E32-D21N E32-LR11NP
Radio de curvatura aceptable R25 R10 R1 R2
Corte a medida Sí
Temperatura ambiente –40°C a 70°C
Material Sensor Latón niquelado Acero inoxidable Latón niquelado Acero inoxidable Plástico (ABS) Latón niquelado Acero inoxidable Latón niquelado
Fibra PMMA
Funda Recubrimiento de polietileno Recubrimiento de PVC
Grado de protección IEC 60529 IP67 IP50
Fibras multinúcleo de alta flexibilidad para una instalación flexible sin roturas
Modelos con soporte hexagonal para
un sencillo montaje mediante una tuerca
Salida de cable a 90° para evitar roturas
