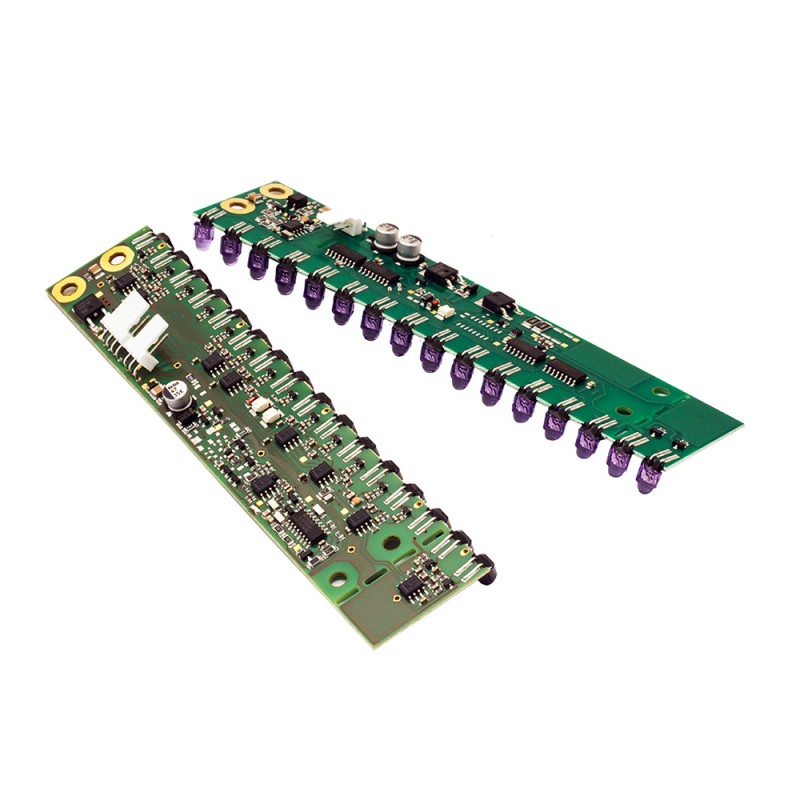

NX16SR/XAN-A010 MICRO DETECTORS Sensor de zona Kit E+R NPN NO 16 haces axial con detección de ajuste, con el.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NX16SR/XAN-A010 MICRO DETECTORS Sensor de zona Kit E+R NPN NO 16 haces axial con detección de ajuste, con el..

NX16SR/XAN-A010

MICRO DETECTORS

Area sensor Kit E+R NPN NO 16 beams axial with sens. adj. with check

Más detalles


Encoders

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de MICRO DETECTORS

Precio total: $156.96
Precio unitario: $156.96

Cantidad Precio
1+$156.96
2+$134.93
3+$129.08
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Detalles técnicos

Propiedades de detección

Alcance nominal0,5 … 2m
Distancia entre haces10mm
Altura protegida150mm
Objeto mínimo detectableø 5mm (en la parte central del área con ajuste)
Número de haces16
Ajuste de sensibilidadSí

Aplicaciones

Principio de funcionamientoemisor+receptor

Salidas

Tipo de salidaNPN
Función de salidaNO

Datos eléctricos

Tensión de alimentación10 -26Vcc
Absorción de corriente en el vacío150mA (emisor) - 25mA (receptor)
Corriente de carga100mA
Corriente de fuga< 10µA @ 26V
Caída de tensión a la salida2V @ 100mA
Máxima ondulación residual10%
Indicadores LEDemisor: amarillo (alimentación, emisión activa) - receptor: rojo (nivel de señal) - amarillo (salida activa)
Retardo a la disponibilidad< 85 ms
Protección al corto circuitoSí
Protección inversión de polaridadSí
Emisióninfrarrojos 880nm
Inmunidad a la luz de ambiente1000lux (lámpara incandescente) - 1500lux (luz solar)
Protección contra impulsos de sobretensiónSí

Datos mecánicos

Dimensiones157 x 36 x 18mm
Peso104g
ConexionesCon conectores PCB / emisor, conect. 3 MOLEX22-05-7038 - Positivo, control, común / receptor, conect. 1 MOLEX 22-05-7038 - Positivo, control, común / receptor, conect. 2 MOLEX 22-05-7048 Positivo, control, salida, común
Temperatura operativa0°C…+ 55° C (sin condensación)

Test/Certificaciones

Grado de protecciónno definido

Esquema eléctrico de las conexiones


Dimension (mm)



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO MICRODETECTORS ES.pdf 4 Mbytes
