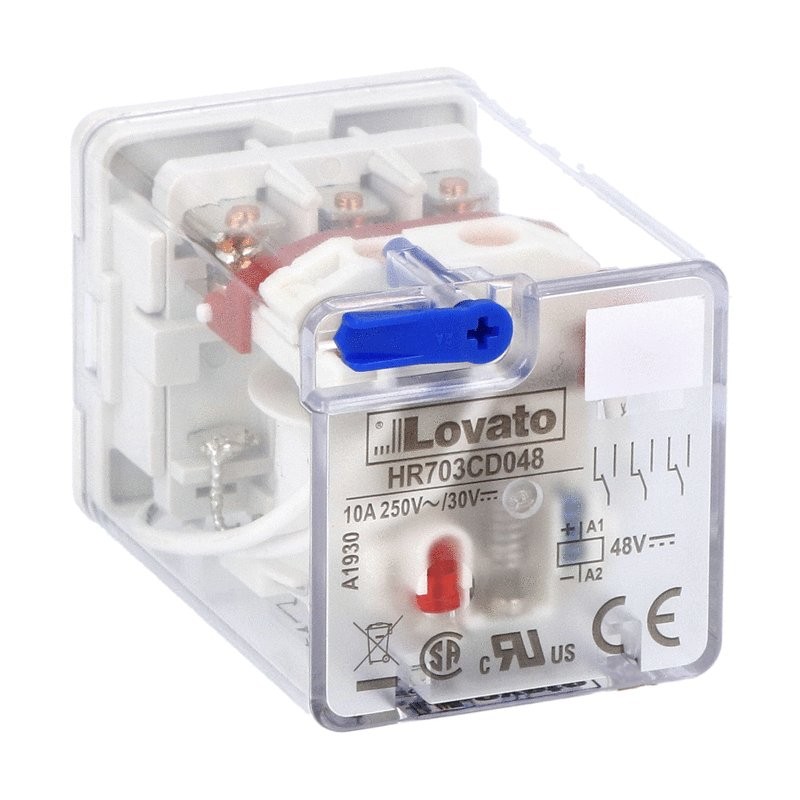

HR703CD048 LOVATO Relé Industrial 11 PINS 3 Conmutado 10A 48VDC+LED
HR703CD048
LOVATO ELECTRIC
Relé Industrial 11 PINS 3 Conmutado 10A 48VDC+LED
RELÉ INDUSTRIAL DE 11 PINES CON INDICADOR DE ESTADO LED Y ACTUADOR MECÁNICO, 48VDC, 10A, 3 CONTACTOS C/O, MONTAJE EN EL ZÓCALO HR7XS2
Relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de LOVATO ELECTRIC
Más vendidos
▲Más Información
▲| Código de pedido | HR703CD048 |
| Peso [g] | |
| Unidades de embalaje | 10 |
| Cantidad de pedido multi-embalaje | 10 |
| Dimensiones de embalaje [mm] | 197X145X38 |
| Volumen [cm³] | 108.5 |
| Código de barras [EAN13] | 8013975242636 |
| Código HS | 85365080 |
cURus
EAC
VDE
IEC/EN 61810
| Product designation | 11-pin industrial relays | |||
| Product type designation | HR704C | |||
| Contact characteristics | ||||
| Contact configuration | 3 C/O | |||
| Rated insulation voltage Ui IEC/EN | V | 250 | ||
| Rated impulse withstand voltage Uimp | kV | 6 | ||
| IEC Conventional free air thermal current Ith | A | 10 | ||
| Rated current (In) | A | 10 | ||
| Relay control voltage | V | 48VDC | ||
| Rated operating power AC-1 | ||||
| VA | 2500 | |||
| Rated operating power AC-15 | ||||
| 230 VAC | VA | 500 | ||
| Single-phase motor control | ||||
| 230VAC | kW | 1.2 | ||
| Rated operating current DC-1 | ||||
| 30V | A | 10 | ||
| Minimum switching load | V / mA | 5 / 100 | ||
| Contact impedance | mΩ | 100 | ||
| Contact material | Ag/Ni | |||
| Operating times | ||||
| Closing | ms | <30 | ||
| Opening | ms | <30 | ||
| Operations | ||||
| Mechanical life | cycles | 5000000 | ||
| Electrical life AC1 | cycles | 100000 | ||
| Coil characteristics | ||||
| Average coil consumption AC at 20°C | VA | 3 | ||
| Average coil consumption DC at 20°C | W | 1.5 | ||
| Operating range | ||||
| Closing | % Un | 75…110 | ||
| Opening | % Un | 10…30 | ||
| Maximum cycle frequency | cycles/h | 3600 | ||
| Mechanical features | ||||
| Max socket terminal tightening torque | Nm | 0.6 | ||
| Socket screw tightening tool (cross / flat blade) | PH1 / 4.5mm | |||
| Conductor section | ||||
| AWG/Kcmil | ||||
| min | 20 | |||
| max | 14 | |||
| IEC | ||||
| min | mm² | 0.5 | ||
| max | mm² | 2.5 | ||
| Operating position | ||||
| normal | Any | |||
| Fixing | On 35mm DIN rail and with screw | |||
| Ambient conditions | ||||
| Temperature | ||||
| Operating temperature | ||||
| min | °C | -40 | ||
| max | °C | +55 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Other features | ||||
| Indication | Yes | |||
| Mechanical contact position indicator | Yes | |||
| Mechanical test actuator | Yes | |||
| ETIM classification | ||||
| ETIM 8.0 | EC001437 - Switching relay | |||
