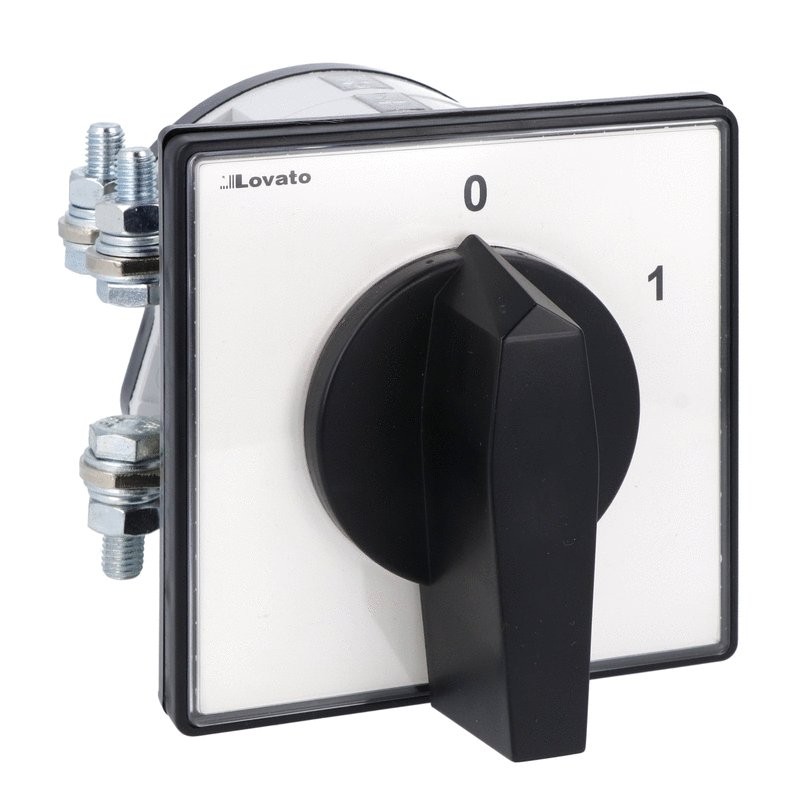

GN31510U LOVATO ON-OFF SW. 3P 315A MONTAJE FRONTAL 132X132
GN31510U
LOVATO ELECTRIC
ON-OFF SW. 3P 315A MONTAJE FRONTAL 132X132
INTERRUPTOR DE LEVAS GIRATORIO SERIE GN, INTERRUPTOR DE ENCENDIDO Y APAGADO DE 3 POLOS 315A, PARA MONTAJE FRONTAL CON ASA NEGRA, PLACA FRONTAL 132X132MM
Interruptores Rotativos Conmutadores Inversores - LOVATO ELECTRIC
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de LOVATO ELECTRIC
Más vendidos
▲Más Información
▲| Código de pedido | GN31510U |
| Peso [g] | 2220 |
| Unidades de embalaje | |
| Cantidad de pedido multi-embalaje | 0 |
| Dimensiones de embalaje [mm] | 141X154X194 |
| Volumen [cm³] | 42125 |
| Código de barras [EAN13] | 3850144156555 |
| Código HS | 85365080 |
UR
IEC/EN/BS 60947-1
IEC/EN/BS 60947-3
IEC/EN/BS 60947-5-1
UL60947-4-1
| Product designation | Rotary cam switches | |||
| Product type designation | GN315 | |||
| General characteristics | ||||
| Switching diagram | 10 - ON/OFF switch 3 poles | |||
| N° of elements | 2 | |||
| Mounting form | Front mounting with black handle (U) | |||
| Contact characteristics | ||||
| Rated insulation voltage Ui | ||||
| IEC/EN | V | 690 | ||
| UL/CSA | V | 600 | ||
| Rated impulse withstand voltage Uimp | kV | 8 | ||
| Conventional free air thermal current Ith | ||||
| IEC/EN | A | 315 | ||
| UL/CSA | A | 255 | ||
| Rated operational voltage | V | 690 | ||
| Rated operational impulse voltage | kV | 6 | ||
| Maximum fuse size for short-circuit protection In (gG) | ||||
| 10kA | A | 315 | ||
| 15kA | A | 315 | ||
| Rated short time current Icw | ||||
| 1s | A | 5200 | ||
| Operational current Ie IEC/EN | ||||
| AC1/AC21A | ||||
| A | 315 | |||
| Rated operational power in AC | ||||
| Three-phase AC3 | ||||
| 220/230V | kW | 37 | ||
| 380/440V | kW | 55 | ||
| 500/690V | kW | 69 | ||
| Single-phase AC3 | ||||
| 110V | kW | 11 | ||
| 220/230V | kW | 22 | ||
| 380/440V | kW | 30 | ||
| Rated operational current in DC | ||||
| DC21A | ||||
| 48V | A | 200 | ||
| 60V | A | 200 | ||
| 110V | A | 35 | ||
| 220V | A | 2.5 | ||
| 440V | A | 0.9 | ||
| Power dissipation | W | 64.5 | ||
| Mechanical features | ||||
| Terminals screw | M10 | |||
| Tightening torque for terminals max | Nm | 10 | ||
| Conductor size | ||||
| AWG - Rigid cable | ||||
| Max | AWG | 1XMCM350 | ||
| AWG - Flexible cable | ||||
| Max | AWG | 1XMCM350 | ||
| Conductor size (IEC) - Flexible cable | ||||
| Max | mm² | 1X185 | ||
| Conductor size (IEC) - Rigid cable | ||||
| Max | mm² | 1X185 | ||
| Mechanical life | cycles | 2X10⁵ | ||
| UL technical data | ||||
| Motor power for direct-on-line control | ||||
| for three-phase motor | ||||
| 120V | HP | 30 | ||
| 240V | HP | 50 | ||
| 480V | HP | 100 | ||
| 600V | HP | 75 | ||
| for single-phase motor | ||||
| 120V | HP | 15 | ||
| 240V | HP | 30 | ||
| Ambient conditions | ||||
| Temperature | ||||
| Operating temperature | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Resistance & Protection | ||||
| Frontal IP degree | IP40 | |||
| Terminals IP degree | IP00 | |||
| ETIM classification | ||||
| ETIM 8.0 | EC001029 - Selector switch, complete | |||
